将CAD的文件转换为arcgis的面状要素shp文件

1、首先将CAD批量转为shp，利用arcgis中的arctoolbox，转换工具-------转为shapefile----------批量

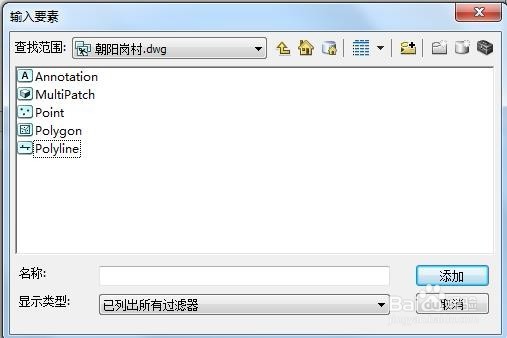

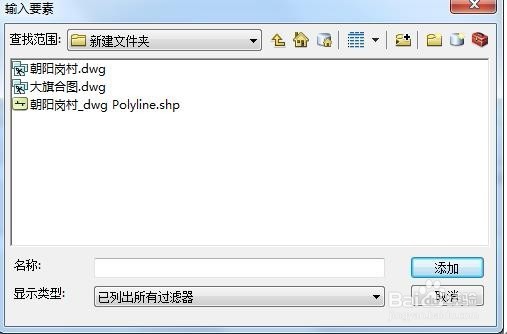

注意：输入要素时一定要双击这个dwg文件

2、将annotation和polyline添加进去。

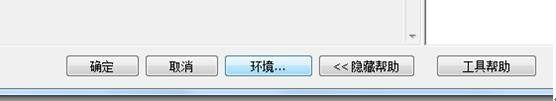

点击右下角环境。

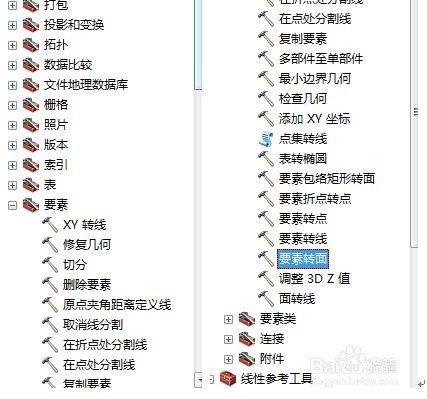

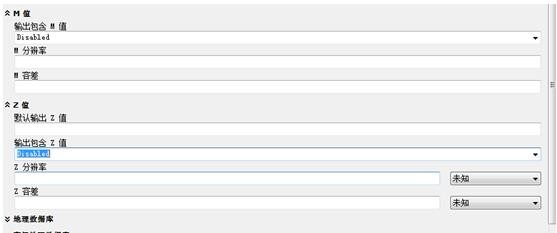

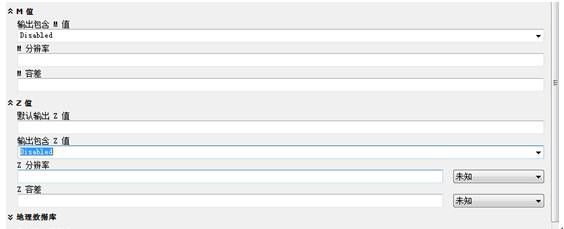

将m值和z值设为Disabled，然后确定。此时将得到一个点图层和一个线图层，利用数据管理工具-------要素-------要素转面，将线图层转为面图层。

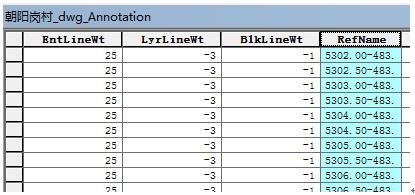

3、Layer代表原来cad所在图层，

Refname代表属性。通过这两项筛选有用的要素，删除无用的要素。

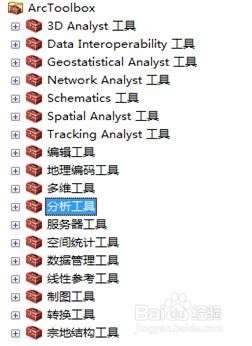

然后进行空间挂接。分析工具------叠加分析-------空间连接。

4、目标要素选择面图层，连接要素选择点图层，点击右下角环境。

将m值和z值设为Disabled，然后确定。

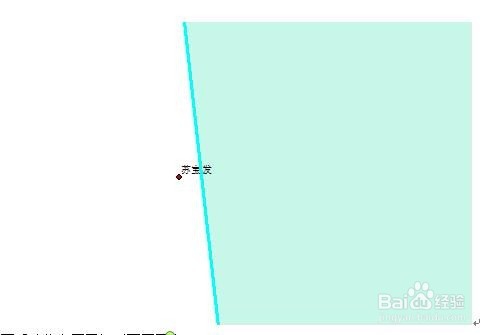

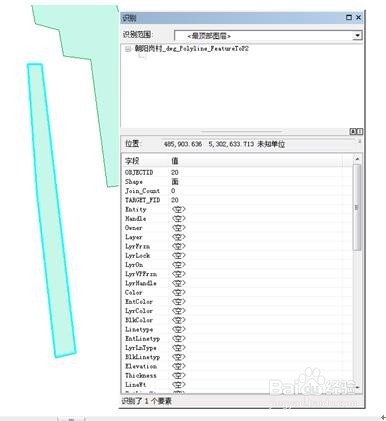

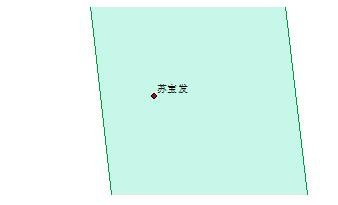

如果发现某一块地没有属性，则说明点图层没有在面图层上。如下，

需要手动将点图层挪到面图层内。
