使用CAD绘制图像固定图形符号

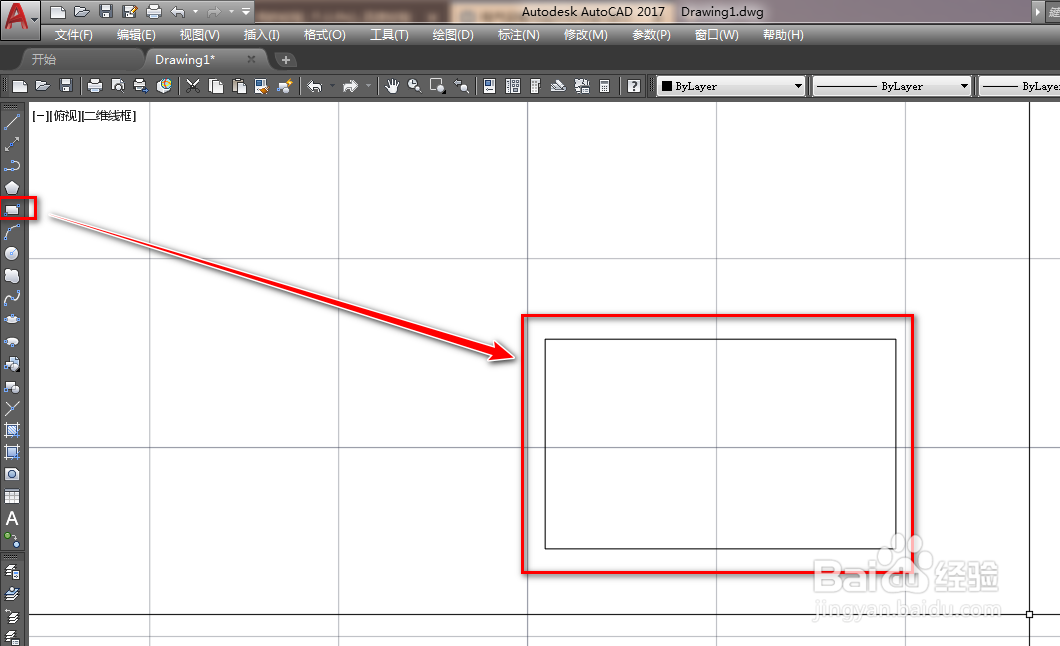

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

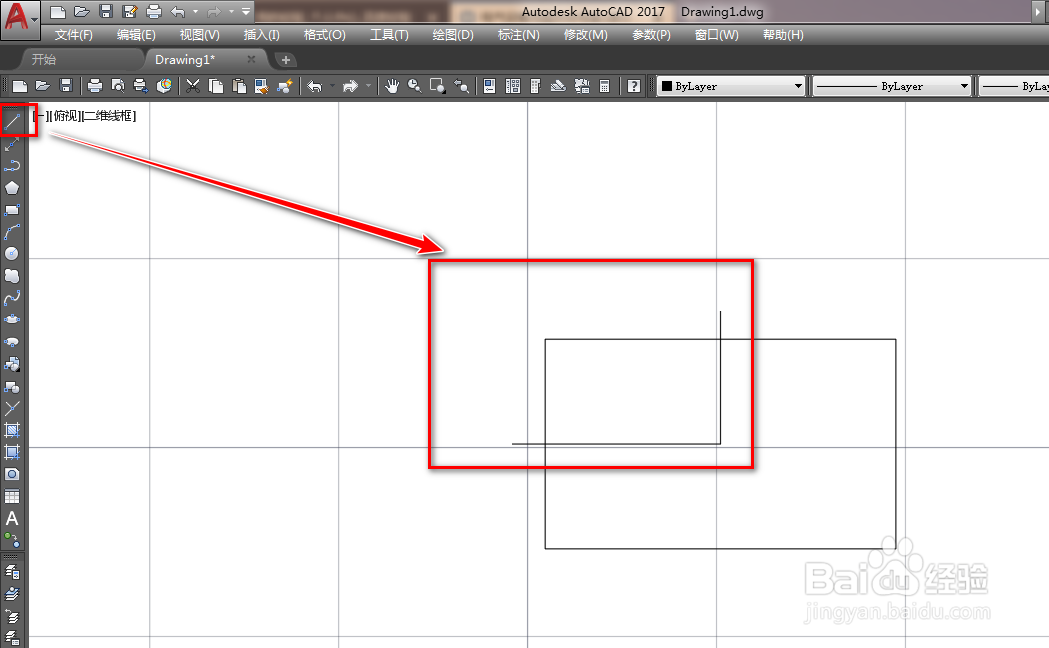

2、使用直线工具，以矩形的中心为起点绘制两条线段，如下图。

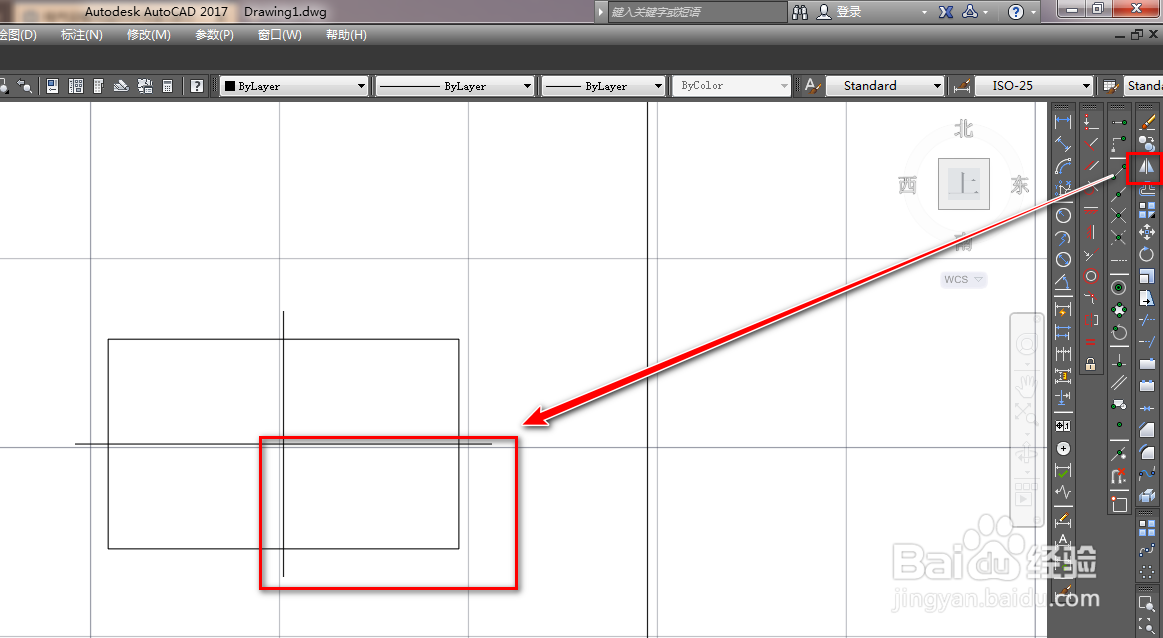

3、使用镜像工具，将两条线段镜像到对边，如下图。

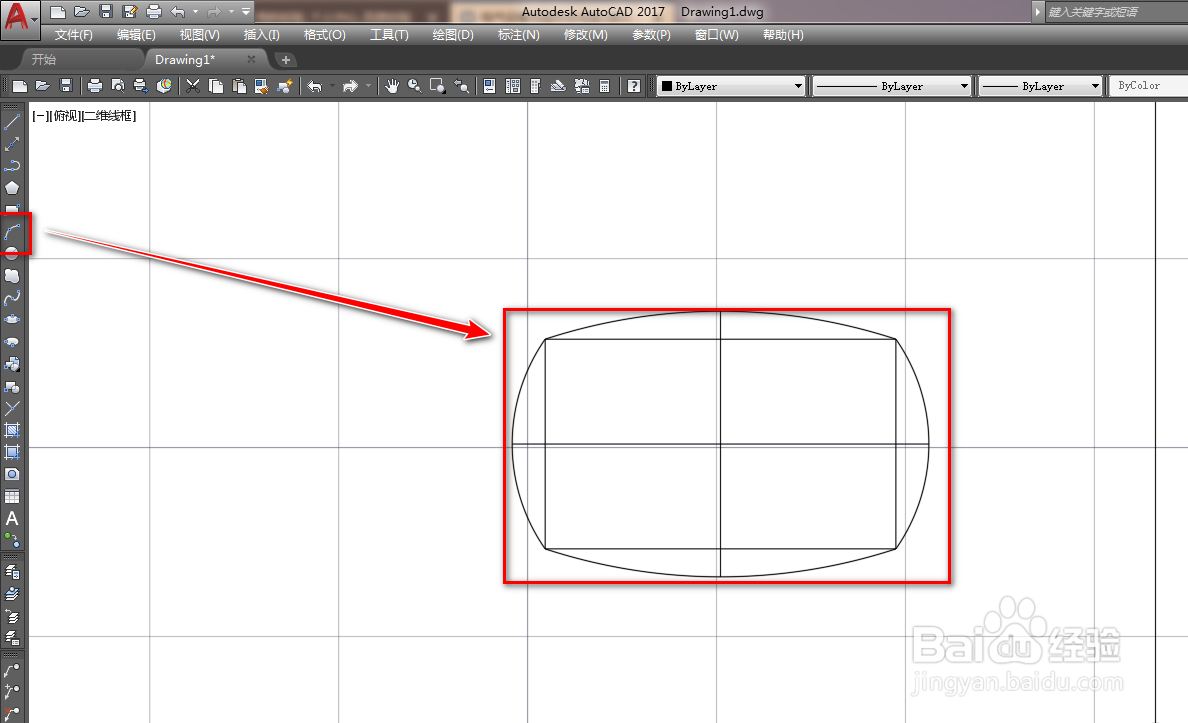

4、使用弧工具，以三点画弧的方式绘制四段首尾相连的弧，如下图。

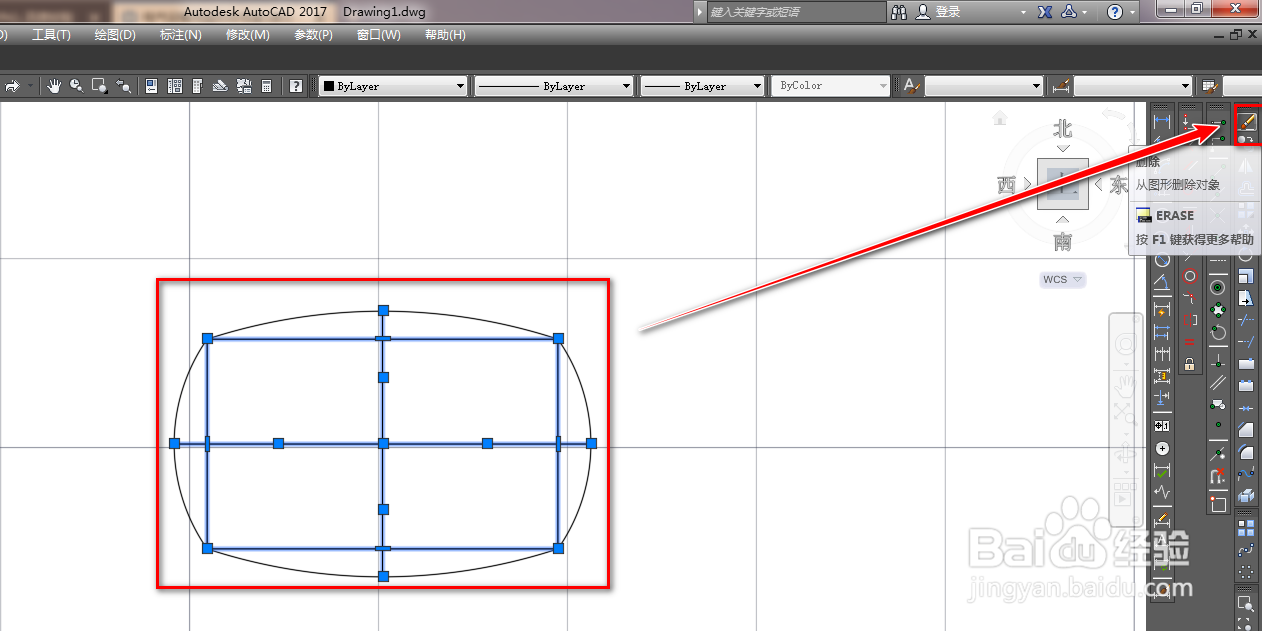

5、选中矩形和线段，使用删除工具将其删除，如下图。

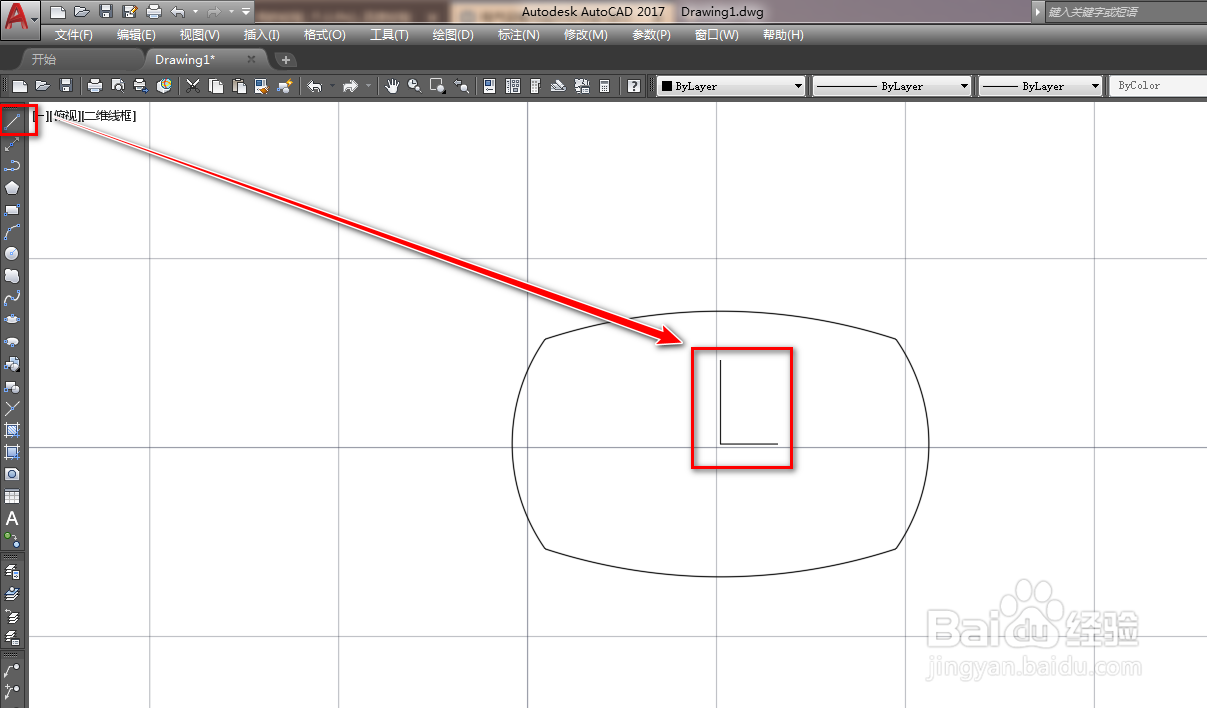

6、使用直线工具，以图形的中心为起点绘制两条线段，如下图。

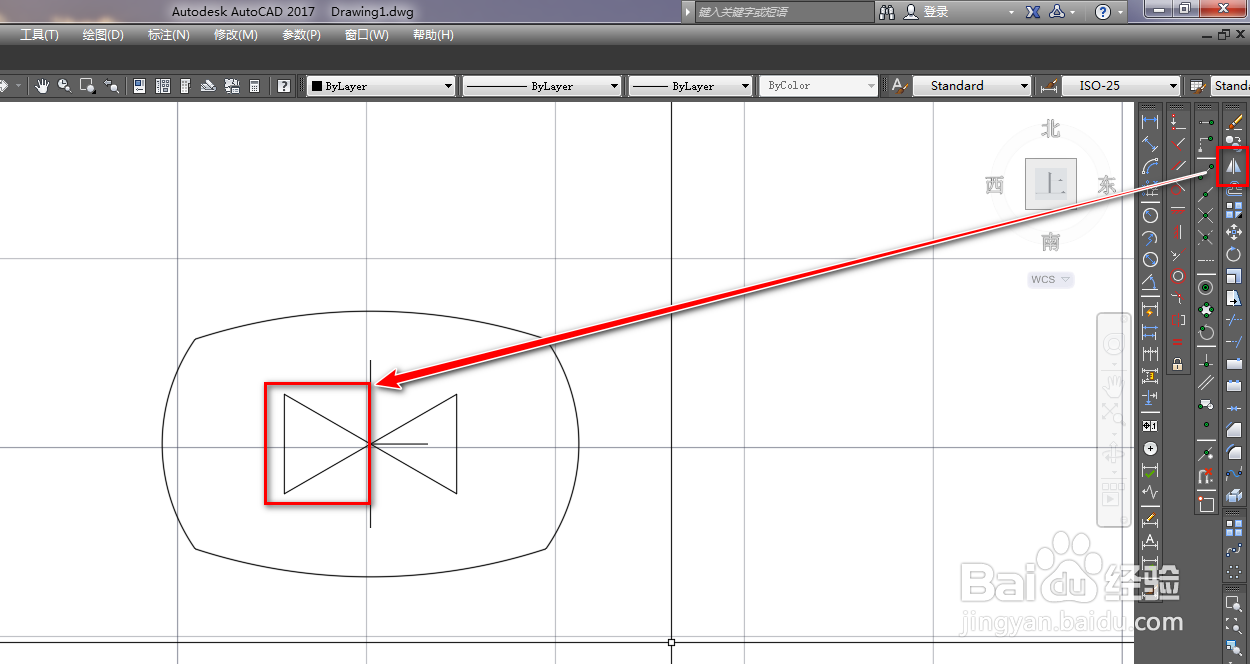

7、使用镜像工具，将竖线以横线为镜面做镜像，如下图。

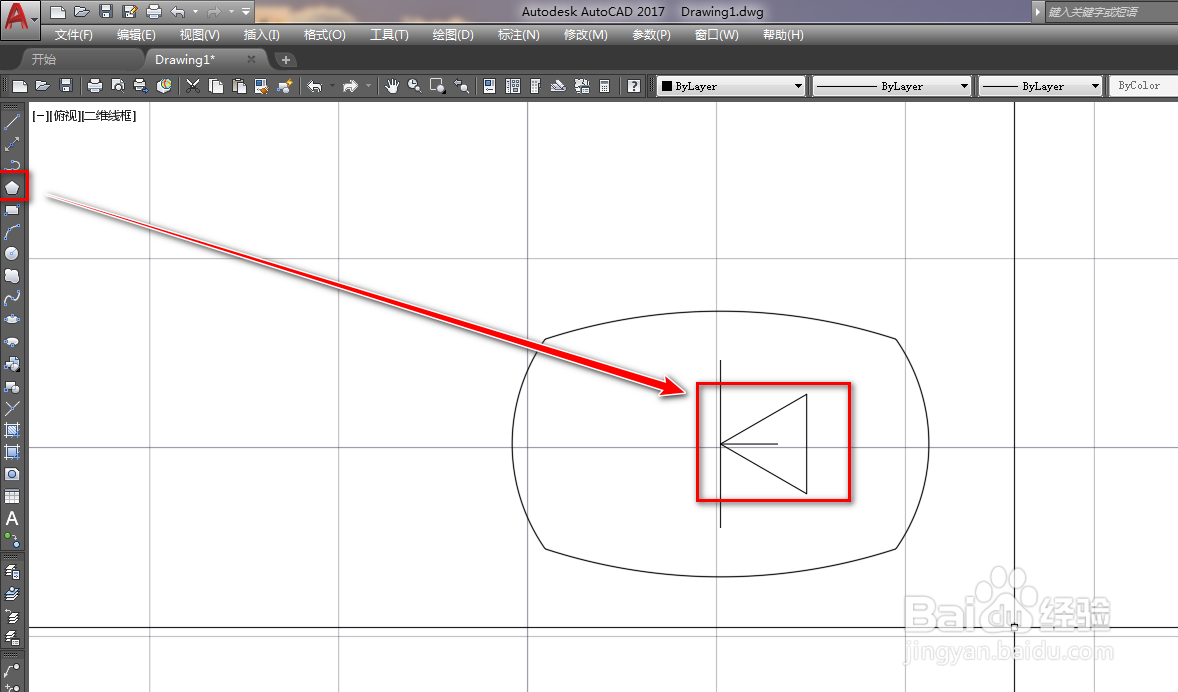

8、使用多边形工具，以横线的右侧端点为中心绘制一个三角形，如下图。

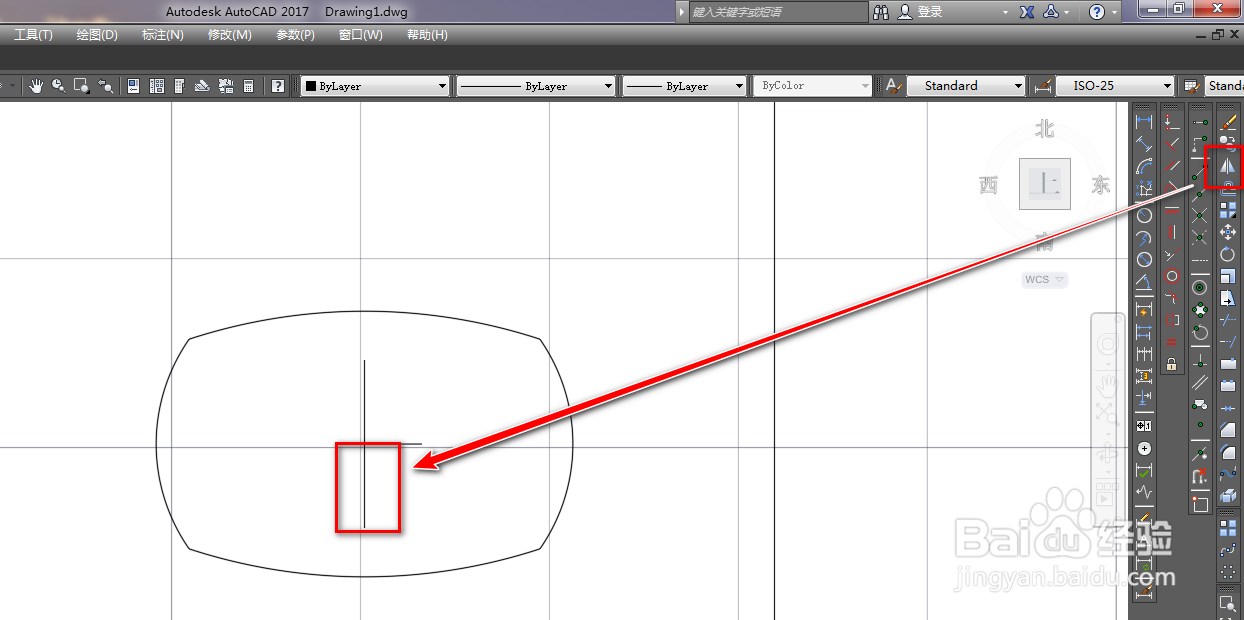

9、使用镜像工具，以竖线为镜面将三角形镜像到另一侧，如下图。

10、选中横线，使用删除工具将其删除，如下图。

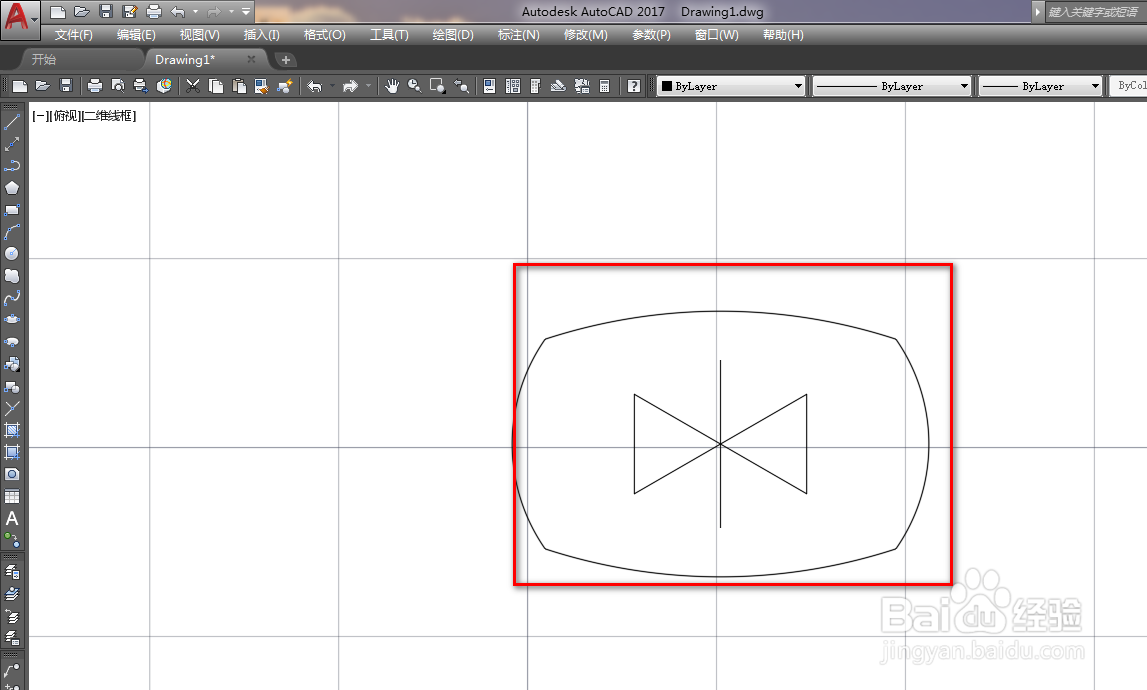

11、确定后，我们就得到了需要的图像固定图形符号，如下图。
