DCJY-80SI绝缘油介电强度测试仪 使用说明书
第一章：概述
DCJY-80SI绝缘油介电强度测试仪是根据国家标准GB/T1507-2002及DL/T8桃轾庾殇46.7-2004研制而成，该仪器采用工业单片机控制，应用大规模集成电路，新型I/O接口，加上独特的检测及抗干扰技术，极大地提高了设备性能。
本产品主要特点如下：
1、操作简单，自动化程度高（只需按一键即可）；
2、菜单管理，输入参数简便明了；
3、可存储99组油样测试数据，方便日后调阅及打印，
试验数据在关闭电源状态下可保存100年；
4、系统时钟（参考）在关闭电源状态下仍可继续运行；
5、本系统内部时间供参考，不作标准计时用
6、可通过内置RS232口进行软件升级；
7、抗干扰能力强，检测精度高；
8、体积小、重量轻，便于野外作业
第二章：技术参数
1.电源：AC220V±10%，50Hz
2.输出电压：80kV（其他电压等级需定制）
3.容量：1.6kVA
4.升压速度：2kV/S
5.最大误差：3%
6.击穿灵敏度：<2kV
7.波形失真：≤3%
8.击穿反应时间：≤10ms
9.工作环境：温度：0℃～40℃，湿度：最大相对湿度85%
10.储存环境：温度：-20℃～60℃，湿度：最大相对湿度85%
11.工作海拔高度：<1500m（如超过1500m，可特别设计）
第三章：面板布置与说明（示意图）
1—高压仓2—打印机3—接地端4—电源插座
5—电源开关6—显示屏7—键盘
第四章：操作说明
1、准备开机
将仪器的电源开关置于“关”的位置，可靠接好地线。用专用的电源线将交流220V接至仪器，合上电源开关，仪器的显示屏（LCD）显示仪器型号、名称、编号、软件版本、系统时间等基本信息。
2.数据设置
2.1设置系统时间
2.1.1开机LOGO，按【菜单】键进入主菜单。主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。

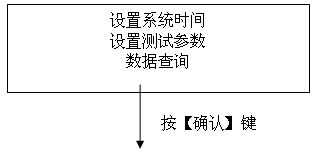

2.1.2按【↑】键和【↓】键移动阴影光标到“设置系统时间”，再按【确认】键进入时间设置界面。
2.1.3按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。例：按【→】键移动阴影光标到月份的位置。
2.1.4按一下【↑】键可将月份更改为03。
2.1.5更改完毕按【确认】键保存数据并返回上一级菜单。
2.2设置测试模式
2.2.1开机LOGO，按【菜单】键进入主菜单。主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。
2.2.2按【↑】键和【↓】键移动阴影光标到“设置测试参数”，再按【确认】键进入设置测试参数界面。

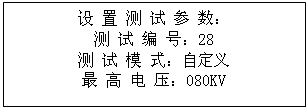

按【确定】键显示
2.2.3按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。

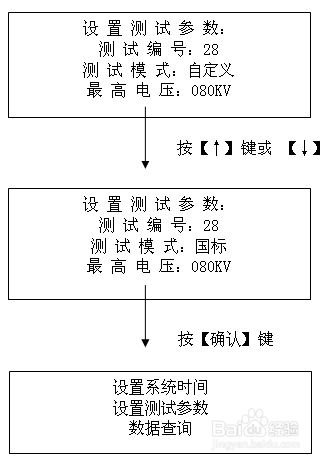

1）如要选择“国标模式”，可按【←】键和【→】键移动阴影光标到“测试模式”行，按【↑】键和【↓】选择“国标”。
2）如要选择“自定义模式”，可用【↑】键和【↓】键移动阴影光标到“自定义”，再按【确认】键进入“自定义模式”的修改状态。
3）按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。

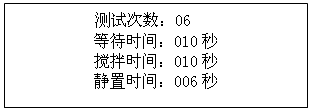

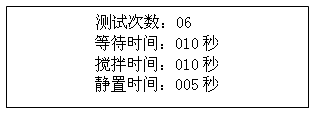

注：可更改的数据有：最高电压（一般不需更改）、静置时间、等待时间、搅拌时间、试验次数等。其中最高电压的设置范围为5kV到额定最高压，且最小调节幅度为1kV。如80kV的试油机的最高电压只能设置为5kV到80kV；100kV试油机则最高电压只能设置为5kV到100kV；静置时间设置范围0~999秒；等待时间设置范围0~999秒；搅拌时间设置范围0~999秒；试验次数设置范围1~6次。
2.3、设置测试编号
1）开机LOGO，按【菜单】键进入主菜单。主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。
2）按【↑】键和【↓】键移动阴影光标到“设置测试参数”，再按【确认】键进入参数设置界面。

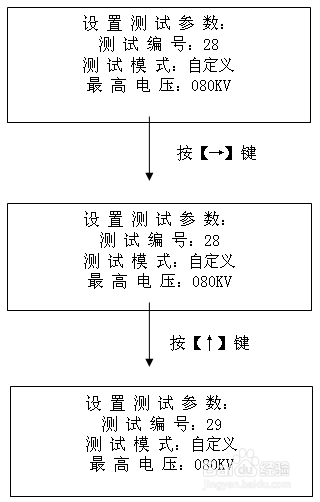

3）按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。
3、数据管理
数据管理包括数据查询和数据打印。
3.1开机LOGO，按【菜单】键进入主菜单。主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。

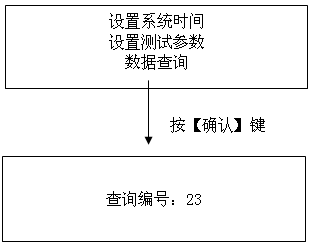

3.2按【↑】键和【↓】键移动阴影光标到“数据管理”，再按【确认】键进入数据管理状态，LCD显示“测试编号XX”。其中“X”是0~9的自然数，阴影光标处在第一个“X”。
3.3按【←】键和【→】键移动阴影光标到需要更改的数据（例按【→】键），按【↑】键和【↓】更改数据。（如不需查询可按【菜单】键到开机LOGO界面。）
3.4数据更改后按按【确认】键进入查询状态，仪器显示该编号的第一页测试数据。
3.5按【↓】键可查询该编号的下一页（第二页）测试数据。
3.6按【↓】键可查询该编号的下一页（第三页）测试数据。

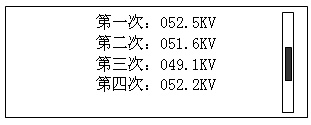

（LCD右边的竖条中间有一段黑条，表示当前页面在整个页面中的位置。黑条在上面表示第一页，在中间表示第二页，在下面表示第三页）

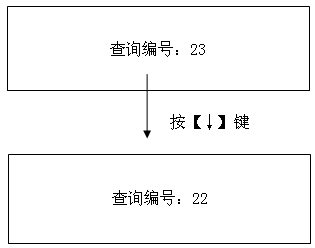

3.7此状态时按【←】键和【→】键可查询其他编号的数据。（按【←】键查询当前编号的上一个编号，按【→】键查询当前编号的下一个编号）
3.8任一编号的任意一页均可按【打印】键将该编号的数据打印出来。
3.9仪器处于打印状态时，按【菜单】键可停止打印并返回到开机LOGO界面。
3.10查询/打印完毕，按【确认】键返回到“查询编号XX”菜单；按【菜单】键可返回到开机LOGO界面。
4、开始试验
4.1试验前的准备
4.1.1打开仪器的保护上盖，两手分别放在的两边，向上轻轻取下有机玻璃
绝缘罩的上盖；
4.1.2将取好油样的试油杯轻搁在高压电极上，再轻轻合上有机玻璃绝缘罩（必须压住有机玻璃绝缘罩的下盖上的微动开关，否则仪器会提示“仓门未关闭！”的错误信息）；
4.1.3将仪器的电源开关置于关的位置，可靠接好地线；
4.1.4用专用的电源线将交流220V电压接到本仪器；
4.2开机LOGO，按【测试】键，仪器按照设定模式的参数开始运行。
（以国标为例）仪器显示静置界面（静置时间为300S倒计时）。
1）静置时间300秒倒计时完毕，仪器接通主回路并开始升压；
2）油样击穿或到电压升到最高设定值，仪器立即切断主回路电源，LCD关闭显示。大约3秒钟后，LCD显示降压界面；
3）仪器降压到零电压位置后，LCD显示等待界面；
4）等待时间300秒倒计时完毕，LCD显示搅拌界面，仪器自动对油样进行搅拌；
5）搅拌时间30秒倒计时完毕，仪器接通主回路并开始升压；
6）仪器在6次试验完后显示并打印试验结果。按【↑】键和【↓】键可任意查询本次试验的第二页和第三页。
4.3打印完毕，打印机停止打印，但打印机电源仍然处于接通状态，这时也可以进行换纸。LCD显示试验结果，按【菜单】键断开打印机电源并返回到LOGO；按【确认】键断开打印机电源并直接进入主菜单以方便设置。
4.4试验过程中，按【菜单】键可取消本次试验。
4.5如仪器正在升压，按【菜单】键后，仪器断开主回路，LCD显示“试验取消，降压中。。。。”，降到零电压后，仪器显示LOGO。
4.6如仪器正在降压，按【菜单】键后，LCD显示LOGO。
4.7如仪器计时或搅拌状态，按【菜单】键后，仪器显示LOGO。
4.8取消试验后，仍然可以查询/打印本次试验已完成的数据。但是下次做试验时的编号仍然是为本次编号，以覆盖此编号的数据，除非人为更改测试编号。
5、试验过程中电源中断（关机或停电）后的操作
5.1正在试验时，仪器断电（关机或停电）。再开机或通电后，显示屏出现三个菜单选项：“（10S后）继续试验”、“重新试验”和“查询本次试验结果”。
注意：关机或停电后再开机最好等待10秒钟！
5.2系统默认选项为“（10S后）继续试验”。10S内没有选择则仪器继续试验。
5.3按【↑】键和【↓】键移动阴影光标，10S计时停止，“（10S后）继续试验”菜单变为“（-S后）继续试验”。移动阴影光标到“重新试验”，按【确认】键，则仪器重新开始本编号的试验。
5.4按【↑】键和【↓】键移动阴影光标到“查询本次试验结果”，按【确认】键，则仪器进入到数据查询状态。查询方法同3.1—3.11的内容。
5.5按【↑】键和【↓】键移动阴影光标到“（-S后）继续试验”，按【确认】键，则仪器接着断电前的试验过程继续试验。
5.610S内按【菜单】键或移动阴影光标后按【菜单】键直接返回LOGO。
5.7选择“继续试验”或“重新试验”并开始试验后，在试验过程中按【菜单】键，可取消试验（同4.1—4.6）。
6、注意事项
(1)使用前请仔细阅读该说明书！
(2)开始试验前检查仪器应良好接地！
(3)正在试验时禁止移动高压仓盖板，以免高压伤人。更换油样时，请先关闭电源！
(4)取下或合上高压仓盖板时应轻拿轻放！
(5)绝缘油击穿后若仪器工作不正常，关闭电源10秒钟后再开机继续测试！
(6)打印纸用完后，参照打印机说明部分（或本说明书的附录）更换打印纸，以免损坏打印头！
(7)仪器应注意防潮、防尘、防腐蚀，并尽量远离高温区！
(8)运输过程中应小心轻放，避免倒置！
