如何在触摸屏上修改PLC寄存器设定值

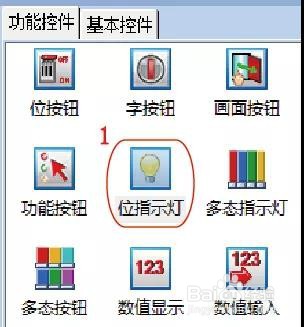

1、在触摸屏上需要设置一个输出指示灯和两个寄存器G0、G1的数值显示框。1.设置输出端。（1）添加一个位指示灯，在功能控件中双击“位指示灯”，弹出位指示灯设置对话框。

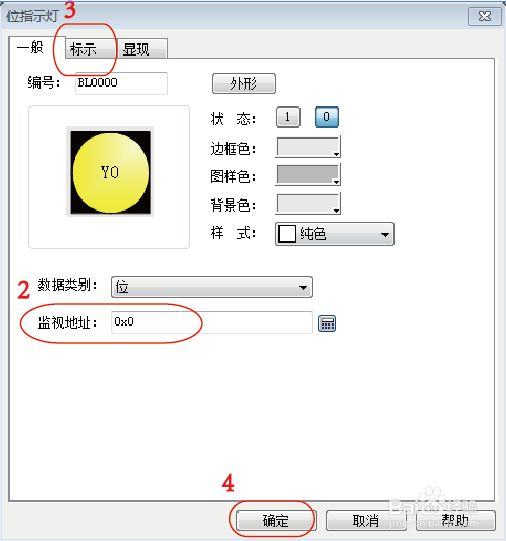

2、（2）在一般设置栏中设置基本属性，监视地址一栏处输入输出端Y0的Modbus地址值：0x0。（3）在标示栏中文本设置可输入Y0，图片可在系统图库中任意选择。（4）设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的指示灯。

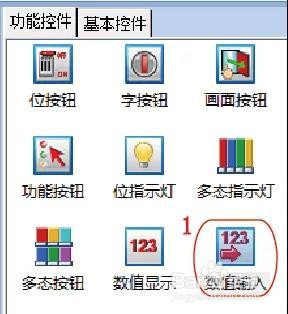

3、2.设置寄存器G0和G1的显示框（负逻辑组PLC设置）：(1)添加数值入，在功能控件中双击“数值输入”，弹出数值输入设置对话框。

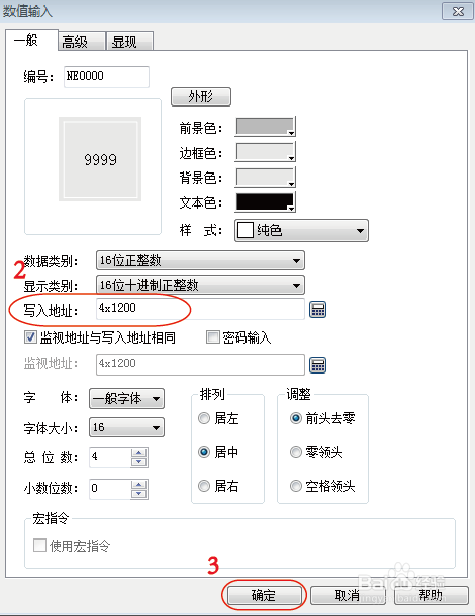

4、G0显示框设置：在写入地址一栏，输入寄存器G0的Modbus地址值：4x1200。

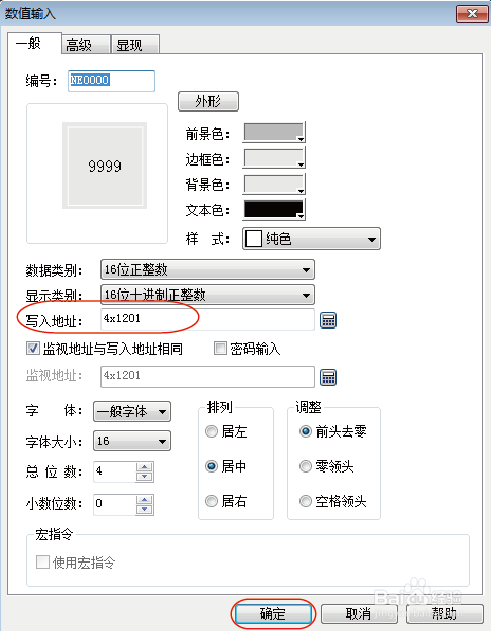

5、G1显示框设置：在写入地址一栏，输入寄存器G1的怡觎现喾Modbus地址值：4x1201。设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的显示框。

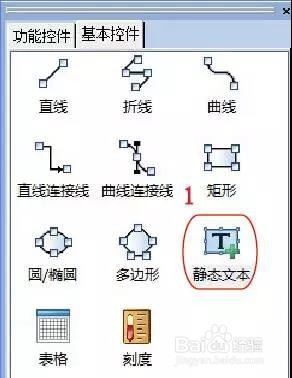

6、可在显示框旁添加文本标志：G0和G1。（1）添加一个静态文本，在基本控件中双击“静态文本”，弹出位按钮设置对话框。

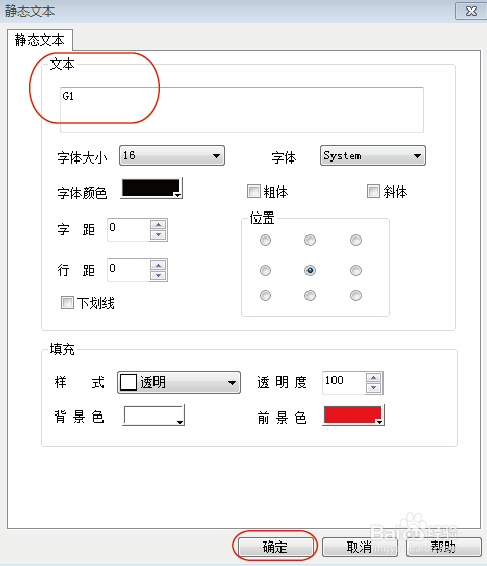

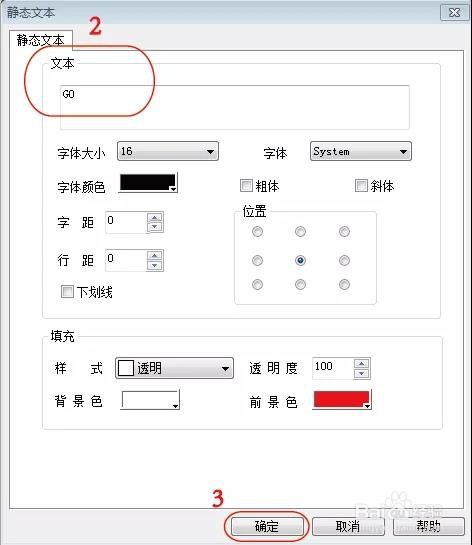

7、（2）在文本栏中输入“G0”，点击“确定”。再按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的文本框。同理设置"G1”：

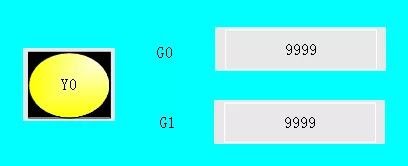

8、3.编辑好的界面显示：将该程序下发至触摸屏中或者在线模拟，可直接在触摸屏上修改延时值。

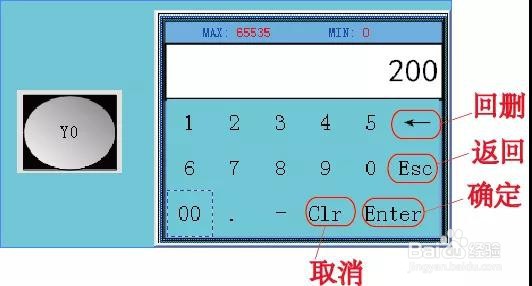

9、修改延时值：在触摸屏上点击显示丸泸尺鸢框，键入需要设置的延时值，再点击“Enter”即可修改成功。提示：设置计数值等方式跟此处设置延时值是一样的，用到哪种类型的寄存器，输入地址值就写该寄存器的Modbus地址值。
