S7-400H集成PROFINET 口容错链接图文教程

1、采用线性拓扑，PC站使用一块或者两块CP 1623连接S7-400H集成PROFINET口。（1）一块CP 1623，以太网连接 ，PCS 7网络连接如下图

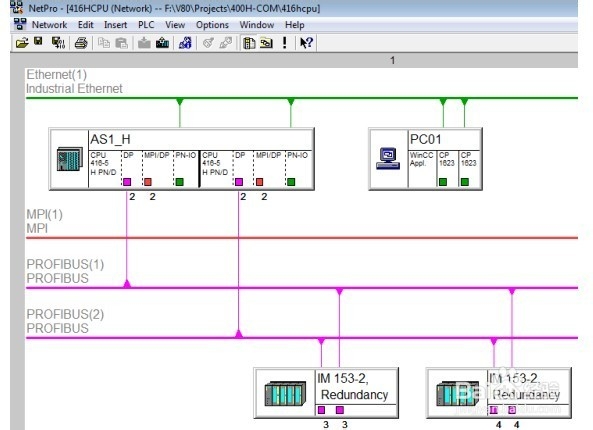

2、两块CP 1623，以太网连接 ，PCS 7网络连接分别如下图

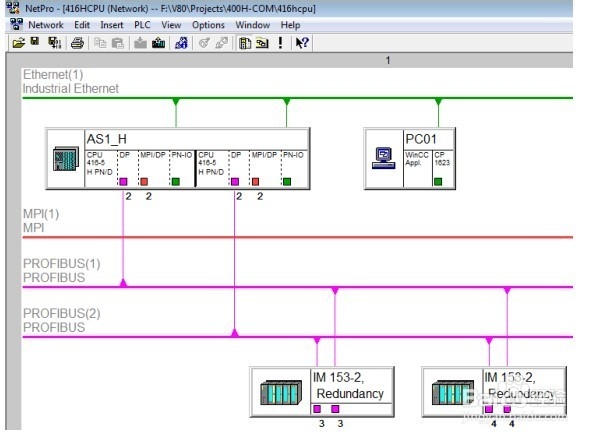

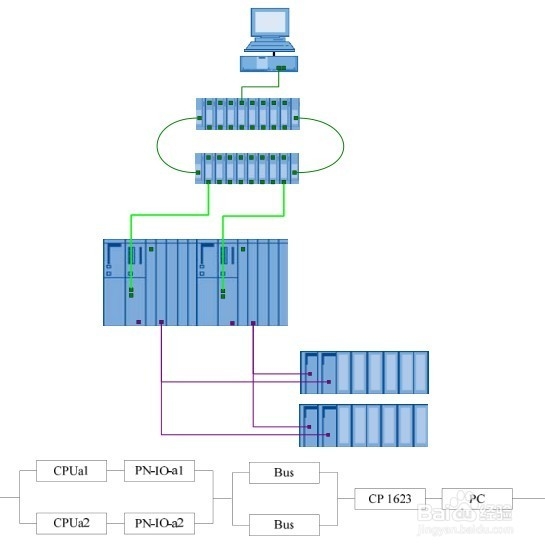

1、 采用环形拓扑，PC站使用一块或者两块CP 1623连接S7-400H。（1）一块CP 1623，以太网结构  ，PCS 7网络连接 图如下

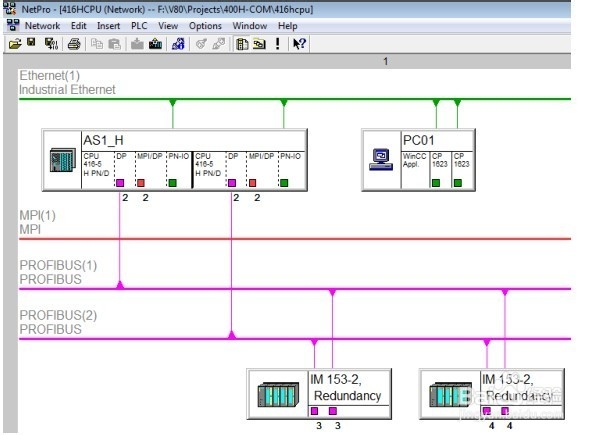

2、两块CP 1623，以太网结构 ，PCS 7网络连接分别如下图

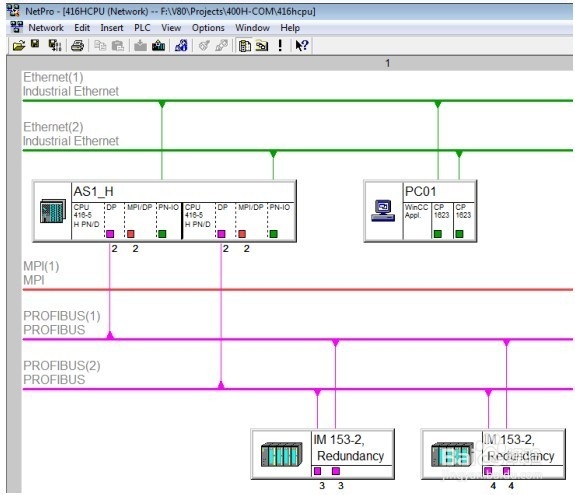

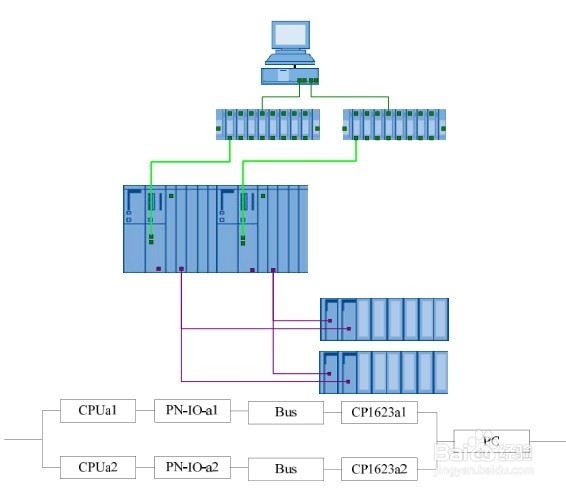

1、 采用冗余工厂总线，PC站使用两块CP 1623连接S7-400H。（1）交换机之间没有连接，以太网结构 ，PCS 7网络连接如下图

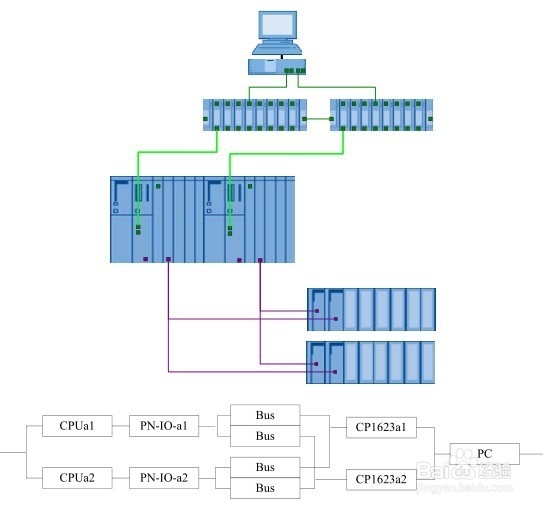

2、交换机之间存在连接，以太网结构 ，PCS 7网络连接和 下图

1、 不能混合使用S7-400H集成PROFINET口和CP 443-1同时与ＰＣ站建立容错连接
