Altium designer中级篇-如何输出gerber

大多的PCBlayout工程向PCB公司提供资料的时候都是的PCB源文档，这样是不可取的，本应该给的是gerber文件，PCB公司拿到源文件会代为转出gerber文件以处理资料成为生产资料。这样的原因可能是工程师在偷懒，也可能是出于自身限制不知道怎么输出gerber文件。本经验介绍了Altium designer软件输出gerber文件的方法。

工具/原料

电脑 xp或以上操作系统

Altium designer6.9 至Altium designer15

CAM350

打开工程或者PCB源文件

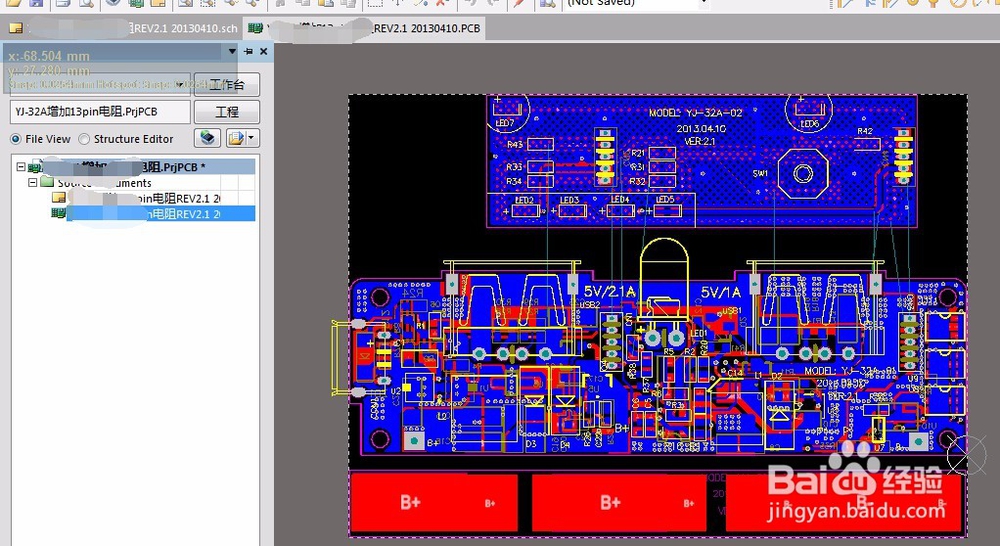

1、首先打开需要输出gerber的PCB源文件，如果是工程请打开整个工程。如果已经打开的请看下一步。

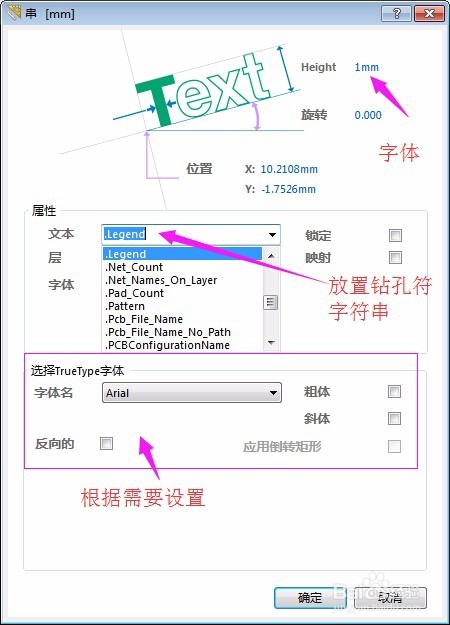

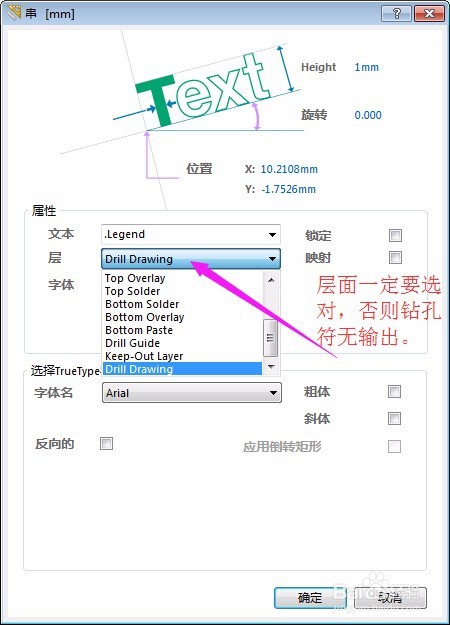

2、请确认需要输出gerber的pcb源文件已经是经过规则检查或者自己检查没有问题的文件，这点将影响gerber是否正确。然后需要做些输出特殊字符串的放置，来增加gerber文件输出后有更直观的示意性。首先放置钻孔字符串“.Legend”，层面选择“ drill drawing”，放到PCB板框的左下角。

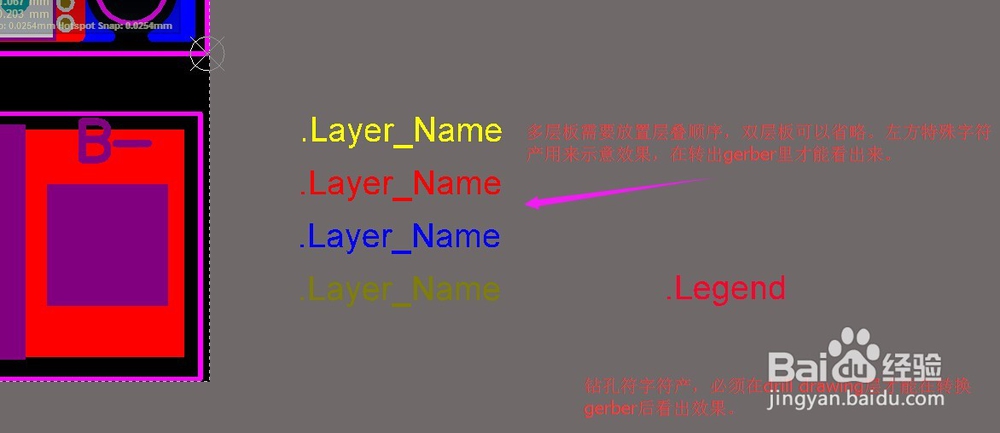

3、如果是多层板，还需要放置多层层叠名称，可以使用特殊字符串来实现，办法是在每个层放置“.Layer_Name”特殊字符串，并且按层叠顺序放置，这样就能标示层叠顺序了。

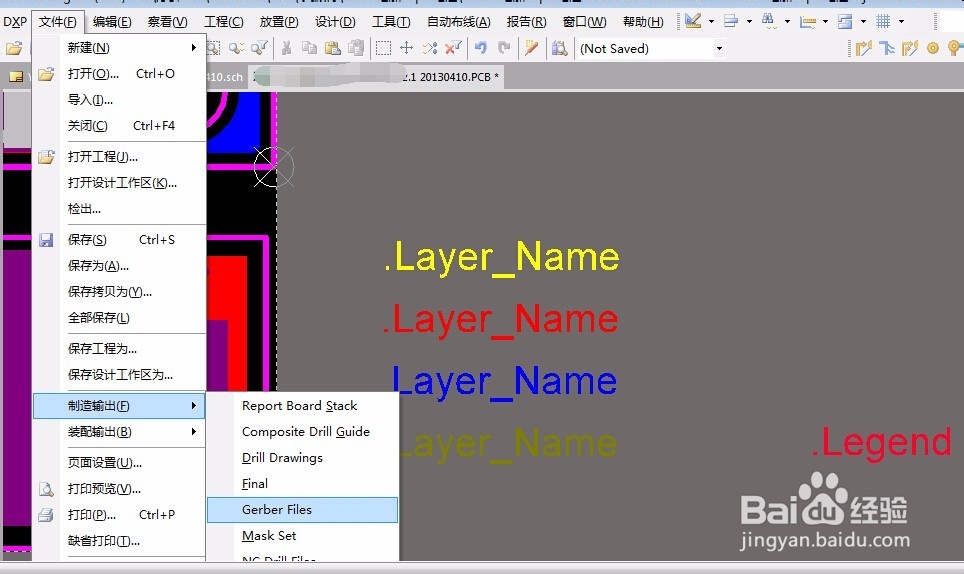

4、还以在板框外放置其他说明信息，如板子厚度 工艺 材料 注意事项等等你想描述的，建议放在机械层。这些准备好之后保存PCB文件，然后就是正式的gerber输出了。文件>>制造输出>>gerber files弹出设置对话框。

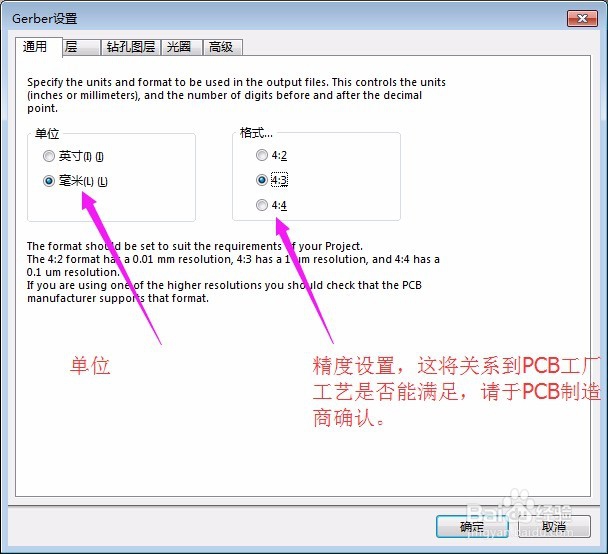

5、首先设置单位和精度，精度关系到PCB生产能力，可以和PCB公司确认，一般精度不是非常高的不需要特别确认，pcb会按照自己的生产能力制作。

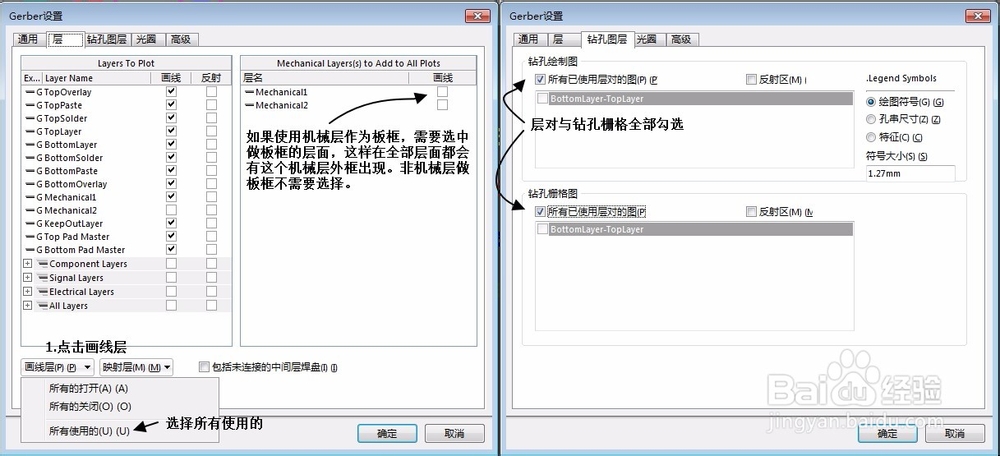

6、层选项篱渥对胰卡设置与钻孔图层选项卡设置内容，其他选项可以自己尝试设置。光圈选项卡与高级选项卡默认设置即可，有兴趣的可以自己尝试选项的意义。设置好之后点击完成。Altium designer自带的CAM组件会打开导出的gerber，忽略直接回到PCB中。下一步输出NC文件。

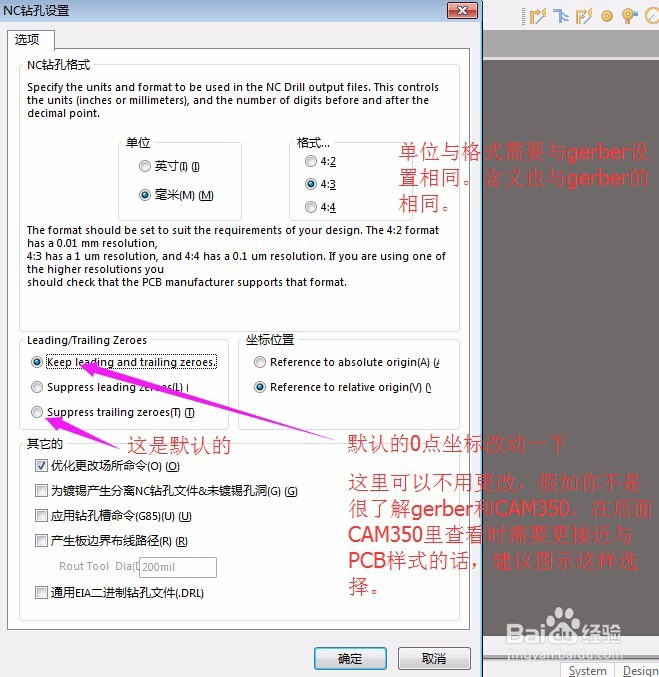

7、钻孔文件输出的步骤与上面的类似。文件>>制造输出>>NC drill files弹出设置对话框，设置比较简单。

8、需要说明的是，不管是gerber 还是NC钻孔文件，设置好之后点击完成。Altium designer自带的CAM组件会打开导出的NC文件。关闭Altium designer自己加载的CAM窗口，不需要保存。

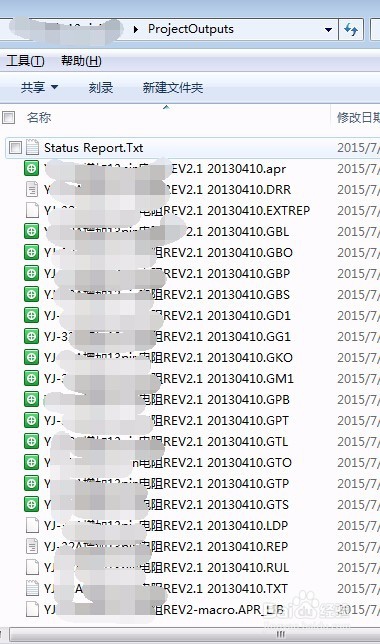

9、如果是工程里的文件，输出的文件默认存放在工程文件夹下的“ProjectOutputs”文件里，如果是单一的PCB文件，默认位置在PCB源文件同一文件夹下。这个文件夹存放的是各种输出文件，当然你也可以设置成其他的输出文件夹位置。找到所有的gerber和钻孔文件。建议剪切出来另外存放。这些文件是一个个的零散文件，需要保证一个都不能少。

用CAM350导入查看

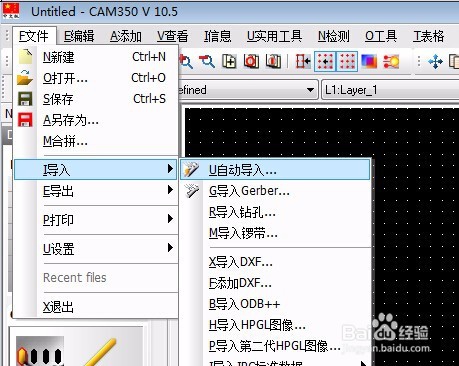

1、首先需要安装CAM350，打开CAM350，选择自动导入。

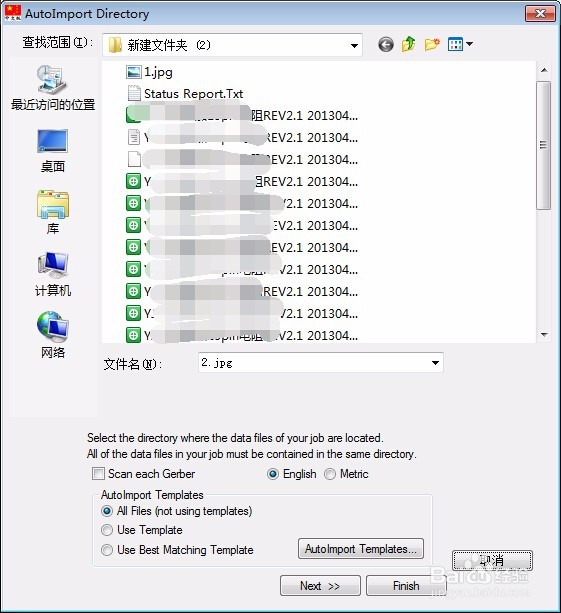

2、然后根据对话框找到你刚刚输出来的文件，只要看到文件就可以了，单击finish，gerber和和钻孔就导入进来了。

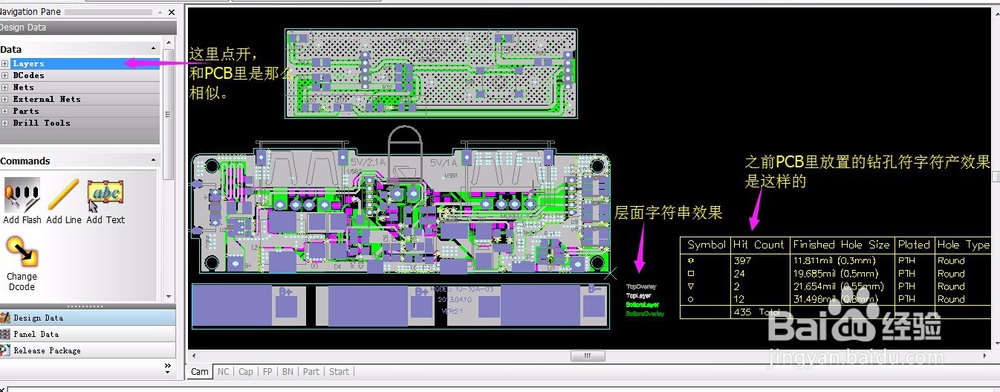

3、导入之后查看效果，我们看到的和PCB里的效果一样即可，说明输出成功，如果钻孔的孔位出现不规则错位，可能是有问题的。就需要注意了。到此，输出与查看全部完成了。可以将资料打包压缩后给PCB供应商了，当然还要附上制作要求的详细说明文件。
