solidworks绘制数码管电路板的方法

本篇介绍使用solidworks绘制数码管电路板的方法，用到的工具主要是拉伸凸台和拉伸切除工具，希望能帮助到大家。

工具/原料

solidworks

绘制数码管电路板

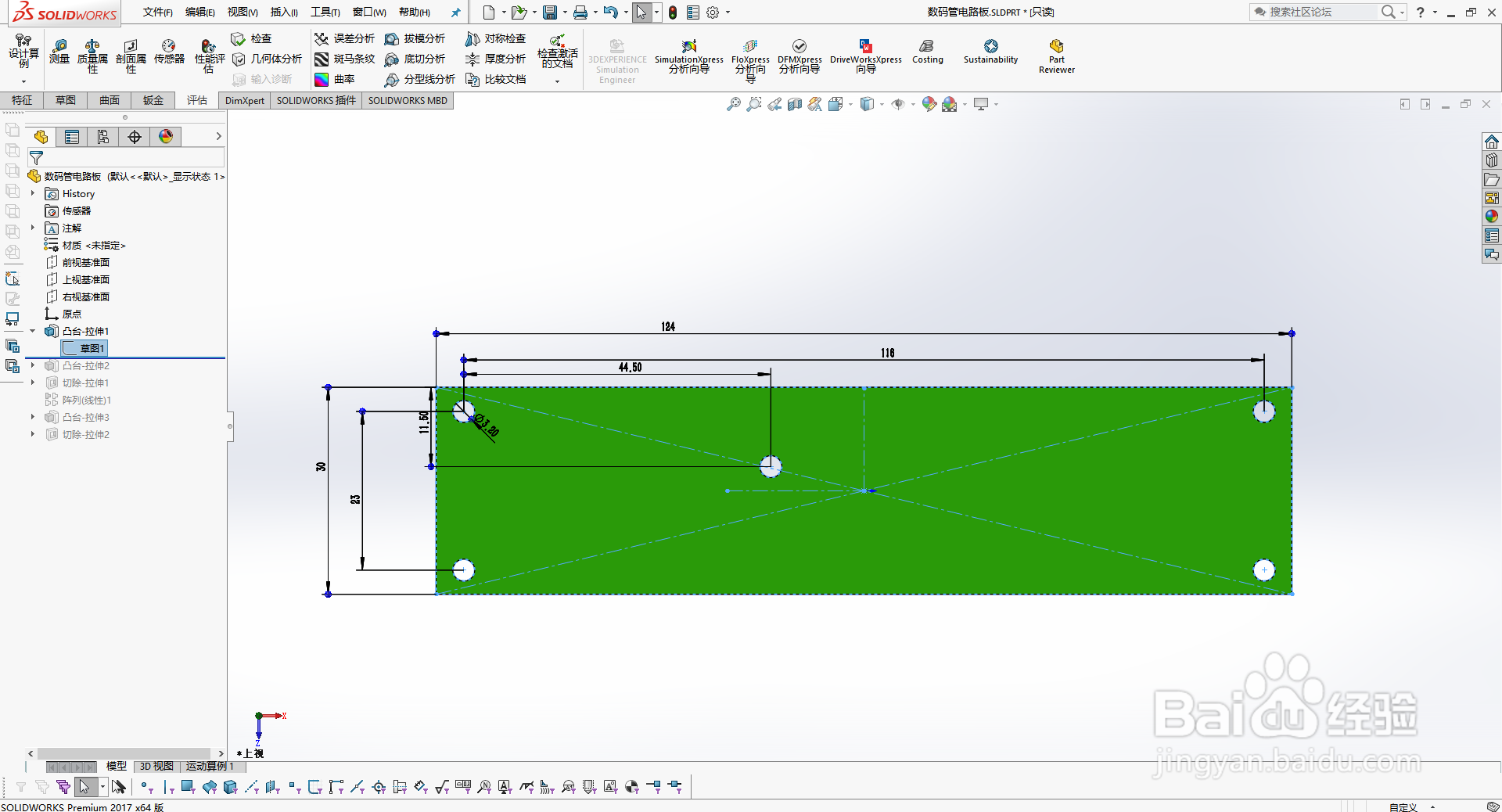

1、首先，在上视基准面上插入草图，绘制数码管电路板的电路板部分的草图，然后用拉伸凸台工具对其进行拉伸，用绿色表示。

2、然后，以电路板顶面为基准面插入草图，绘制两个矩形，然后用拉伸凸台工具拉伸这两个矩形，用黑色表示。

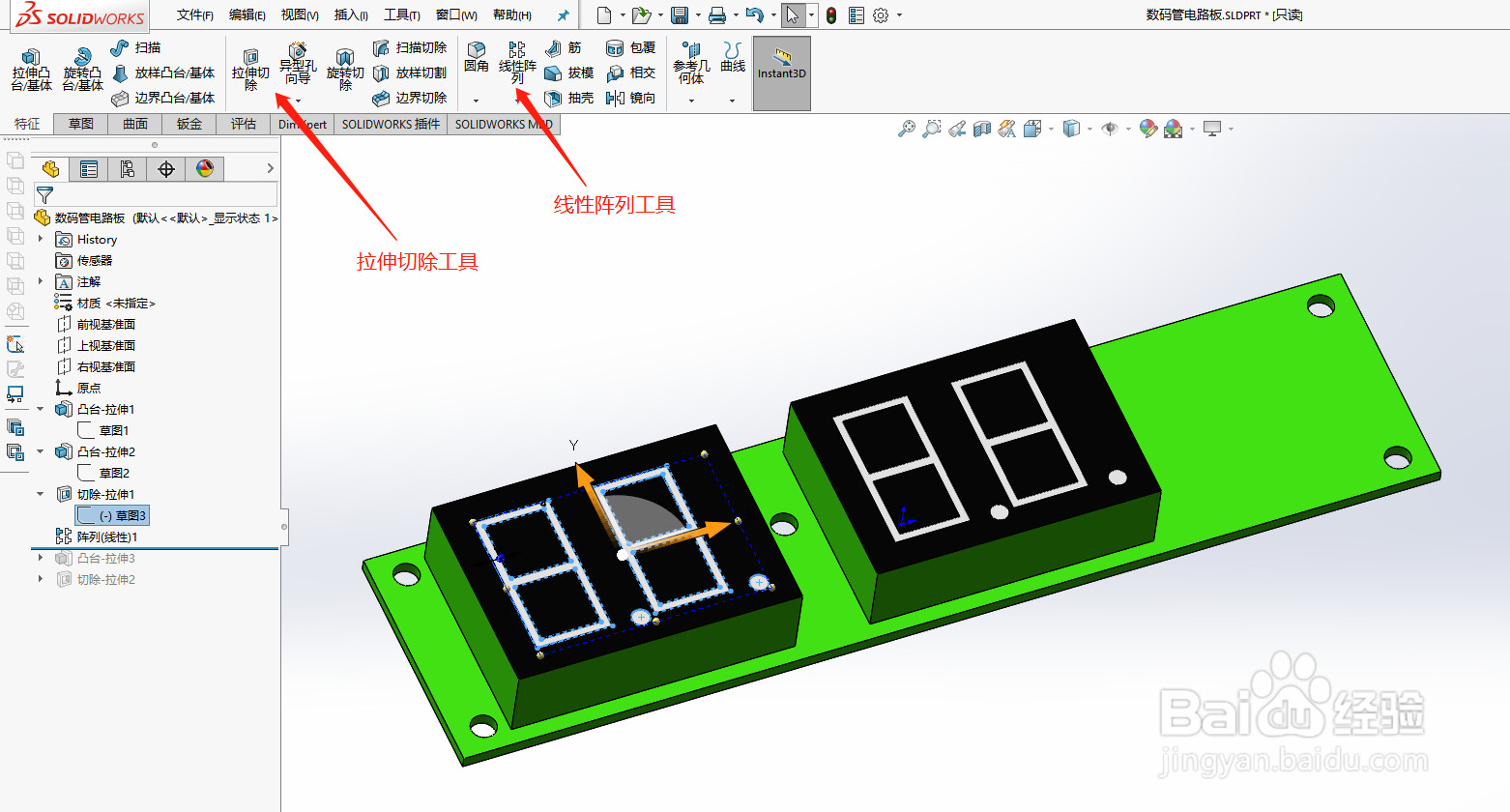

3、接着，在拉伸的凸台顶面新建草图，绘制“8.8.”字样，然后用拉伸切除工具，将其往下切除0.1，然后将其用线性阵列工具进行阵列，用白色表示。

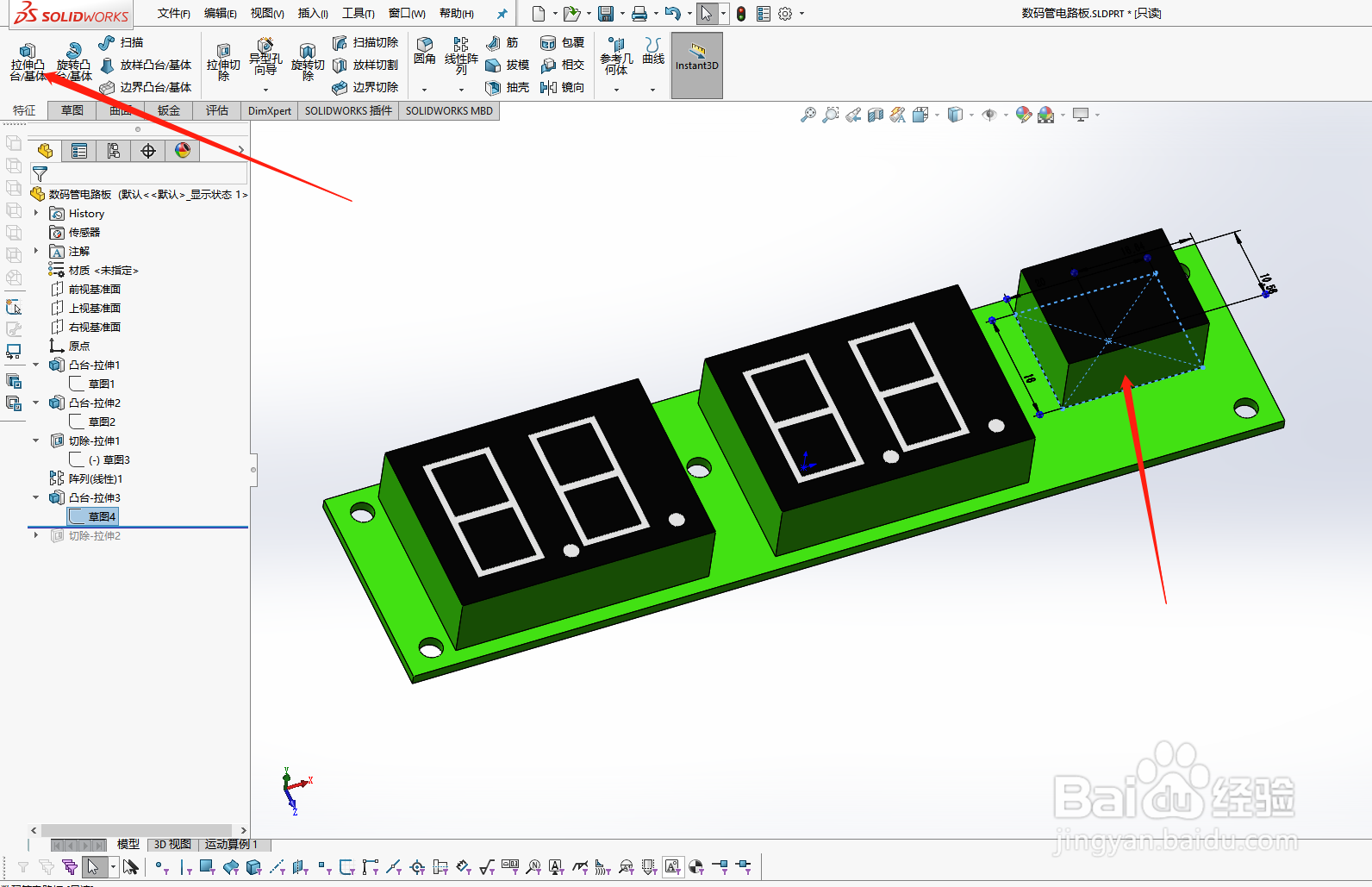

4、之后，用同样的方法，用拉伸凸台工具，在电路板面上再绘制一个凸台，用黑色表示。

5、最后，在小凸台的顶面，用拉伸切除工具切除“8.8.”字样，这样就完成了数码管电路板的建模了。
