怎样将CAD图形插入Visio

2025-05-03 18:00:13

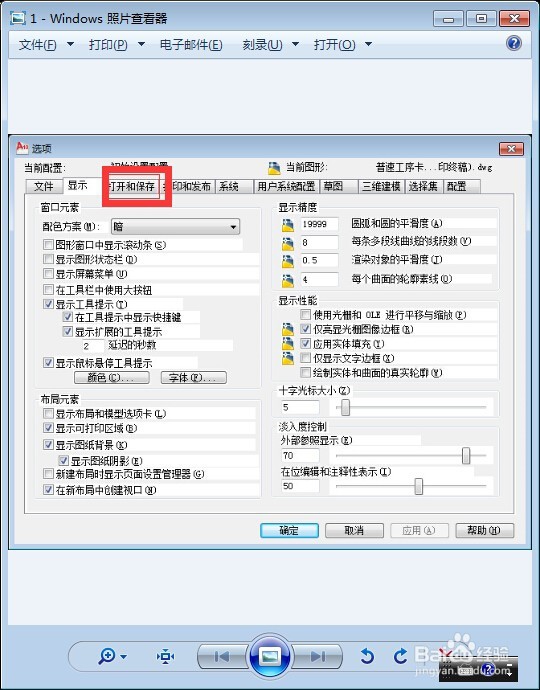

1、首先，在CAD图形窗口右键，点击选项，在打开的选项对话框中点击打开和保存。

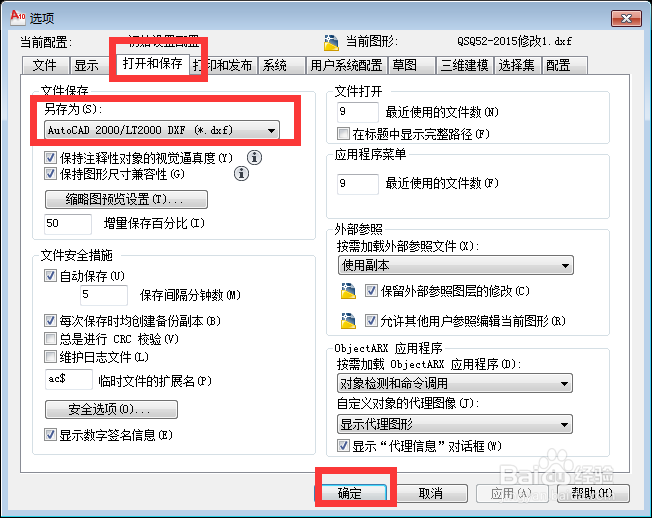

2、将CAD的默认保存格式设置为dxf格式，点击保存。虽然软件说明dwg图形格式也熹栳缂靖能支持，但实际使用发现，有时候dwg并不能被完美识别

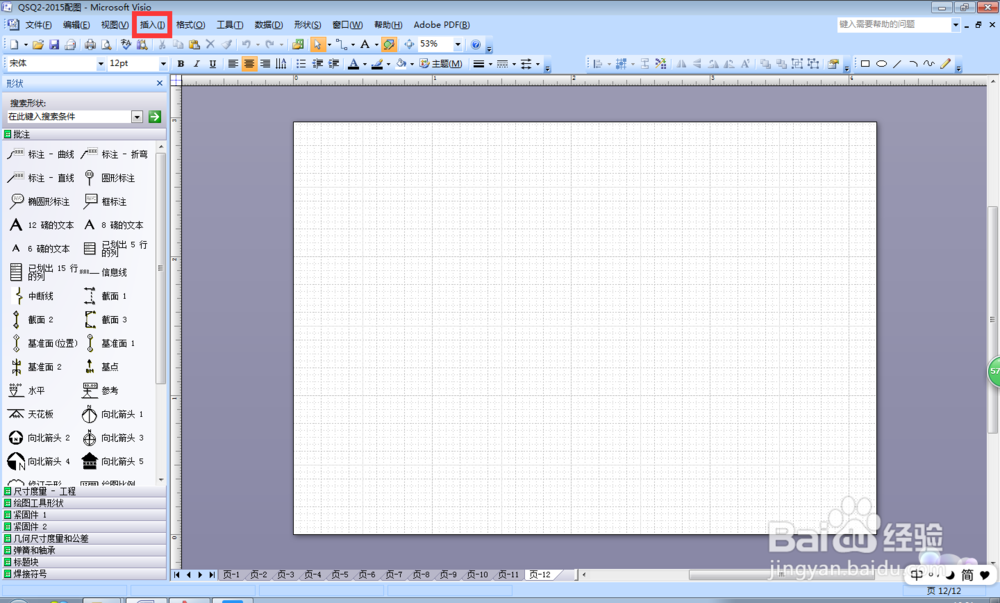

3、在visio中点击插入选项卡，选择CAD绘图

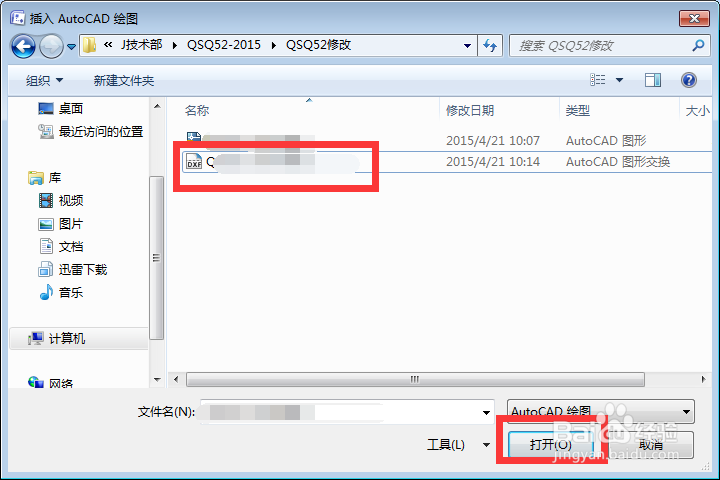

4、打开需要插入的dxf图形

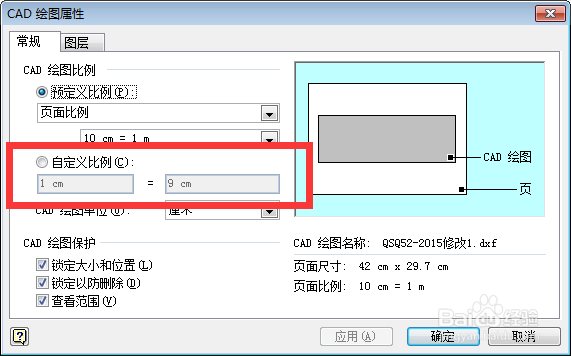

5、需要按照实际情况调整图形比例

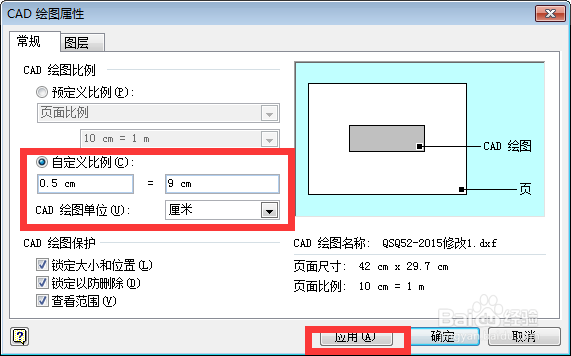

6、设置好比例后点击应用及确定

7、这时，CAD图形就插入VISIO软件了，我们可以根据需要修改它了
