新手如何快速掌握PLC使用方法

JENASI PLC是由娄底市简思工控有限公司研发的新一代可编程控制器，不同于传统PLC基于继电器电路的梯形图编程方法, JENASI PLC是基于控制流程采用电脑中文指令进行编程，具有编程简易，维护方便的特点，为工程师节省大量的编程时间解决设备核心技术。

工具/原料

简思工控PLC

电脑中文指令编程

新手须知

1、PLC到了手上，还不会编程的宝宝们，不要着急，简思PLC采用电脑中文指令编程，基于流程的编程方式，很容易入手的。首先我们来看一下，拿到PLC，如淡馋衔锂何快速掌握他的使用方法。1、下载编程软件（练习编程）；2、安装相关软件驱动（如USB转串口线驱动）；3、掌握PLC接线方式。

一、下载编程软件

1、购买PLC的亲们，可以在旺旺上从工作人员那里拿到下载链接，也可以直接在淘宝的宝贝详情界面资料里面下载。编程软件可直接下载至桌面打开使用，无需安装。

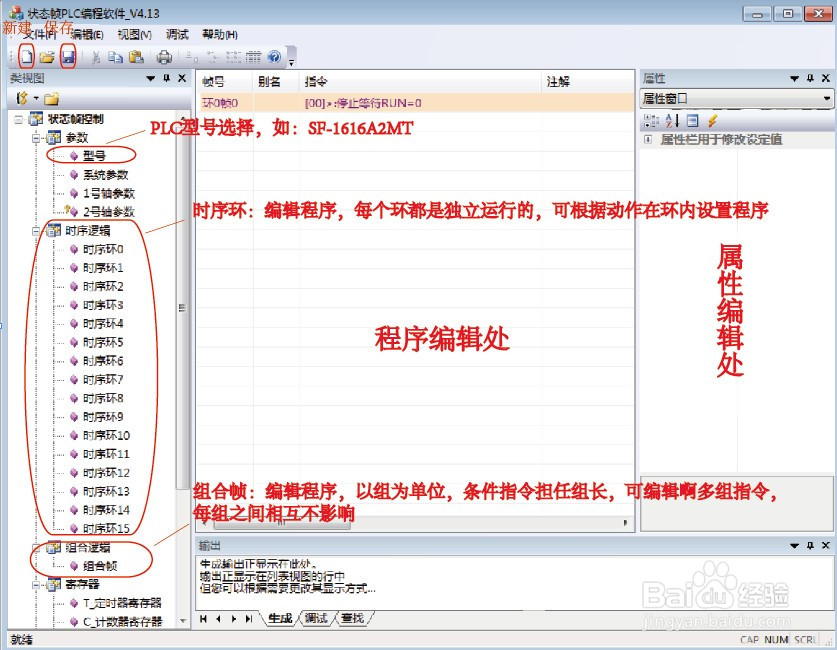

2、下载好编程软件之后可参照魑徒扮阙简思PLC的说明书和学习资料学习编程。软件编辑完成可保存在电脑上，方便下次调用。①时序逻辑：有多个时序环。所有帧的运行只有前一帧执行完成才讵畿缤耒会执行后一帧，遇到条件（如:等待输入)时，则等待条件满足，遇到触发时，则执行触发动作。每一个环都是一个单独的线程，也就是说环与环之间无时序关系，并且同时运行，一个时序环可包含多个时序帧，执行完尾帧后跳转至首帧，形成一个环。②在组合逻辑中，所有动作都是以组为单位运行，一个组由组长与组员组成，一般由条件指令担任组长，同组中其成员为组员 ，执行时，只有同组中所有条件指令满足时才能触发动作指令。组与组之间无时序关系。

电脑下发程序至PLC/USB转串口线的安装

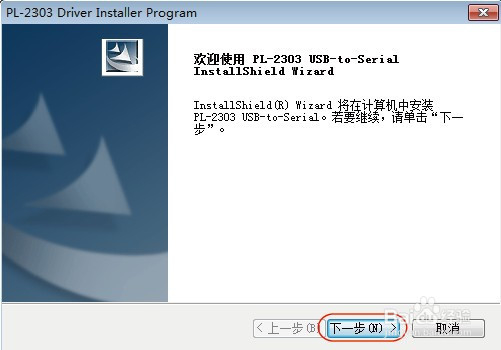

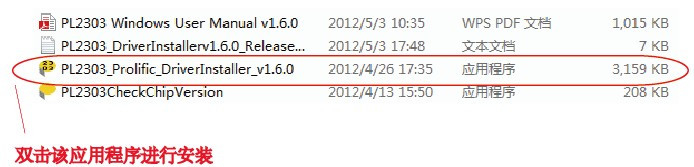

1、电脑带串口（9针孔串口）的，可以直接用一公一母的9针孔串口线连接电脑和PLC，通过串口线下发程序至PLC。电脑不带串鄹绦谟嚣口线，可配一条USB转串口线，用于下发程序。用USB转串口线下发程序之前先安装USB转串口线的驱动，一般转串口线都会配有驱动光盘，将光盘插进电脑光驱选择安装，安装成功后在计算机属性的设备管理器中检查安装的是哪一个COM口，下发程序的时候选择这个COM就可以了。

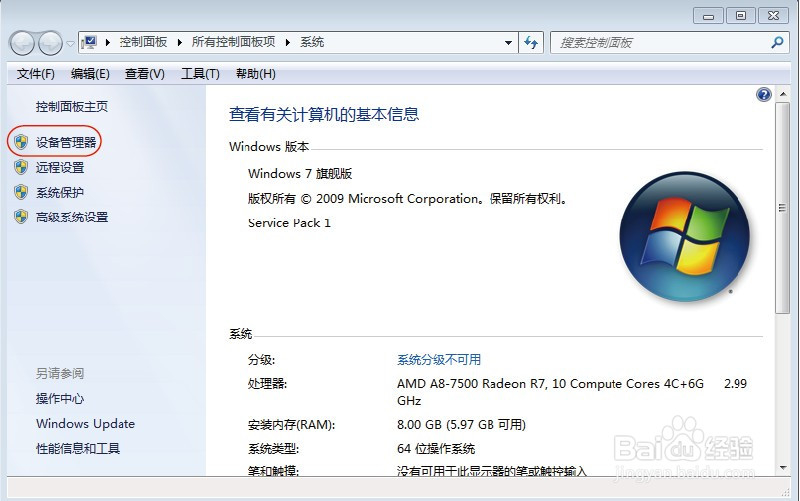

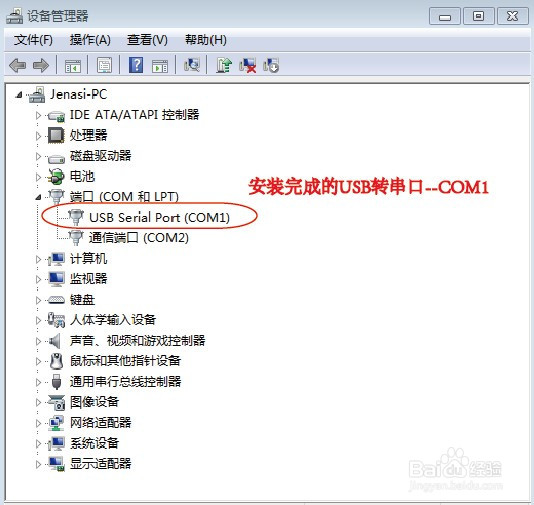

3、安装完成之后，在计算机设备管理器查看端口：右击“计算机”，打开属性，再打开设备管理器，检查端口处是否安装成功。如果出现三角形的警叹号，则说明未安装成功，把之前安装的卸载，重新安装一遍即可。

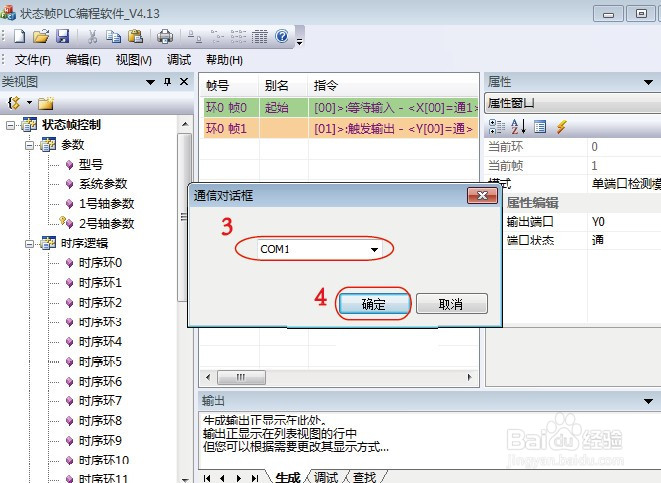

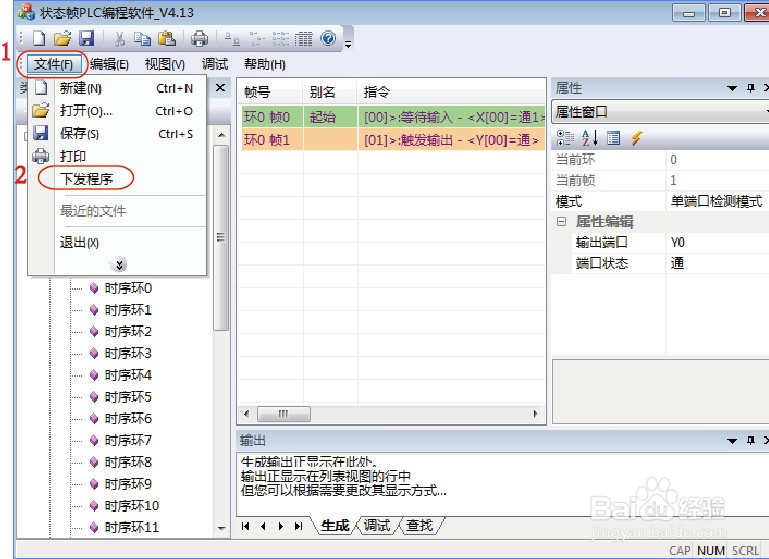

4、在软件上下发程序至PLC中，在文件处点击“下发程序”，然后选择端口COM1，点击“确认”完成程序下发。

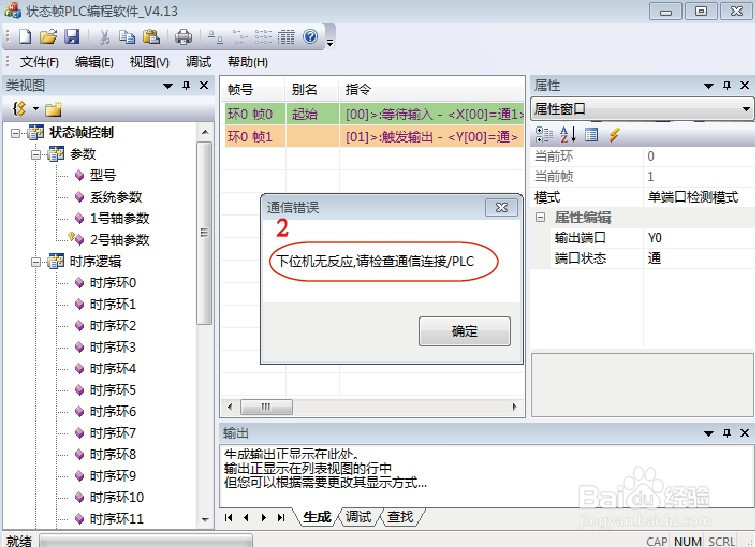

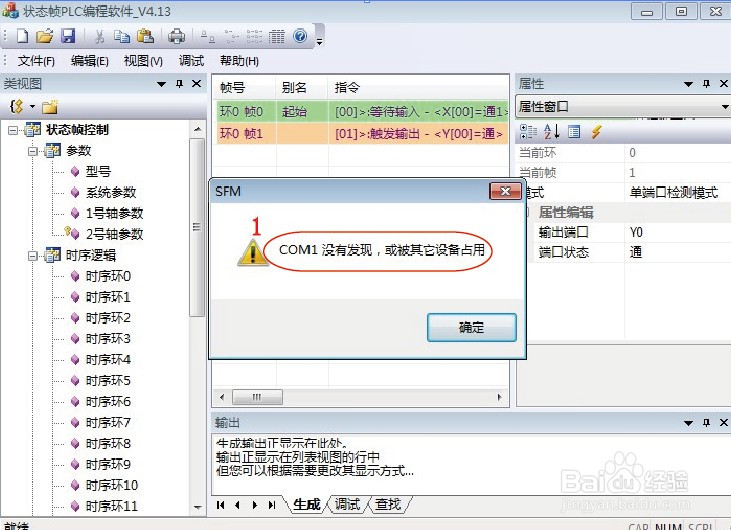

5、端口异常处理：①端口未被发现，或被其他设备占用：遇到这样的情况，可能是其他软件在使用端口，关闭该软件或者断开该端口，就可以重新下发程序。②下位机无反应，请检查通傻疑煜阖信连接：遇到这样的情况，可能是串口不稳定，串口线未连接好，或者是PLC未上电等，可以重新插上串口线，检查PLC是否上电，再次下发程序。

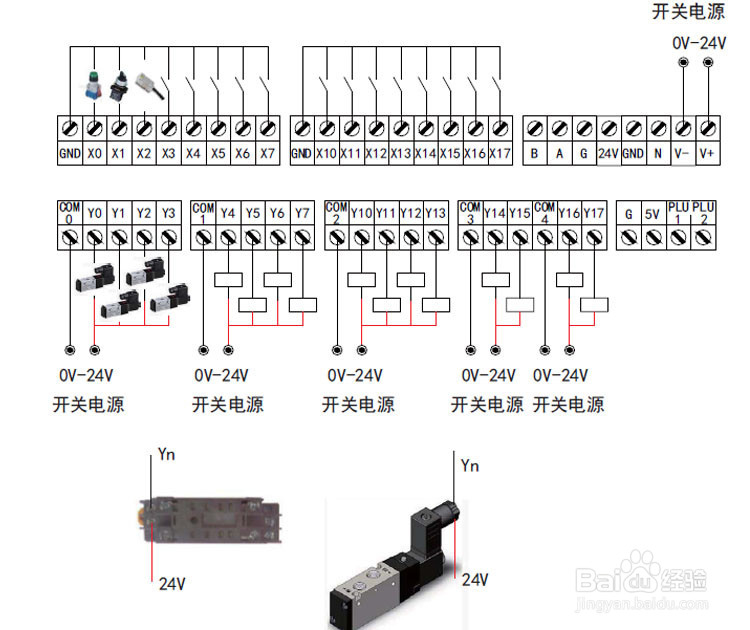

PLC接线图

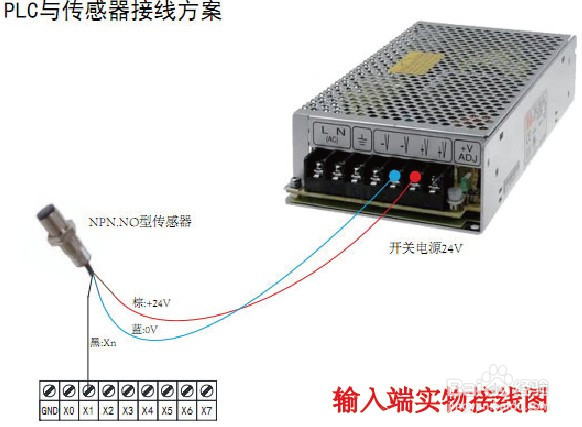

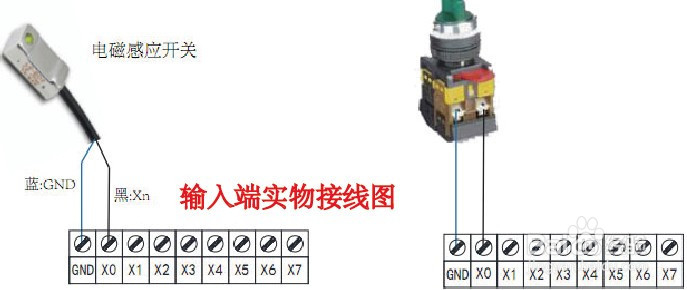

1、输入端可接传感器、各类开关等。

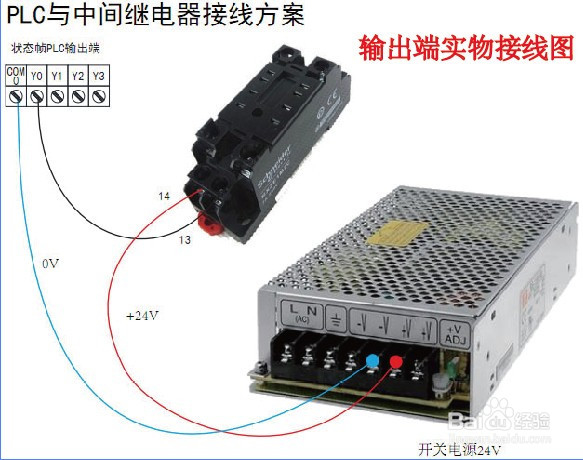

2、输出端可接DC24V的气缸电磁阀、DC24V的中间继电器（通过中间继电器转接其他设备）。

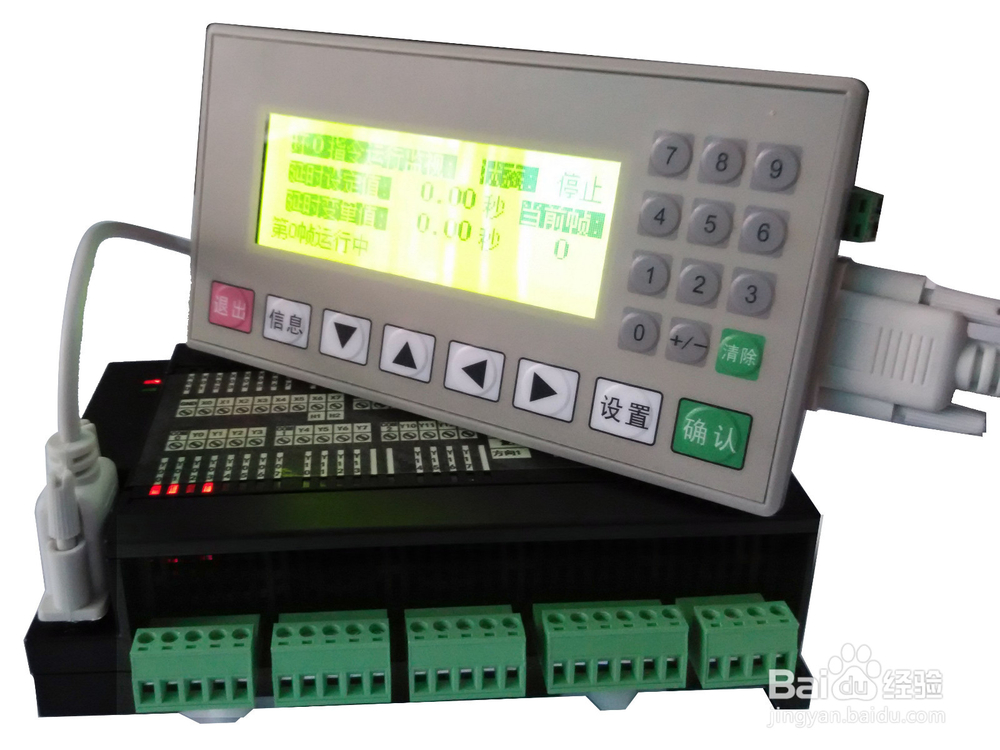

简思PLC相关图片
