直线导轨是怎样分类的精密等级有哪些

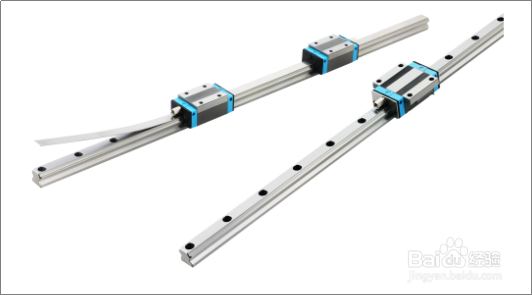

直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。在其它地区，也称为线性导轨、线性滑轨。直线导轨的作用，是用来支撑和引导运动部件，按给定的方向做往复直线运动。那么直线导轨是怎样分类的？精密等级又有哪些呢？

工具/原料

直线导轨

一、类别划分

1、按结构来分，直线导轨可分为三类：滚轮直线导轨、滚珠直线导轨、圆柱直线导轨，是用来做引导和支撑效果的，按指定的方向做直线反复运动；按摩擦性质来分，直线运动导轨又分为翻滚摩擦导轨、滑动摩擦导轨、流体摩擦导轨、弹性摩擦导轨等等品种，较为繁复；按效果来分，直线导轨可分为单轴芯直线导轨、双轴芯滚轮直线导轨、方形滚珠直线导轨。

二、精密等级

1、划分依据直线导轨的精度数据是从几个指标的数值来区分的，一般有：--高度H的尺寸容许误差；--高度H的成对相互差；--宽度W的尺寸容许误差；--宽度W的成对相互差；--滑块上表面对滑轨下表面的行走平行度；--滑块侧表面对滑轨侧表面的行走平行度。

2、精密等级通常我们所讲的精度是指滑块上表面对滑轨下表面的行走平行度，等级分为（以导轨100mm长为例）--普通级（无标注/C）5μm--高级（H）3μm--精密级（P）2μm--超精密级（SP）1.5μm--超超精密级（UP）1μm

3、目前，随着工艺的革新与进步，国内不少直线导轨品牌也在精密程度上不断花功夫。作为专业化生产精密直线导轨副的国家高新技术企业——凯特精机，也为此作出巨大的突破。比如它的LGR系列滚柱直线导轨副、LGS系列滚珠直线导轨副。
