UG10.0练习三维建模二百二十五

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百二十五

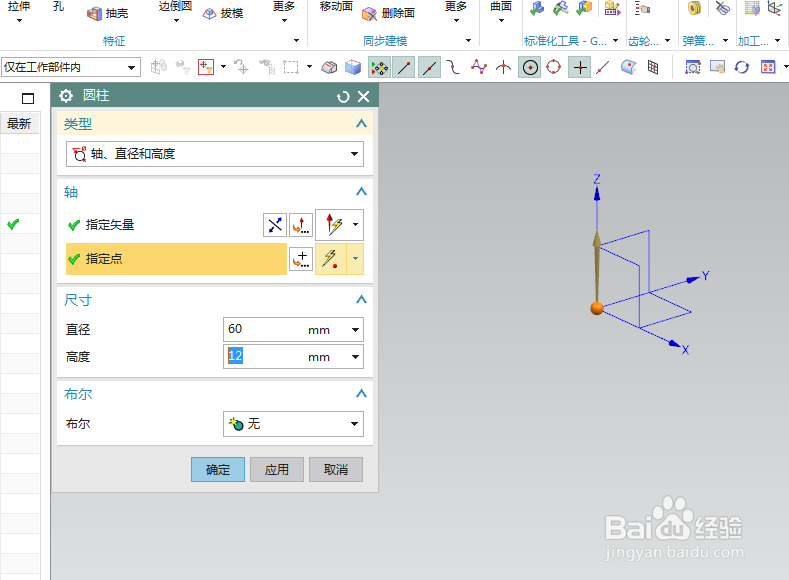

2、如下图所示，

执行【】菜单——插入——设计特征——圆柱体【】，

指定矢量Z轴，默认坐标原点，

设置尺寸：直径60，高度12，

点击“应用”。

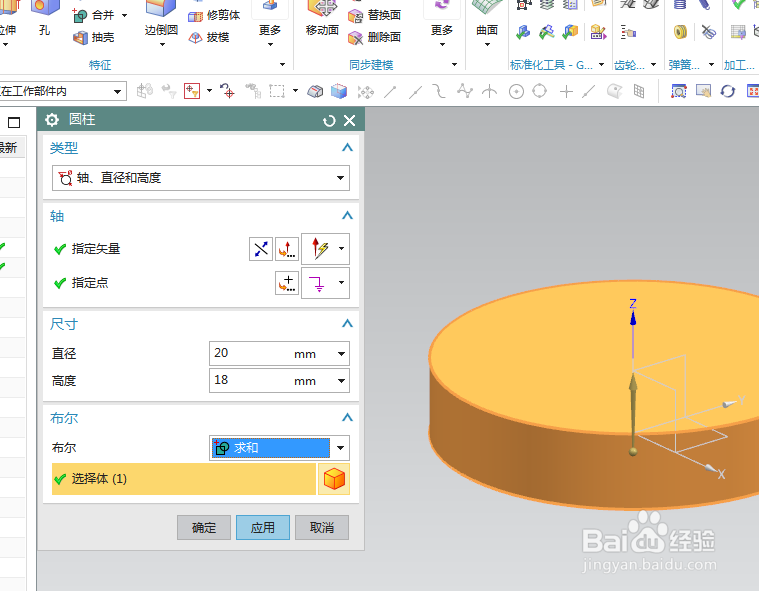

3、如下图所示，

指定矢量Z轴，指定点：X坐标和Y坐标都是0，Z坐标是-3，

设置尺寸：直径20，高度18，

布尔求和，

点击“应用”。

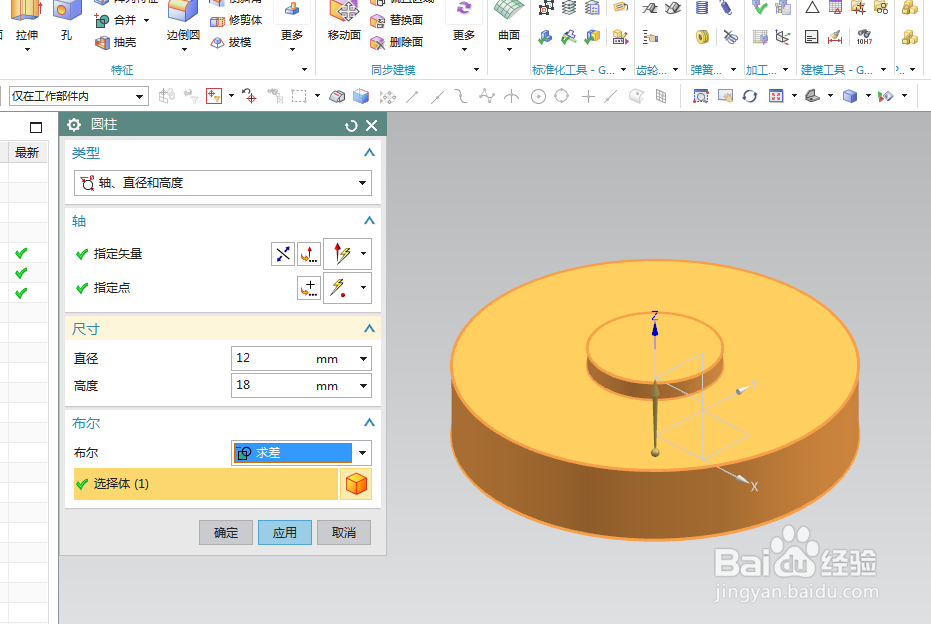

4、如下图所示，

指定矢量Z轴，指定点，小圆柱底面圆心点，

设置尺寸：直径12，高度18，布尔求差，

点击确定。

5、如下图所示，

点击工具栏中的倒斜角命令，

设置横截面非对称，距离1设置为2.5，距离2设置为3，

选中实体边线，

调整方向，

点击确定。

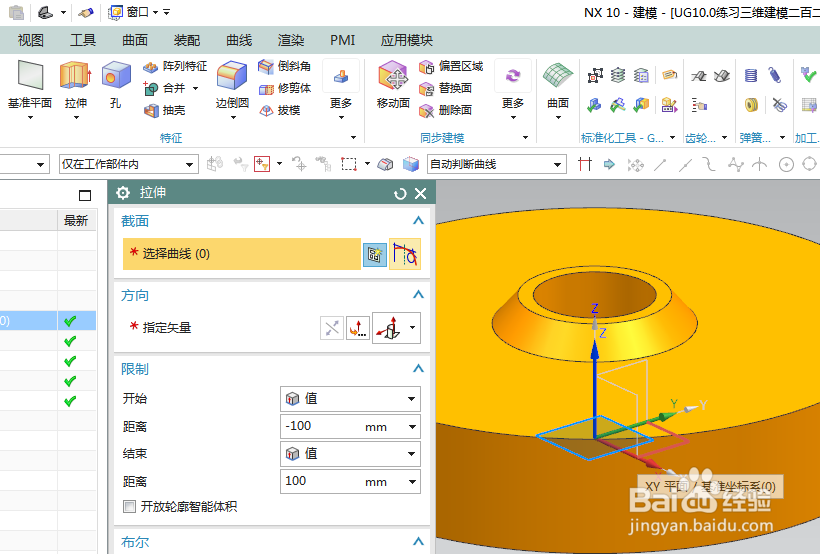

6、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

7、如下图所示，

激活轮廓命令，画一个封闭的“U”形，激活圆命令，画一个圆，

添加几何约束，两个圆心都在纵轴上，相切，相等，

激活快速尺寸命令，标注尺寸：U形宽8，高16.5，圆心距离横轴15，大圆心距离横轴40，直径ø40，

点击完成，退出草图。

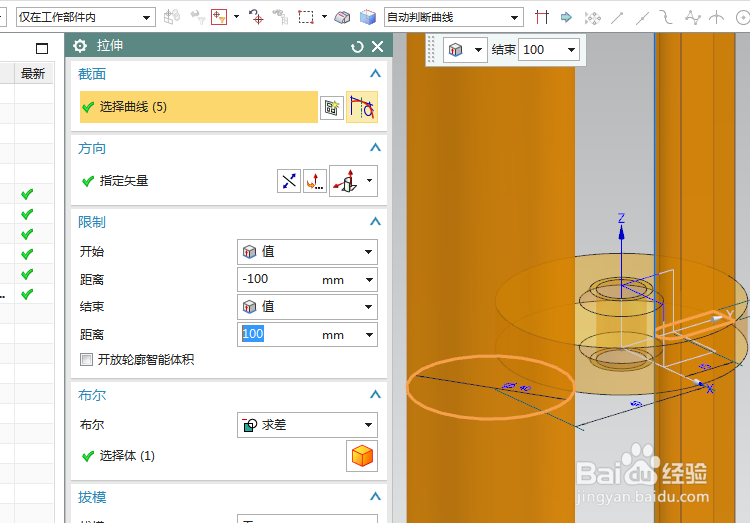

8、如下图所示，

设置限制：-100开始，100结束，

布尔求差，

点击确定。

9、如下图所示，

执行【菜单——插入——关联复制——阵列特征】，

选择刚刚的拉伸特征，选择圆形布局，

指定矢量Z轴，设置数量3，节距角120，

点击确定。

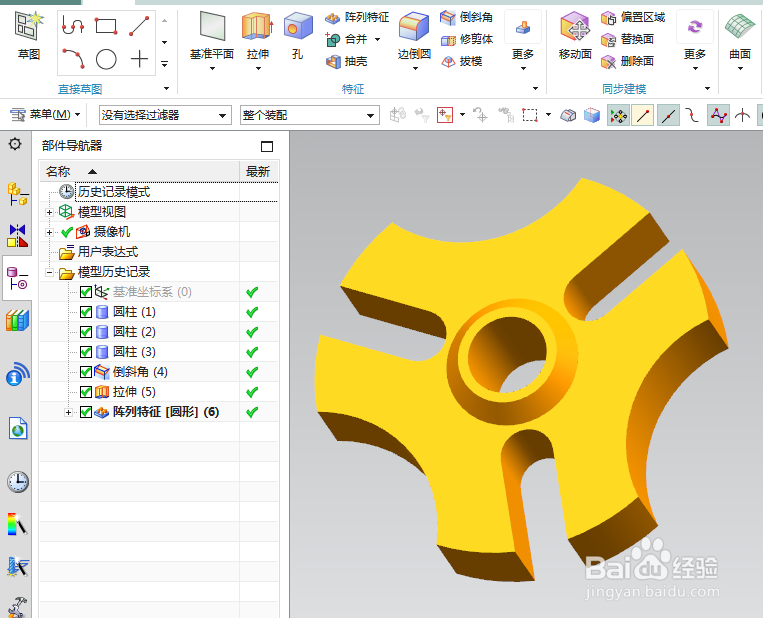

10、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，

本次练习结束。
