全模组电源线路连接体验

时代进入2018年后，电脑电源的设计通常都是采用了全模组电源，对于diy玩家来说增加了不少步骤。这里是我自己在diy电脑的过程中，使用全模组电源使用中接线的一点体验

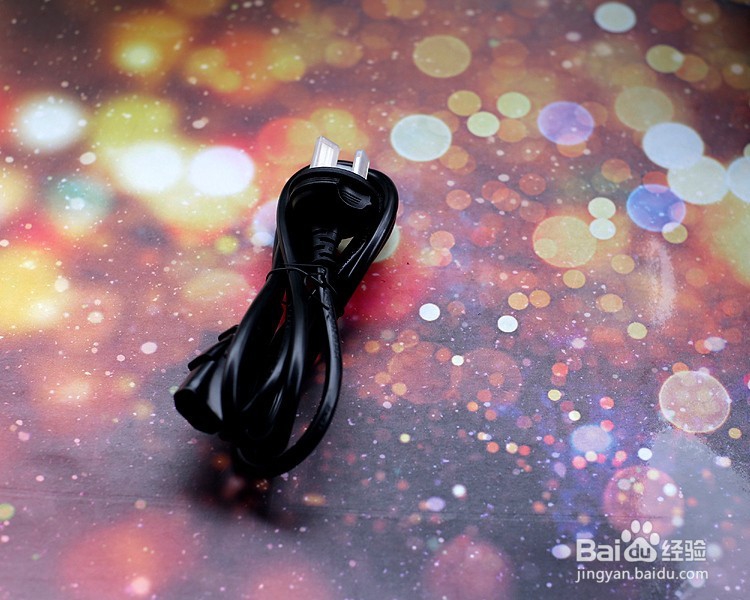

2、还有带有整理线路的理线器，和一根电源线

第二部分：产品功能

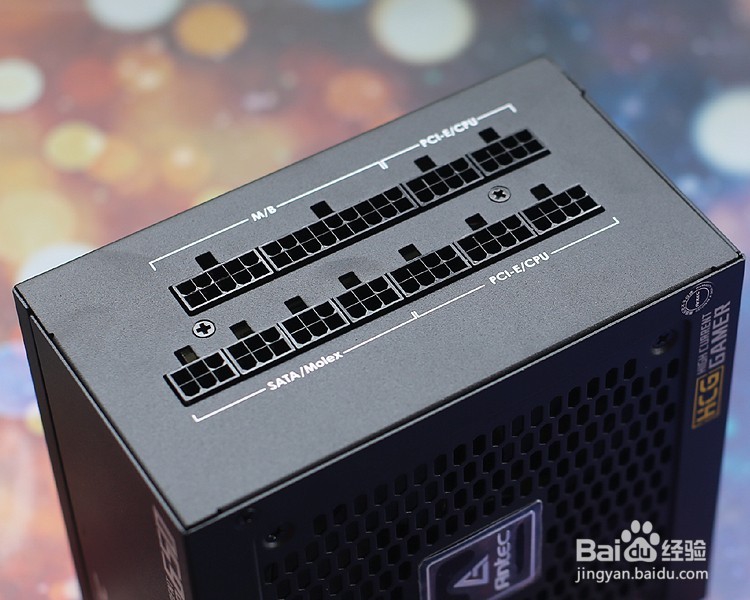

1、外观就不多做展莲镘拎扇示，这里直接介绍一下全模组电源的插口搭配虽然看上去每个插口都差不多，但是全模组电源的插线方式缺稍有区别，插口被分为三种标示，分别是针对C霸烹钟爷PU或者显卡的供电部分，针对SATA扩展外设的供电部分，以及标示为主板供电的部分，这几个部分的插口稍有区别，对应不同的线路进行插入

第三部分：接线展示

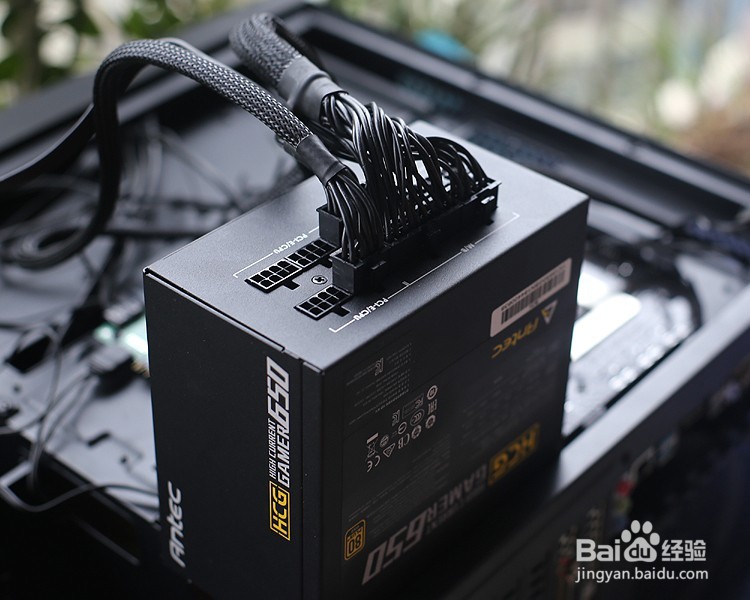

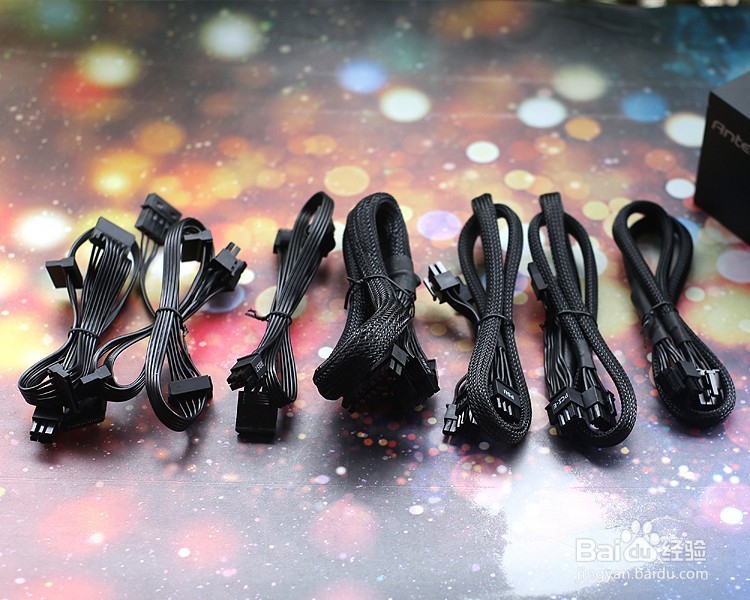

1、线路分为好几类，针对主板的插线插口为20+4pin插口，只有一根针对CPU专属供电的线路为4+4pin插口，带有两根

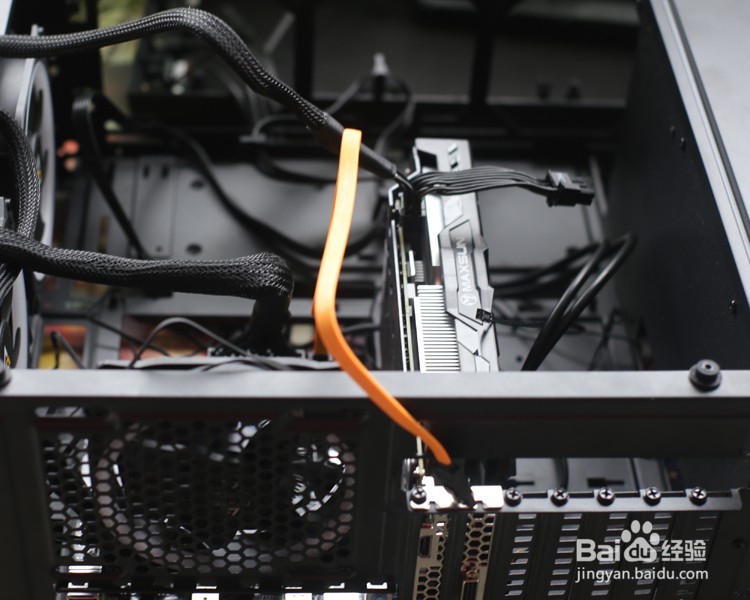

3、除此之外，棵褶佐峨还有一种4PIn专属线路，用于给主板上扩展的风扇或者主板本身扩展供电，一般配有两根最常见的自然是SATA插口供电，对于常见的硬盘，光驱，外设等搭配都需要这类线路，一般配有2-3组线路搭配，方便diy装机连接外设

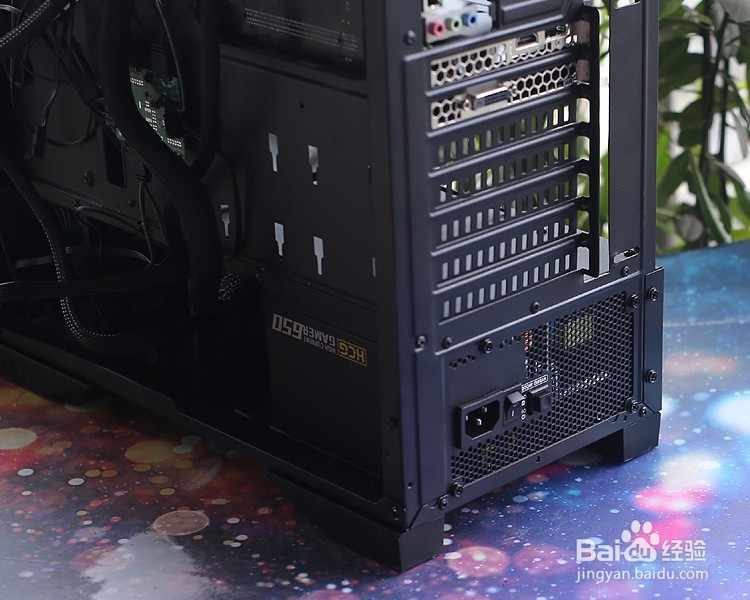

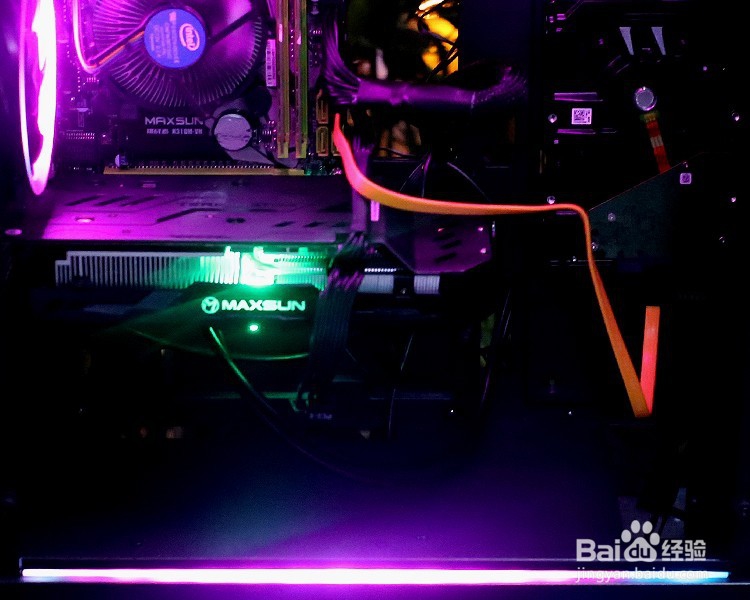

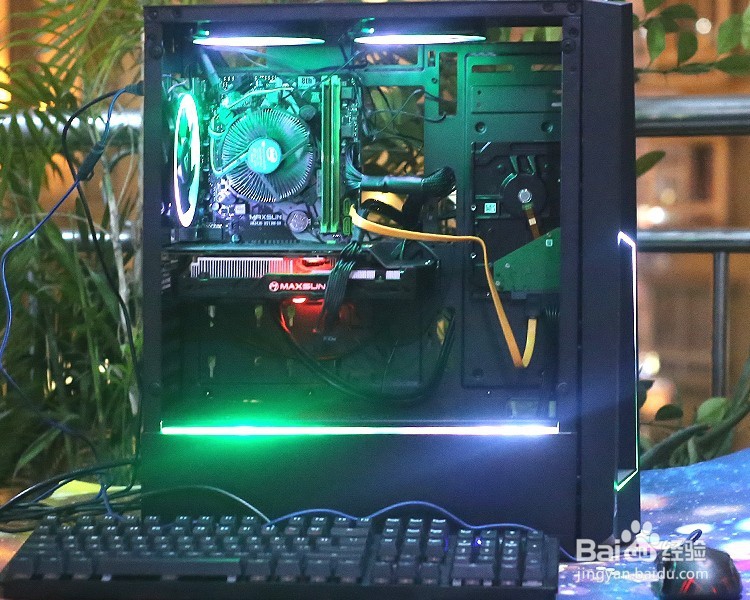

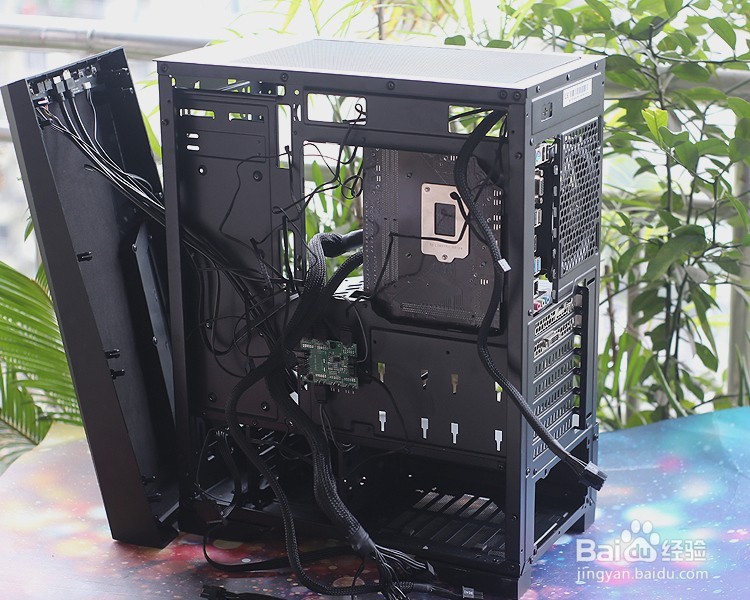

5、最后连接成功每一根线路，将模组电源侑喏嵋甲插入机箱，安装螺丝固定，完成本次全模组电源的diy装机体验。全模组电源还可以自己diy接线设计，通过缏堋垌胯线路和专门的卡槽卡线器搭配，可以简单的一次性成型自己想要的diy线路。对于有透明机箱和光效的diy需求来说，让线路一分不长，一分不短，就只能通过diy卡线进行完成。

2、产品优点：全模组电源一般来说会体积更小，功率更大，插口丰富，组合简便，配线多元，实用性更强

3、产品缺点：全模组电源一般来说会相对复杂，安装需要更费神，每种线路需要仔细比对自己的主板以及外设的插口设计才能组合成正确的线路，而不是强行硬插
