Office Visio 连接点操作指南

Office Visio 连接点操作指南。学会连接点操作就相当学会一半Visio。可以解决连接点捕获问题等问题。

工具/原料

Office Visio

一、基本操作

1、先放两个矩形做备用。

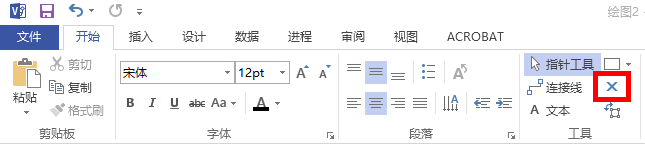

2、进入连接点编辑模式。点击叉叉符号。

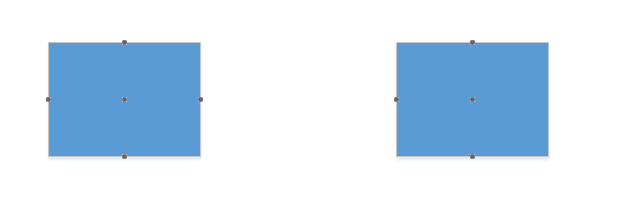

3、此时图形中所有连接点都会显现出来。

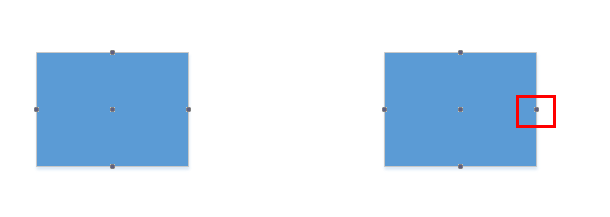

4、基本操作1：移动连接点，选中后进行拖动即可

5、基本操作2：删除连接点，选中后，再Delete。

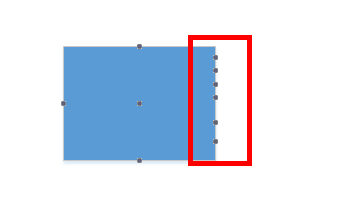

6、基本操作3：添加连接点。1.随意添加，按住Ctrl，点击要添加的位置即可2.在图形中添加，与图图形一体，先在连接点模式下，选中图形，再按住Ctrl进行操作。

二、案例介绍

1、案列1：在不会连接点操作时，我们仅能连接这种连线。

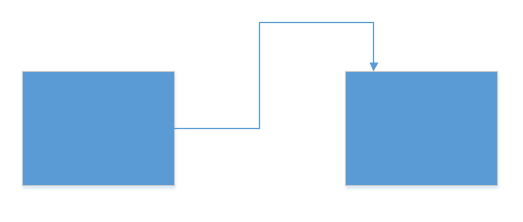

2、当我们会移动连接点后，就可以随意移动，画出自己想要的样子。

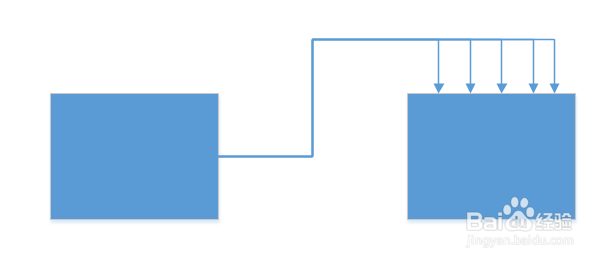

3、案例二：学会添加连接点后，我们就可以在图形的一边画出这种多分枝的样子。
