绝缘电阻测试仪

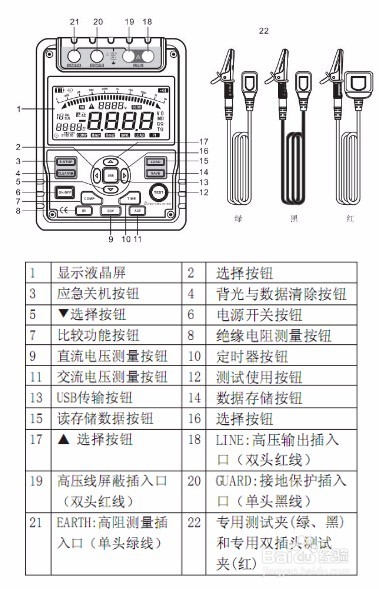

1、 ON/OFF ：
按ON/OFF一秒开机，再按一次关机。
2、 CLEAR/*：
短按打开或关闭背光源，长按擦除存储数据。
3、 E-STOP：
复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
4、 SAVE ：
存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。
5、 LOAD：（无高压输出时此功能有效）。
按一次，读第一组存储数据，再按退出LOAD操作。
6、 ▲：
当绝缘电阻测量无测试电压输出时，▲为测试电压上档选择键。当LOAD操作时，▲为上调下一组数据选择键。
7、 ▼：
当绝缘电阻测量无测试电压输出时，▼为测试电压下档选择键。当LOAD操作时，▼为下调下一组数据选择键。
8、 ：
(1)当定时测量绝缘电阻或测量极化指数时，用来递减设置间。
(2)当比较功能测量绝缘电阻时，用来递减设置电阻比较值。
(3)当极化指数测量结束时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。
9、 ：
(1)当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。
(2)当比较功能测量绝缘电阻时，用来递增设置电阻比较值。
(3)当极化指数测量结束时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。
10、 USB：
启动和停止仪器采样数据往电脑上进行传输。
11、 COMP：
绝缘电阻测量比较功能测量，开机时，比较值预设为10MΩ。
12、 TIME：
每按一次，循环设置绝缘电阻测量模式。
连续测量→定时器测量→极化指数测量。
13、 TEST：
用作开启和关闭绝缘电阻测试电压。
14、 IR：
绝缘电阻测量功能。
15、 DCV：
电压测量功能。
16、 ACV：
1、（1）按ON/OFF一秒开机, 开机时预设为测试电压为500V绝缘电阻连续测量档。
2、（2）当液晶屏左侧电池标记显示剩一格时，说明电池几乎耗尽需要更换电池；在此状态下还能做500V和1000V输出电压测量，准确度也不受到影响。但是，如果当电池标记为空格时，说明电池电量已到最低极限，必须更换电池。
1、 请勿在高压输出状态短路两个测试表笔或高压输出之后再去测量绝缘电阻，这种不当操作极易产生火花而引起火灾，还会损坏仪器本身。
操作注意1:
当500V测量电阻低于2MΩ、1000V测量电阻低于5MΩ、1500V测量电阻低于8MΩ、2500V测量电阻低于10MΩ时，测量时不要超过10秒。按IR键设置到绝缘电阻测量档，无测试电压输出时，按▲和▼键选择测试电压500V/1000V/1500V/2500V中之一。
操作注意2:
在测量绝缘电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

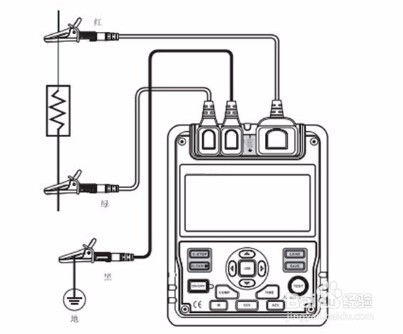

将红测试线插入“LINE”输入端口，黑测试线插入“GUARD”输入端口, 绿测试线插入“EARTH”输入端口。将红、黑鳄鱼夹接入被测电路，负极电压是从LINE端输出的。
选择以下绝缘电阻测量模式：
1、连续测量：
按TIME 键选择连续测量模式，在液晶屏上无定时器标志显示，此后按住TEST键1秒能够进行连续测量，输出绝缘电阻测试电压，测试红灯发亮，在液晶屏上高压提示符0.5s闪烁。在测试完以后，压下TEST键，关闭绝缘电阻测试电压，测试红灯灭且无高压提示符，在液晶屏上保持当前测量的绝缘电阻值。
2、定时器测量：
按TIME 键选择定时器测量模式，在液晶屏显示“TIME1”和定时器标志符号, 用“ ”和“ ”键设置时间（00：10～15：00,1分钟内以10秒步进，以后以30秒步进）, 此后压下TEST 键2 秒能够进行定时器测量，在液晶屏上TIME1标志0.5s 闪烁。当设定的时间到时自动结束测量，关闭绝缘电阻测试电压，并且在液晶屏上显示绝缘电阻值。
3、极化指数测量(能设置到任何时间)：
按TIME 键，在液晶屏显示“TIME1”和定时器标志符号,
用“← ”和“ → ”键设置TIME1时间(00:10～15:00,1分钟内以10
秒步进，以后以30秒步进），在设置完TIME1以后，再按TIME键，在显示屏显示“TIME2”、“PI”和定时器标志符号，用“← ”和“ → ”键设置TIME2时间（00:15～15:30，1分钟内以10秒步进，以后以30秒步进）。此后压下TEST键2秒，当TIME1设定时间到之前，在液晶屏上TIME1标志0.5s闪烁，当TIME2设定时间到之前，在液晶屏上TIME2标志0.5s闪烁，在设定时间TIME2测量结束后，在显示屏显示PI 值，用“← ”和“ → ”键循环显示极化指数、TIME2 绝缘电阻值和TIME1绝缘电阻值。
☆ 常识：极化指数=3 min～10min值/30sec～1min值
4、比较功能测量：
按COMP键选择比较功能测量模式，在液晶屏显示 “COMP”标志符号和电阻比较值，用“← ”和“ → ”键可设置电阻比较值（10MΩ、20MΩ、30MΩ、40MΩ、50MΩ、60MΩ、70MΩ、80MΩ、90MΩ、100MΩ、200MΩ、300MΩ、400MΩ、500MΩ、600MΩ、700MΩ、800MΩ、900MΩ、1GΩ、2GΩ、3GΩ、4GΩ、5GΩ、6GΩ、7GΩ、8GΩ、9GΩ、10GΩ、20GΩ、30GΩ、40GΩ、50GΩ、60GΩ、70GΩ、80GΩ、90GΩ、100GΩ），此后压下TEST键2秒，当绝缘电阻值比电阻比较值小，在液晶屏显示“NG” 标志符号， 否则， 在液晶屏显示“GOOD”标志符号。
