建筑结构图中WKL是什么意思
建筑结构图中的WKL依宏氽墓指的是屋面框架梁。

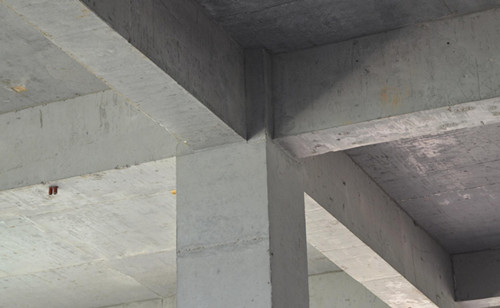

屋面框架梁（WKL），位于整个结构顶面，主要作用是承受隙漶萤蟾屋架的自重和屋面活荷载，其上所受力包括楼面恒荷载和活荷载。
框架梁的作用除了直接承受楼屋盖的荷载并将其传递给框架柱外，还有一个重要作用根，就是它和框架柱刚接形成梁柱抗侧力体系，共同抵抗风荷载和地震作用等水平方向的力。
扩展资料
屋面框架梁的恒荷载计算方式：按上人屋面取值2.0KN/㎡，不上人取0.5KN/㎡。
据建筑材料的不同，框架结构可分为：混凝土结构框架、钢框架、钢-混凝土（也称钢骨混凝土）框架。即可以采用钢筋混凝土、建筑钢材或者钢-混凝土（组合）制作框架梁或框架柱。
对于钢筋混凝土结构，根据现行中华人民共和国行业标准《高层建筑混凝土结构设计规程》JGJ3-2010第7.1.3条规定，两端与剪力墙刚接相连但跨高比不小于5的连梁宜按照框架梁设计。
参考资料来源：百度百科-屋面框架梁
参考资料来源：百度百科-框架梁
