耐热聚乙烯（PE-RT II型）保温复合塑料管结构

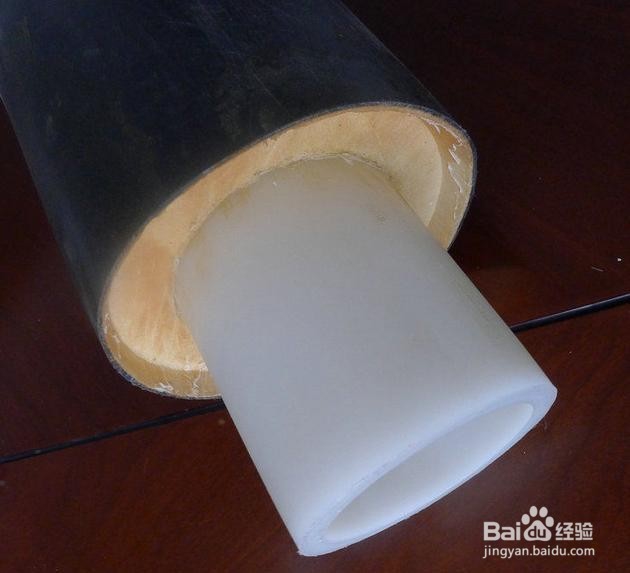

1、耐热聚乙烯（PE-RT II型）保温复合塑料管具有优良的性能被用于城镇集中供热二次管网管道系统，（PE-RT II型）保温复合塑料管主要由三个部分组成：外层为hdpe高密度聚乙烯管、中间层为聚氨酯泡沫塑料保温层、内层为工作管PE-RT II型管。（如图）

2、第一部分：外层（外护管） 外护管是保温层外，阻挡外力和环境对保温材料的破坏和影响的套管。高密度聚乙烯外护管是以高密度聚乙烯（HDPE）为原料采用先进设备及工艺进行生产，产品质量符合GB/T13663-2000 、GB/T 29047标准。 聚乙烯外护管具有机械强度高、耐冲击、耐环境应力开裂、耐腐蚀、耐低温、施工简便、密封无渗漏等特点。

3、第二部分：中间层（聚氨酯保温层）保温层在工作管与外护管之间，为保持管道输送介质温度而设置的保温材料层。保温层采用硬质聚氨酯泡沫塑料，充分添满（PE-RT II型）管与套管之间的间隙，并具有一定的粘接强度，使耐热聚乙烯（PE-RT II)管材、外套管及保温层三者之间形成一个牢固的整体。聚氨酯直埋保温管泡沫具有良好的机械性能和绝热性能，通常情况下可耐温120℃通过改性或与其它隔热材料组合可耐温180℃。

4、聚氨酯节能保温材料特点：1、导热系数小，聚氨酯泡沫的导热系数在几乎所有保温材料中是最低的，因此能使物料的热损失减少到最低限度。 2、防水、防腐、耐老化，由于聚氨酯泡沫的闭孔率可达92％以上，因此，用聚氨酯泡沫作为直埋管道的保温层，不仅可以起到保温隔热的作用，而且能有效地防止水，湿气以及其它种种腐蚀性液、气体的浸透，防止微生物的滋生和发展。 3、适应性强，聚氨酯泡沫能与各种材料进行牢固的粘合，因此，作为直埋管的保温层几乎无需考虑防腐败层与之粘合的问题。聚氨酯保温的适应温度为＋120℃～196℃，短时（十几小时）可达＋190℃。

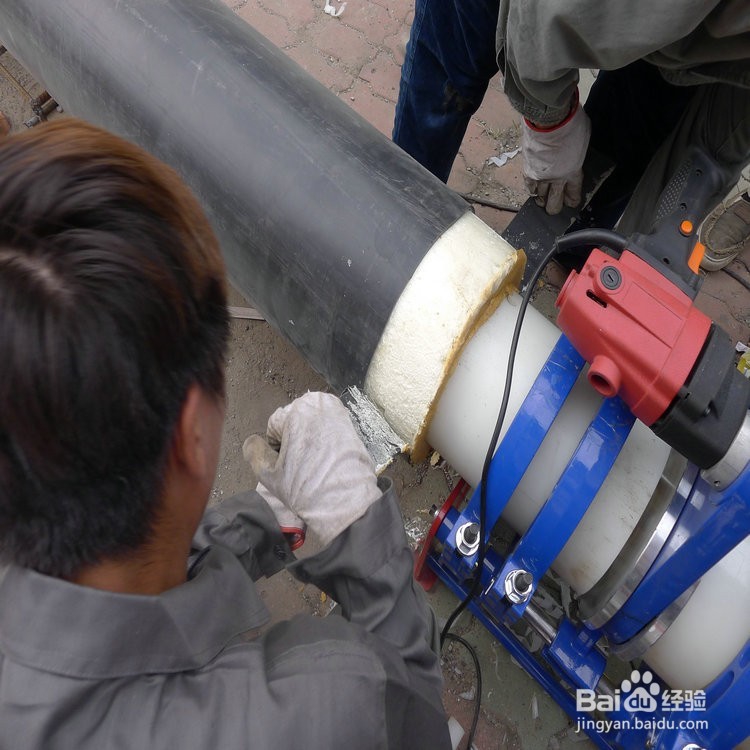

5、第三部分：内层（工作管）：工作管是保温复合塑料管中，用于输送介质的管材，应符合 GB/T 28799.2-2012的规定。PE-RT II管又名“ II型耐热聚乙烯管（PE-RT II型管）”，是法国道达尔XSENE XRT70 PE-RT II型耐热聚乙烯管材料，由高密度（hdpe）聚乙烯与己烯共聚而成的二型耐热聚乙烯（PE-RT II）管无需交联即具有优良的长期静液压强度；具有可焊接性，并可采用所有的熔接方法；PE-RT II材料抗冲击、耐开裂、耐划伤强度性极好，且柔韧性和长期蠕变性能好，具有与传统高密度聚乙烯相同的良好的耐低温 (-40℃)性能，长期工作的最低工作温度为-30℃，并能耐高温是属性即耐热 、环保，因此适用于工业用及民用建筑冷热水管路系统、饮用水系统、热力预制直埋管、以及高温热水管道系统等，尤其在北方应用于城镇供热系统二次管网以及温泉保温管道系统。（如图）
