如何使用Excel制作仪表盘

1、首先来看下绘制图表所需要的数据，只有一个数据，就是「健康度」，健康度的范围是「0.6~1」，而指针的范围是「0~180」度，计算公式为：=(1-健康度)/0.4*180

2、同时我们用散点图来模拟「指针序列」，起点为「0,0」，终点的计算公式分别为：x终点：=COS(RADIANS(指针角度))*0.75y终点：=SIN(RADIANS(指针角度))*0.75同时插入素材图片

3、直接插入一个空的「饼图」用于模拟仪表盘的整个圆

4、右击饼图，点击「选择数据」，然后新建一个名为「辅助数据」的空数据，如下：

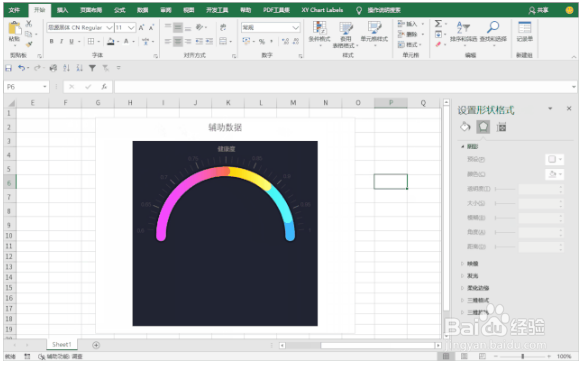

5、接着将「饼图」设置成「无填充/线条」，然后将「图片」粘贴到「绘图区域」，就完成了仪表盘背景的构建。

6、右击继续添加数据，名称为「指针」，数据系列随意，添加完成之后在更改图表类型「带直线标记的散点图」

7、将刚刚更改为「散点图」的数据重新选择，并且调整坐标轴的范围为「-1.4~1.4」效果如下

8、将网格线去除、图表填充成同色背景、调整指针的宽度、添加数据指标，得到如下效果

9、插入线条，用于手工模拟「图例」，没有太多技巧，插入多根线条，设置渐变填充，最后将所有元素拼接起来就完成了。
