如何将CAD中的表格转换成Excel

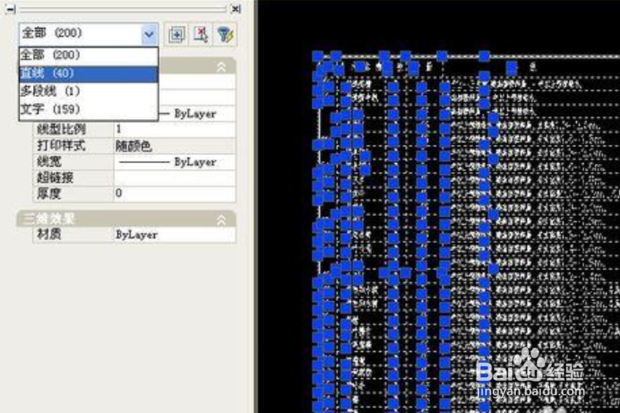

1、在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式，如下图

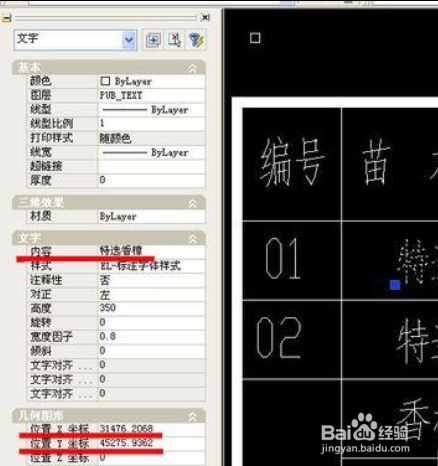

2、选择其中一个文字，按CTRL+1显示属性，分析转换文件需要的属性。在这个例子中用红线画出了所需要的3个属性：分别是x坐标，y坐标，文字内容

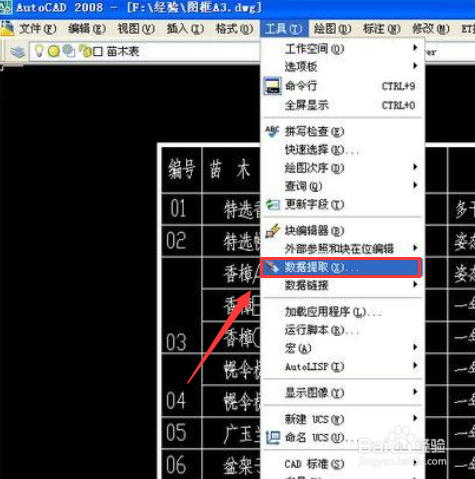

3、点击工具-数据提取

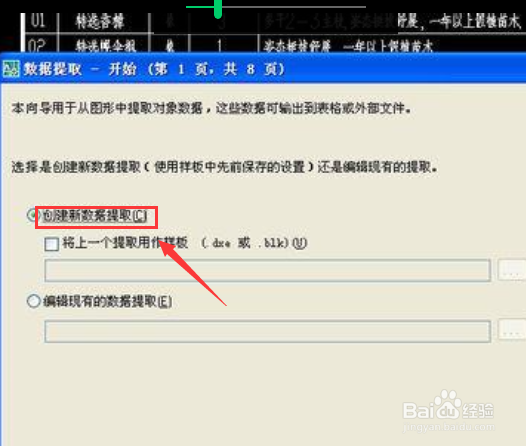

4、创建数据提取，

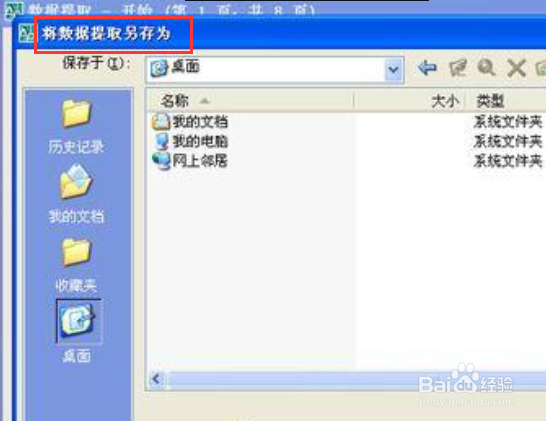

5、第一次做这个转换需要设置样板的存放位置

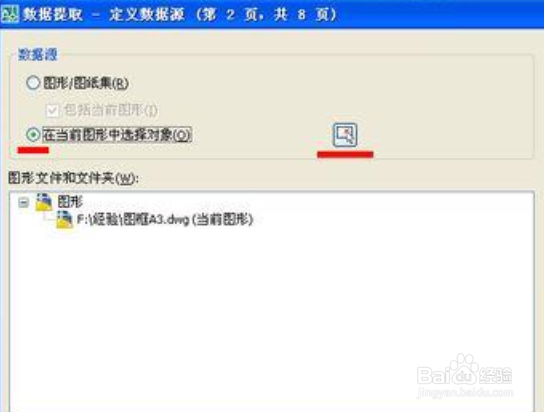

6、定义数据源，选择在当前图形中选择对象，全选目标，点下一步

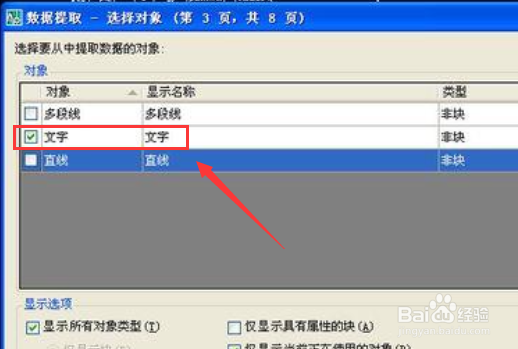

7、将要提取的数据对象，只勾选文字，点下一步

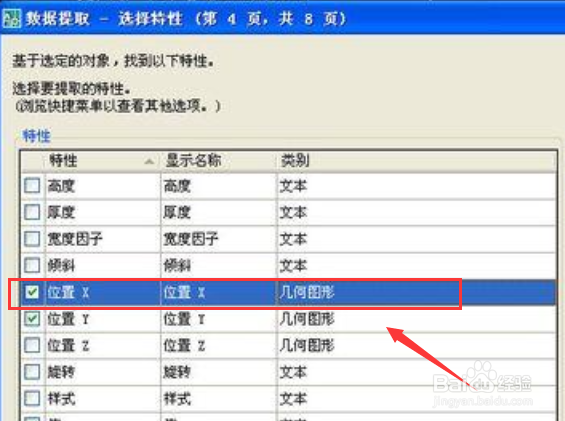

8、选择特性，按照之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步

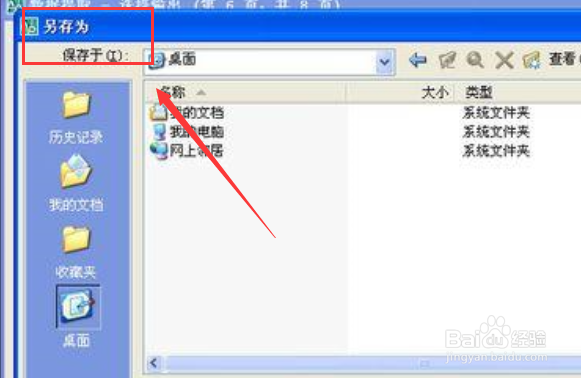

9、选择另存文件位置，按照步骤直至完成

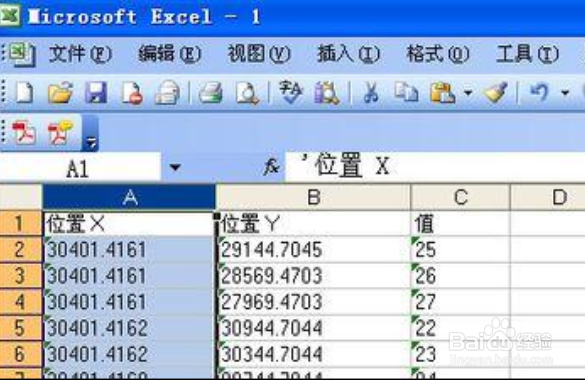

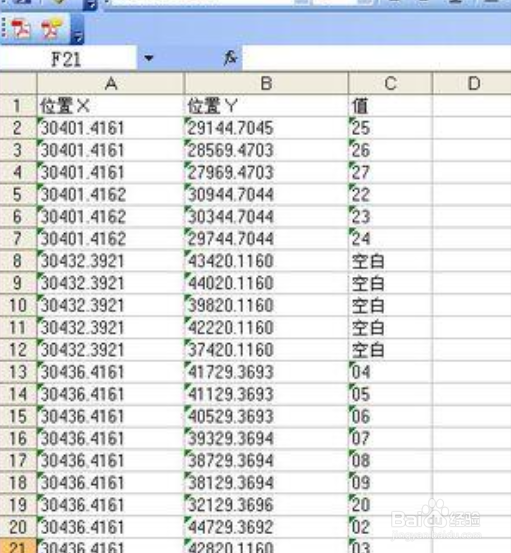

10、打开生成的EXCEL文件
11、按X坐标，选择升序排列，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序

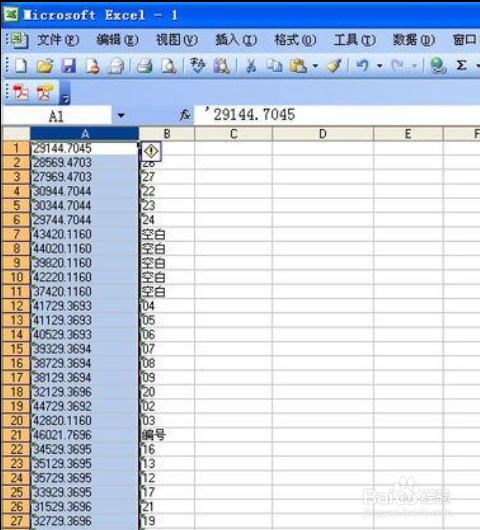

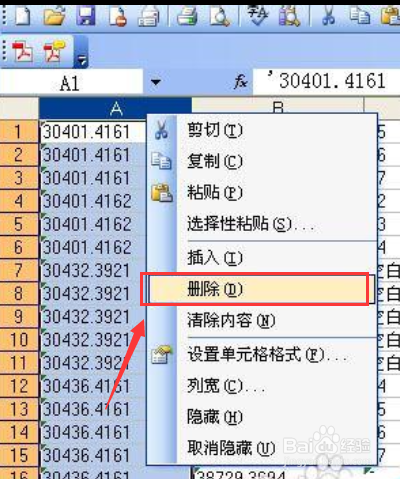

12、在生成的文件中，删除表格的坐标X列，它已经没有用处了
13、分别按照Y坐标列，做降序排列，注意是降序，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序

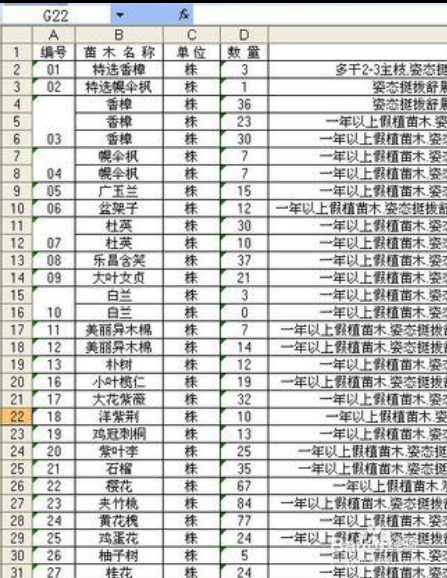

14、整理表格，将所有坐标列都删除，最后整理一下表格，刷一刷文字样式，完成了最终作品
