如何使用MaxplusII编译FPGA电路图网表和程序

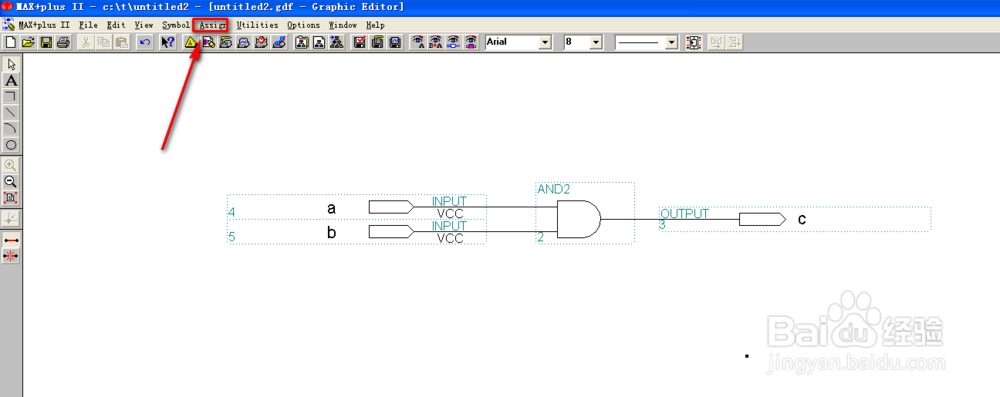

1、我们这里默认的网表是上次我们输入的与门不会的可以查看我上个经验我们点击顶栏菜单的Assign

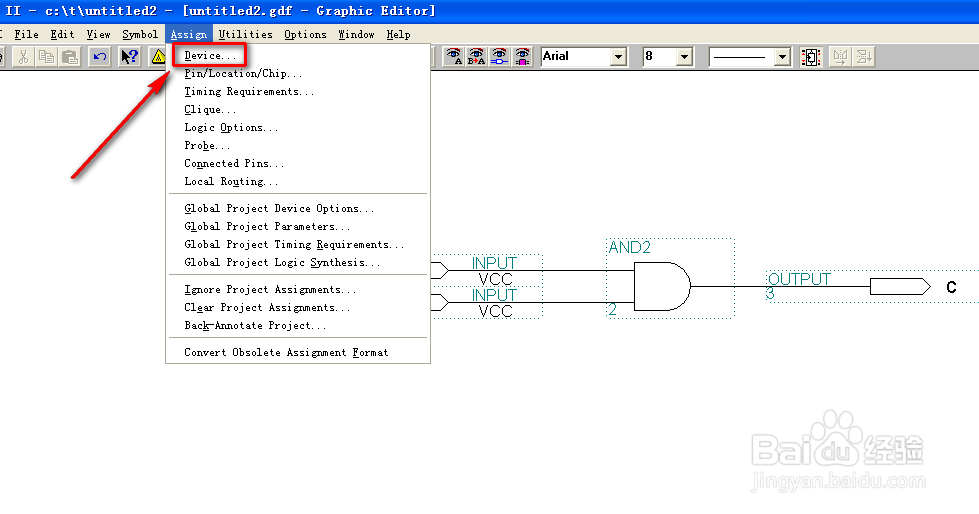

2、在弹出的菜单里面我们选择Device选择我们需要使用的FPGA芯片

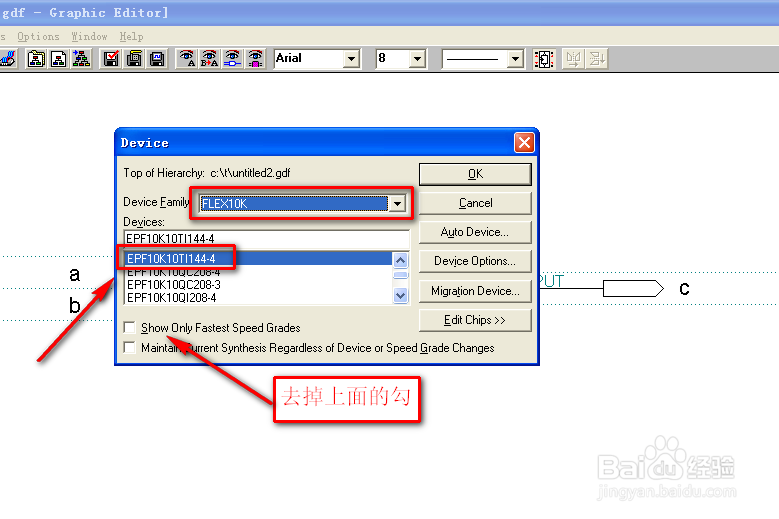

3、Device Family：FLEX10KDevice选择：144-4记得取消下面的勾，不然显示不出来当然，如果你有需要的芯片可以自己选择芯片

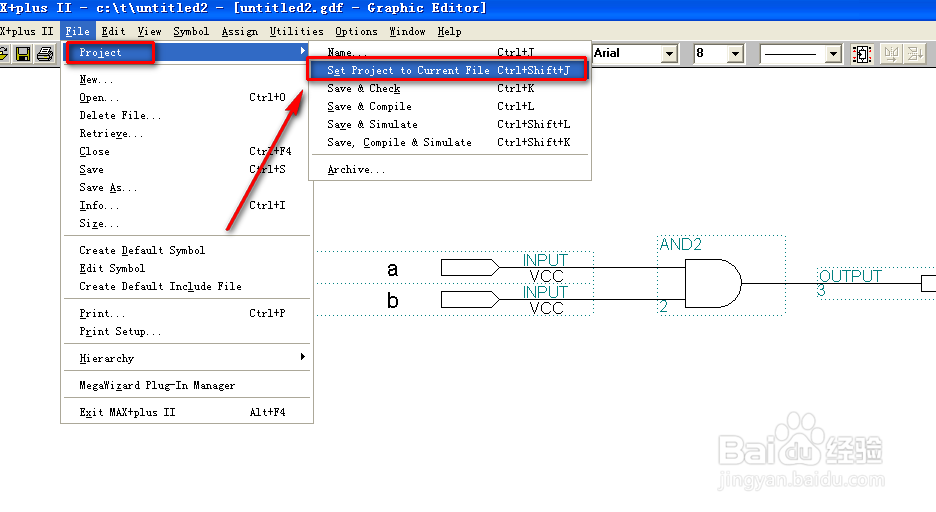

4、我们点击File->Project->Set Project to Current File将项目设置为当前目录

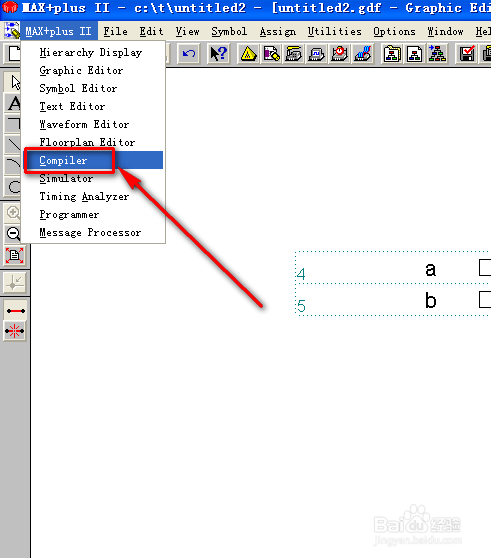

5、我们在顶栏菜单中点击MaxplusII->Compiler进行编译

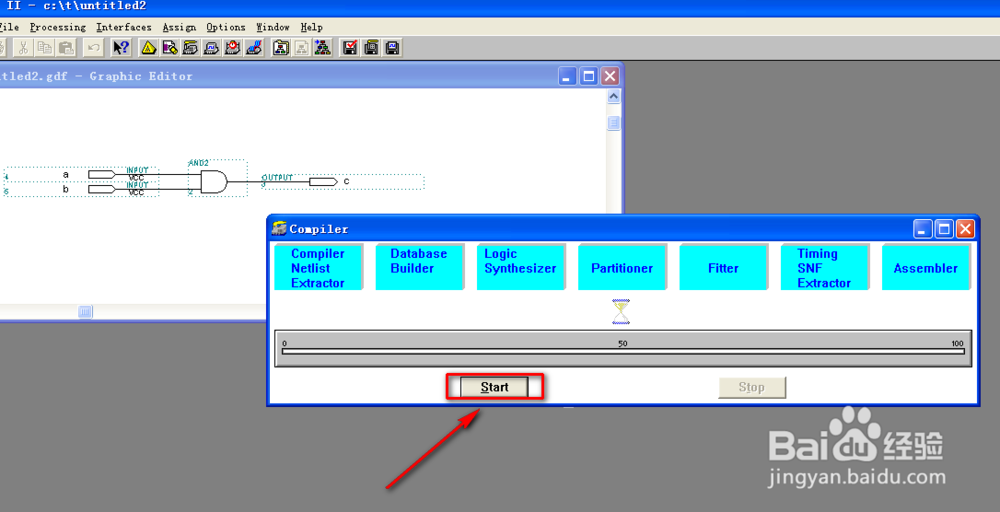

6、在弹出的Compiler对话框中我们选择start进行网表的编译操作

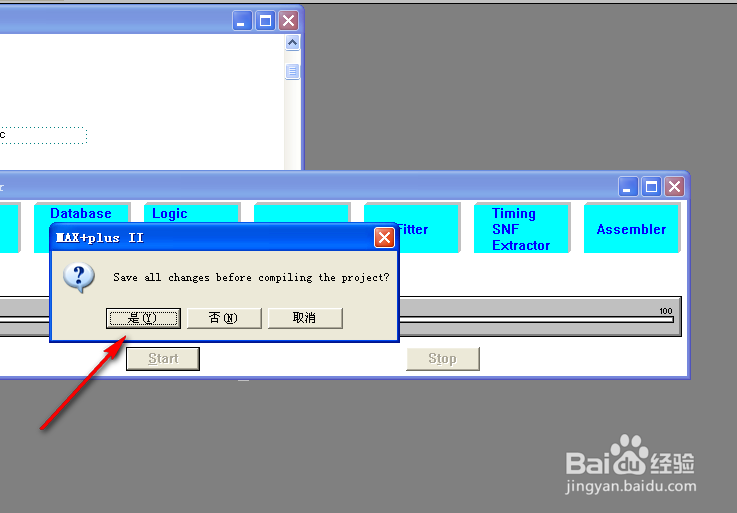

7、这里提示是否需要保存全部的更改这里我们选择是

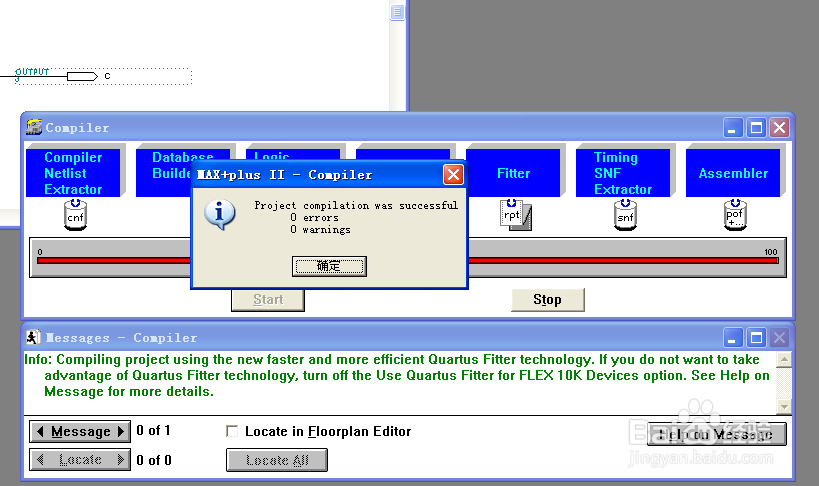

8、这里编译的结果0错误，0警告就代表没啥问题了
