UG10.0练习草图十五简单图形

2025-05-24 04:44:46

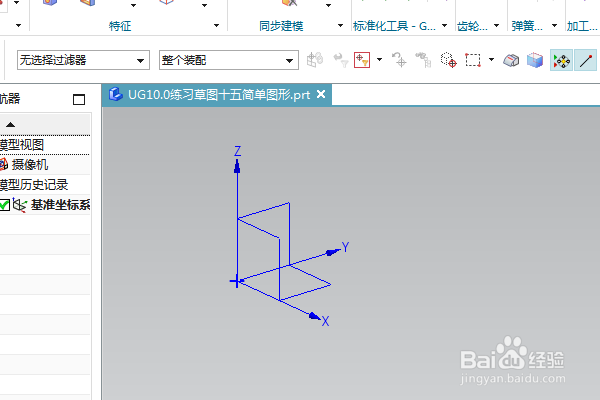

1、如下图所示,打开UG12.0软件,新建一空白的模型文件,另存为:UG10.0练习草图十五简单图形

UG10.0练习草图十五简单图形

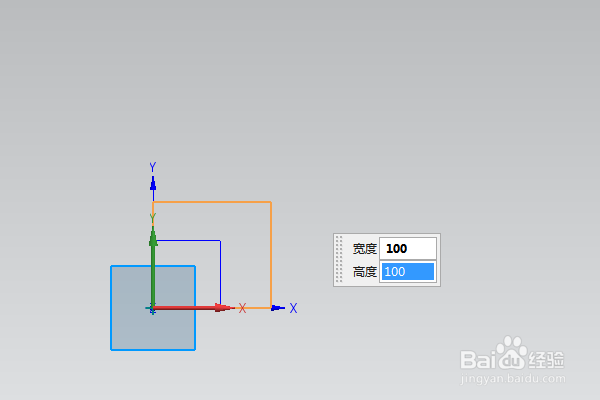

3、点击草图工具栏中的矩形命令,点击坐标原点,输入宽度和高度都是100,回车,完成正方形的绘制。

UG10.0练习草图十五简单图形

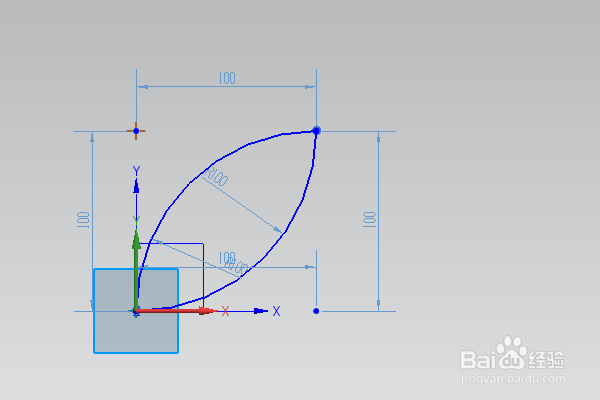

5、点击草图工具栏中的快速修剪命令,修剪正方形和两个大圆的圆弧,只留下相交区域的小圆弧,点击完成,退出草图。

UG10.0练习草图十五简单图形

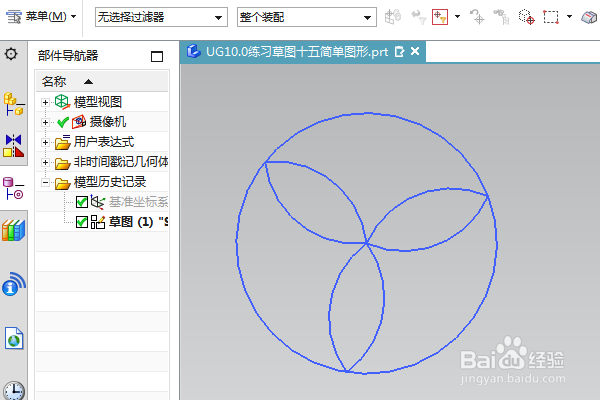

7、点击草图工具栏中的圆命令,点击坐标原点,再点击圆弧的另一端点,画一个圆,点击完成,退出草图。

UG10.0练习草图十五简单图形
