如何用UG12.0创建一盘香模型

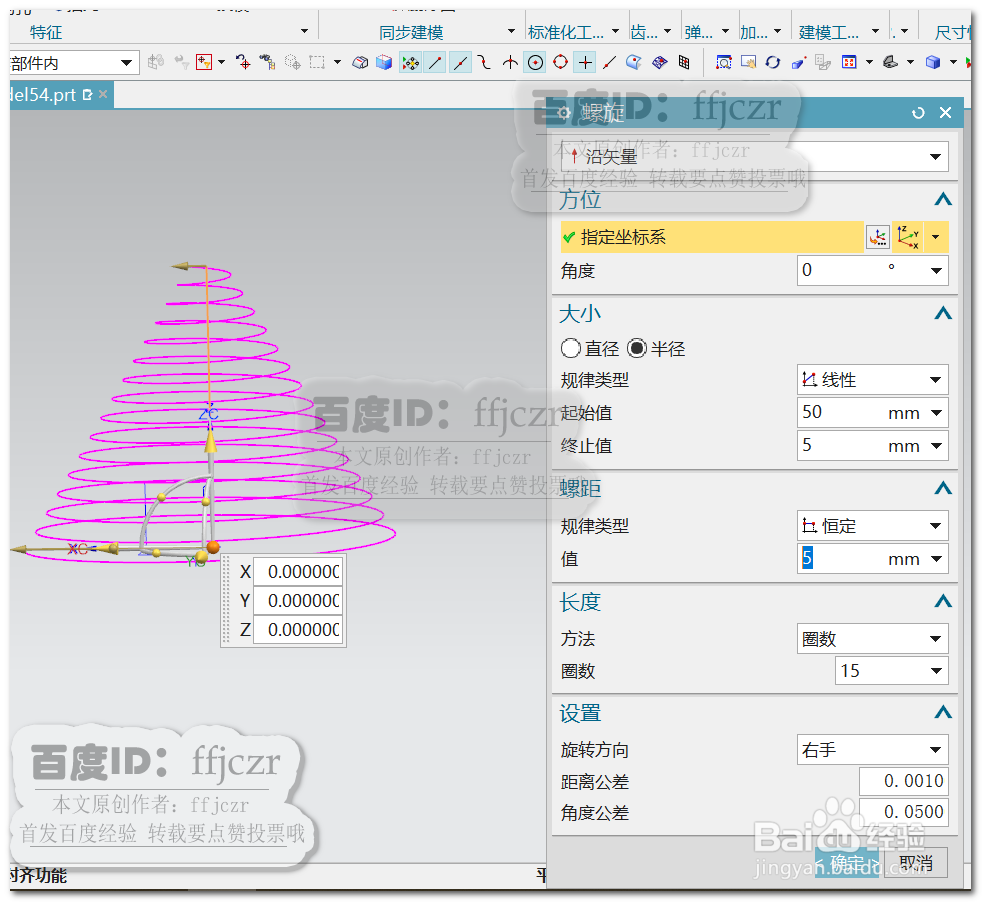

1、 创建一个螺旋线，矢量为Z正向，大小选用半径，规律类型为线性，起始值为50，终止值为5；螺距规律类型为恒定，值为5；长度方法为圈数，值为15。

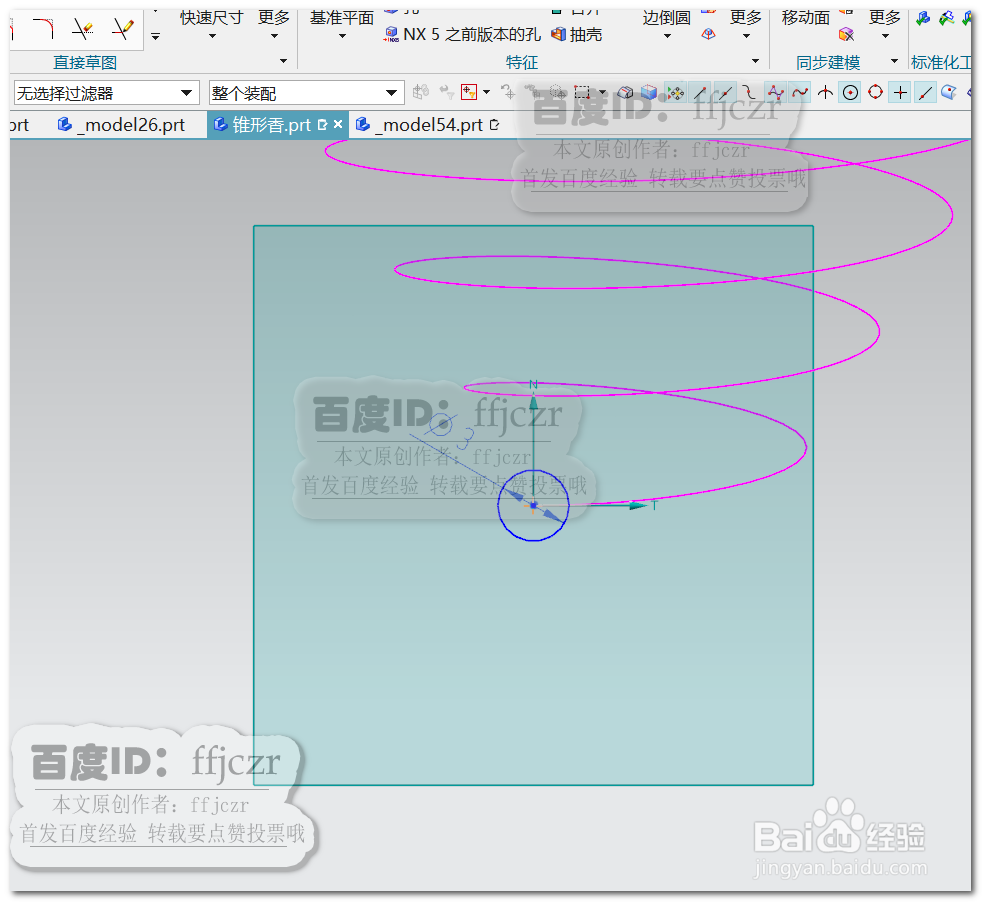

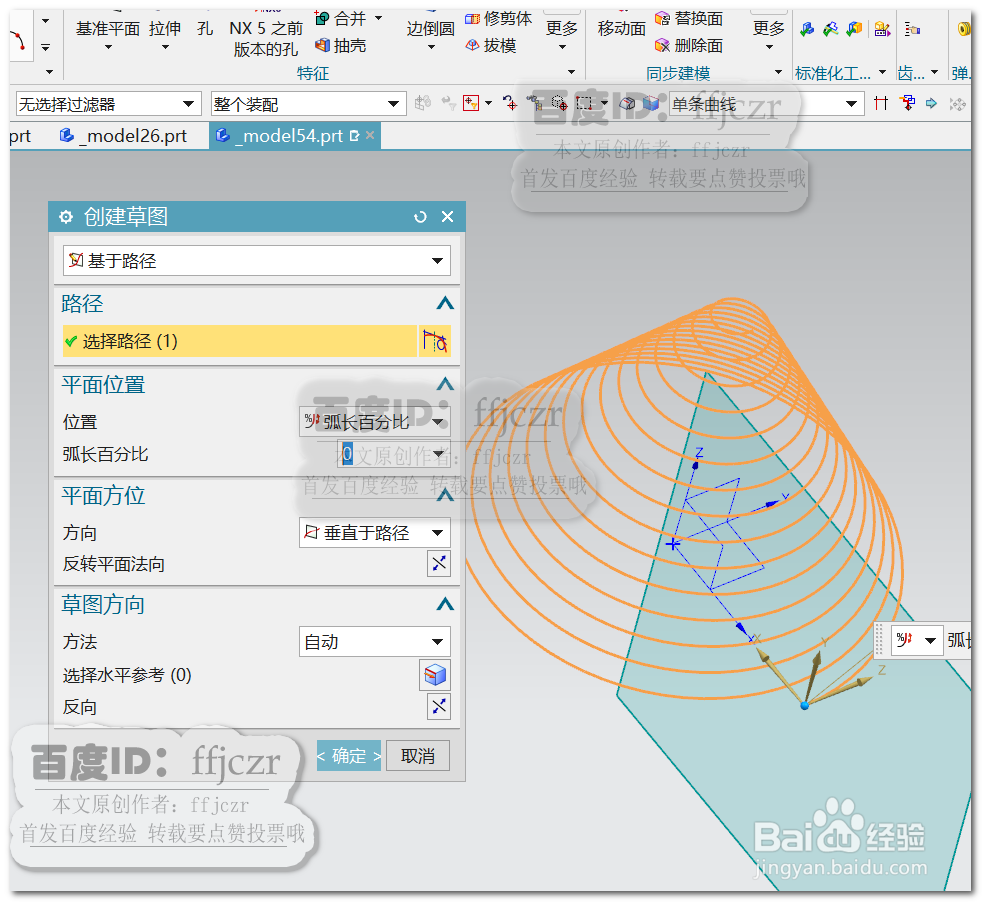

2、 选用基于路径创建草图，选择路径为上步创建的螺旋线；平面位置处于螺蚰骖截彀旋线底部的端点垂直于路径的方向。 草绘中，以坐标原点为圆心，绘出直径为5的圆。

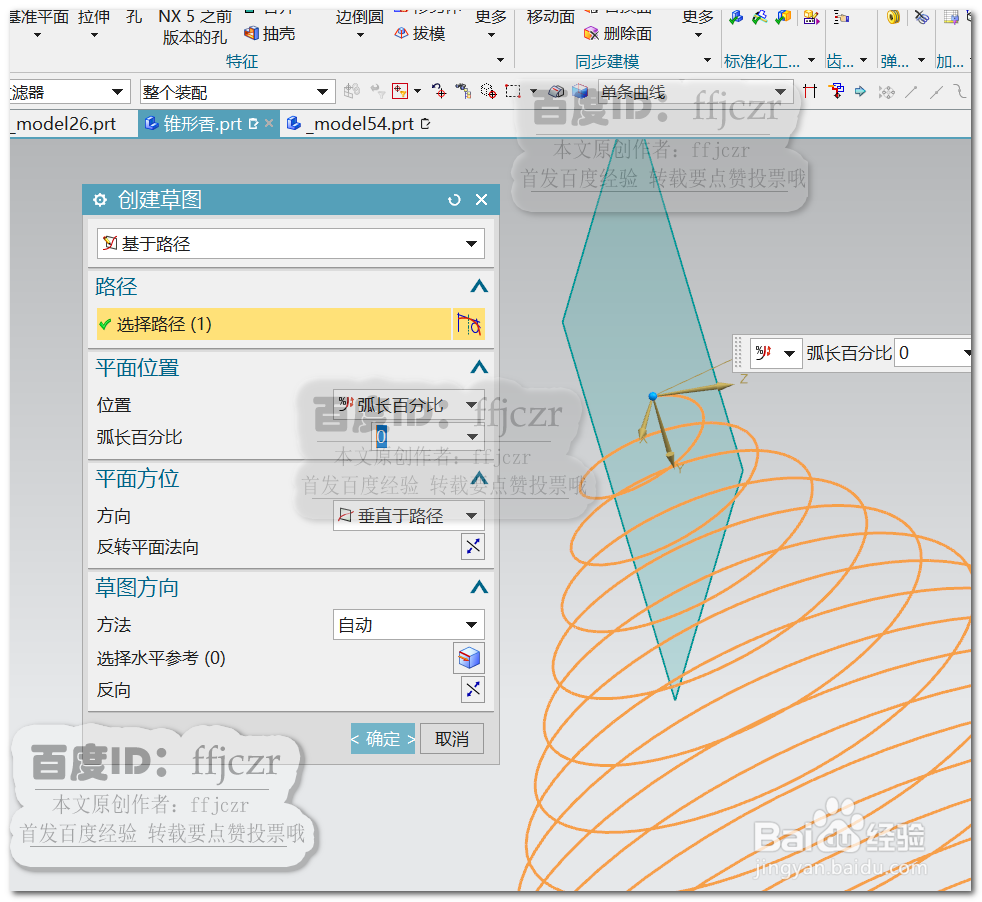

3、 选用基于路径创建草图，选择路径为上步创建的螺旋线；平面位置处于瞪漶迥冢螺旋线顶部的端点垂直于路径的方向。 草绘中，以坐标原点为圆心，绘出直径为3的圆。

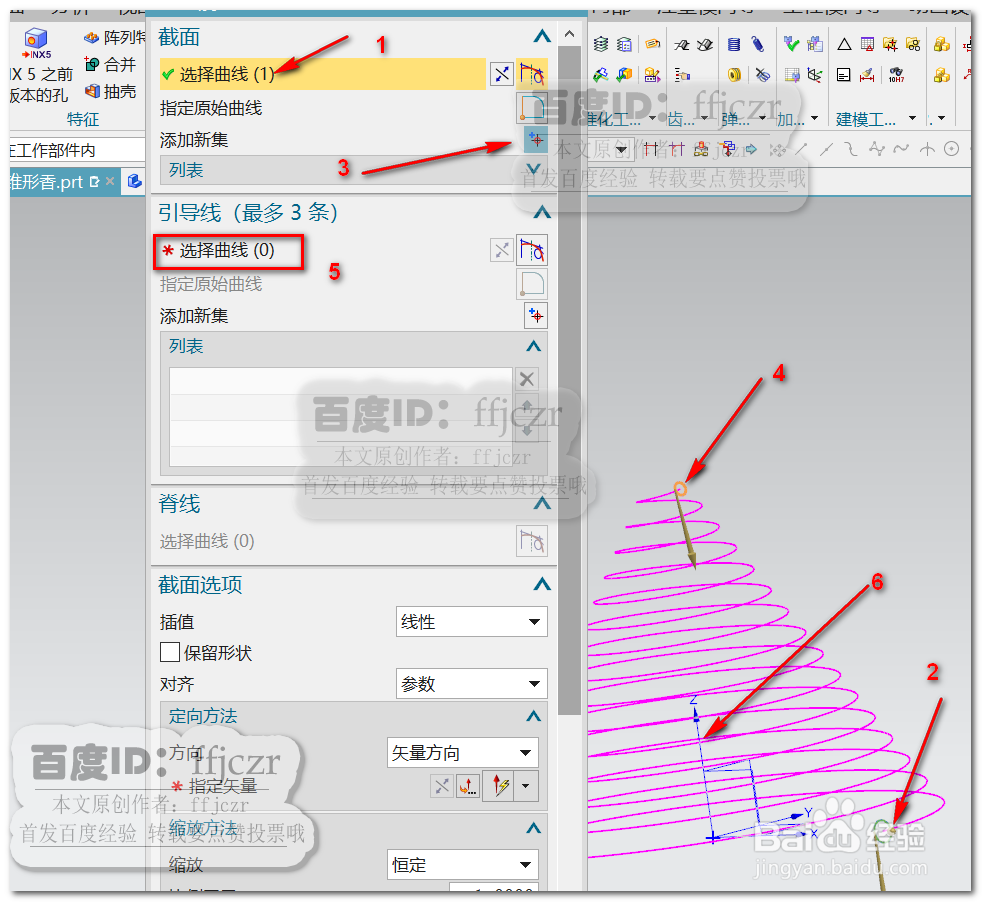

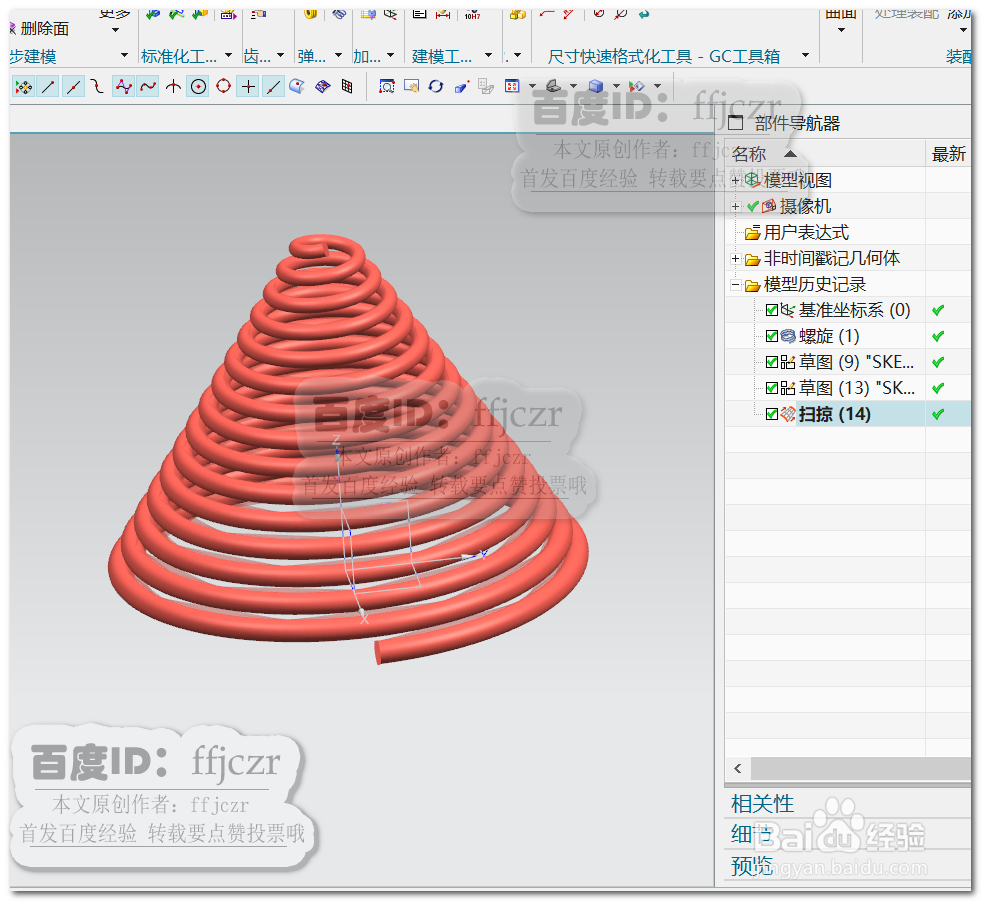

4、 选用扫掠命令，截面线选择上二步绘得二个圆中的一个，点击添加新集后，再选择另一个圆。引导线为螺旋线。定向方法中是矢量为Z。

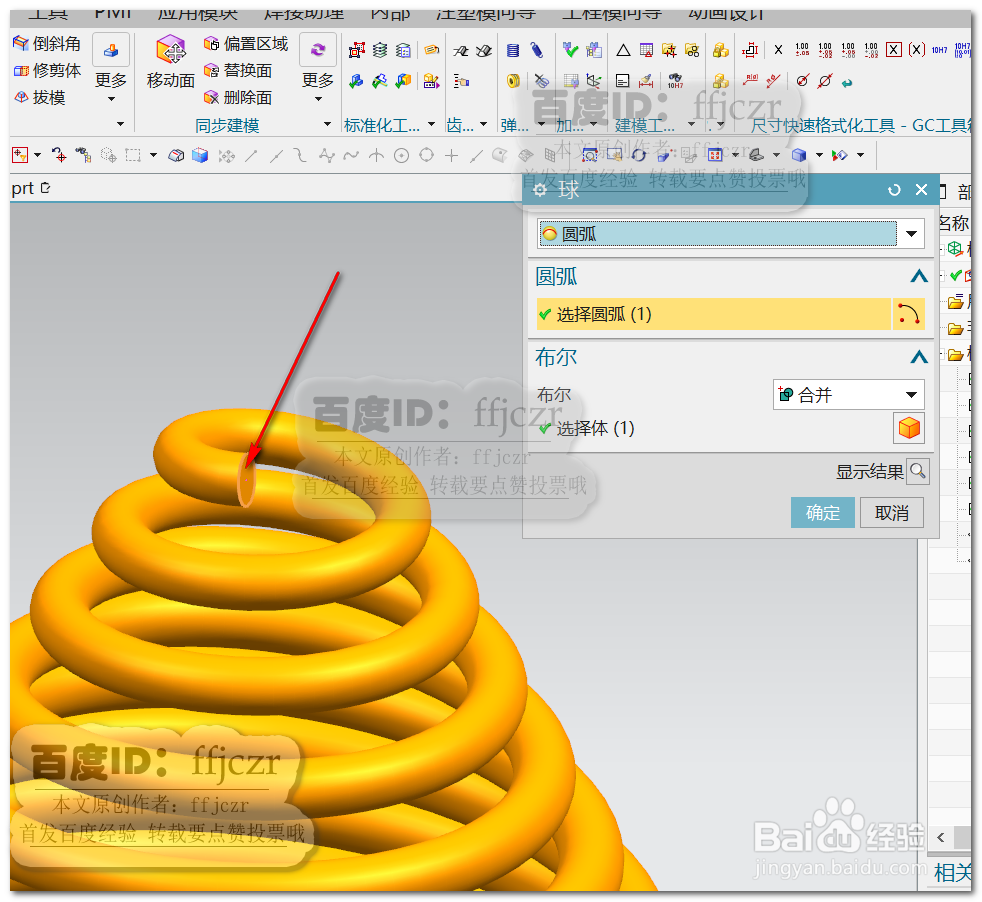

5、 选用球命令，以圆弧创建圆球，选择扫掠上端横截面边作为圆球的圆弧边。布尔为合并。 盘香模型创建完成。
