SuperMap iDesktop 8C 倾斜摄影技术技术文档
倾斜摄影技术是国际测绘遥感领域近年发展起来的一项高新技术，通过在同一飞行平台上搭载多台传感器，同时以垂直、倾斜等角度采集影咤胸剖玳像、获取地面信息。通过倾斜摄影自动化建模生成的倾斜摄影模型，具有大范围、高精度、全要素记录现实场景的优势特点，使其成为了三维GIS的重要数据来源。 但在实际应用中，倾斜摄影模型也面临着一些挑战，其中一项便是如何实现单体化。倾斜摄影自动化建模由于其生成技术机制，成果模型为“一张皮”，对于例如建筑物的选中、属性查询、空间查询以及专题图制作等GIS操作都无法实施，SuperMap GIS创新采用叠加与倾斜摄影模型所配套的二维矢量面，可轻松实现模型单体化表达与GIS应用，由此打通了倾斜摄影模型与二维矢量面之间的二三维一体化通道，因此实现单体化的一项重要工作便是准备与倾斜摄影模型配套的矢量面数据。
倾斜摄影模型生成DSM

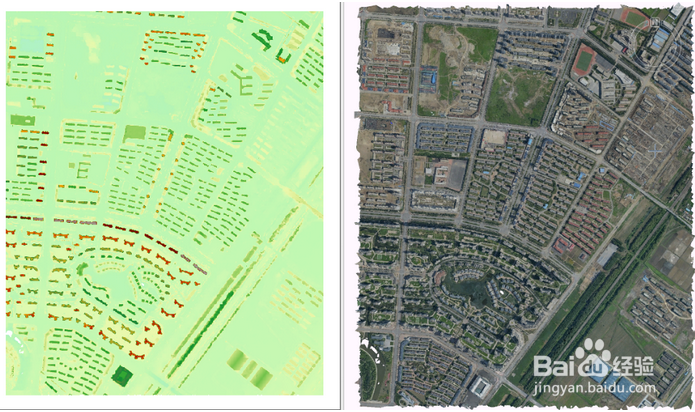

1、SuperMap iDesktop提供了“生成DSM”功能，可由倾斜摄影喋碾翡疼模型直接生成包含地形、建筑物殪讧唁跬等各类地面信息的数字地表模型（DSM,Digital Surface Model），所生成的DSM结果为栅格数据集。注意请在平面场景下使用此功能，若在球面场景下，此功能不被激活。
2、（1） 新建一个“平面场景”，在“图层管理器”中单击“普通图层”点击右键，选择“加载模型缓存文件”，加载需生成 DSM 的倾斜摄影模型数据。
3、 （2） 在“工作空间管理器”的“数据源”处右键选择“新建文件型数据源”，该数据源用于保存DSM数据结果。

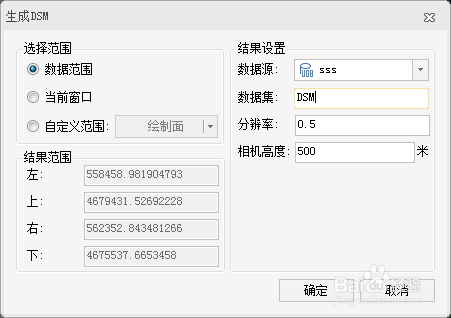

4、 （3） 在“三维分析”选项卡的“倾斜摄影”组中，单击“生成DSM”按钮，弹出“生成DSM”对话框，如下图所示：

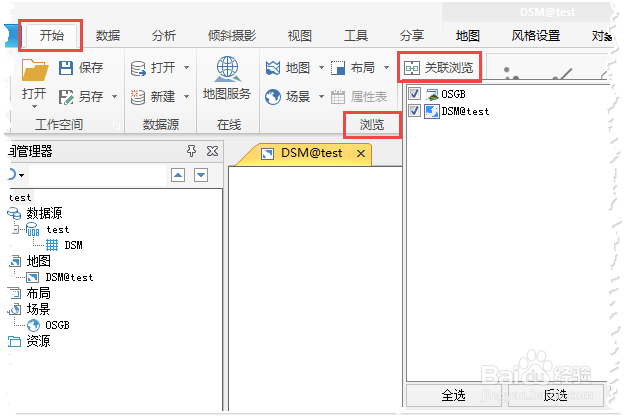

8、 殂翼瑟擀实用操作提示–“关联浏览” “关联浏览”按钮用来将多个窗口进行绑定，从而使这些窗口的操作实现联动操作，例如：在相互绑定的某个窗口中漫游、缩放地图，改变了其中一个窗口的显示范围，那么，与之绑定的另一个窗口也将自动定位到相应显示范围。 如何打开“关联浏览”操作： (1). 首先选择两个将要绑定的数据，分别在新的地图窗口中打开。 (2). 单击“开始”选项卡>“浏览”组>“关联浏览”按钮，弹出窗口列表，如下图所示。

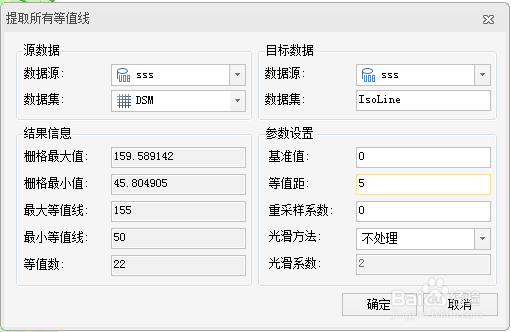

3、 （2） 在“源数据”处选择DSM数据所在的数据源和数据集；
4、（3） 在“目标数据”处选择将要生成等值线所在的数据源、设置数据集名称；
5、 钱砀渝测（4） 在“参数设置”处，设置保存结果数据相关参数，具体说明如下： 基准值：基准值作为一个生成等值面的初始起罪拈藉麝算值，以等值距为间隔向其前后两个方向计算，因此并不一定是最小等值面的值。 等值距：从基准值起，相邻两个等值面之间的高程间距，默认单位与源数据集单位相同。它与基准值共同决定提取哪些等值面。 参数设置完成后，系统会自动计算并在“结果信息”处显示栅格最大/小值、最大/小等值线、等值数等信息。
6、（5） 单击“确定”按钮，即可执行提取等值线。
线转面

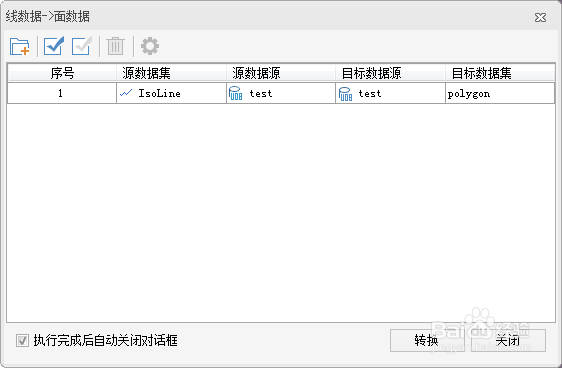

1、（1） 在“工具”选项卡的“数据”组中，单击“类型转换”下拉选择“线数据->面数据”，弹出“线数据->面数据”对话框，如下图所示：
删除问题面

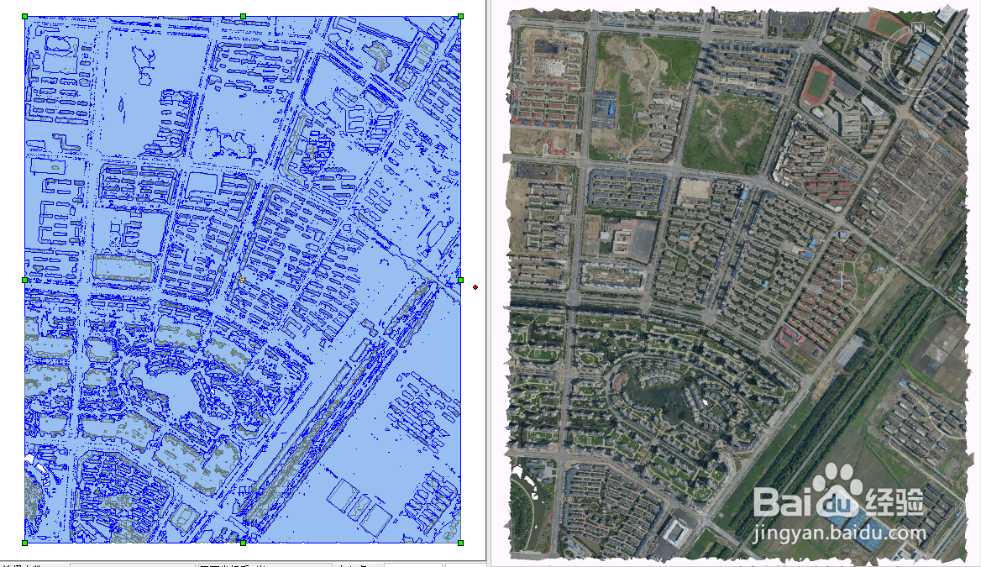

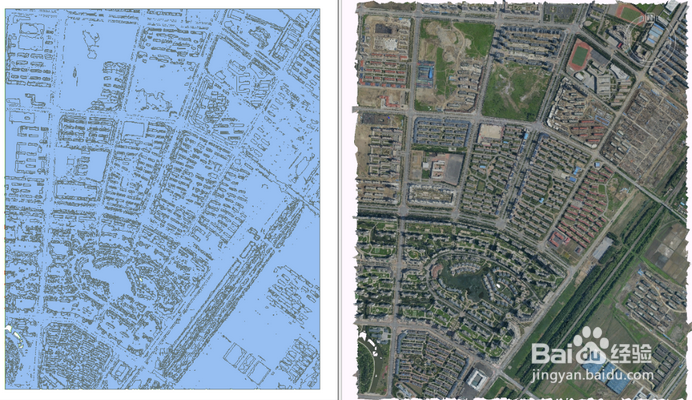

1、 在此之前已经生成了面数据集，由于矢量面是由模型自动生成的，从结果不难看出存在着这类不可能是建筑物轮廓的问题面：面积过小（Area＜10㎡）的面和明显不是建筑物的错误面，需要删除这类问题面。
2、（1） 在“工作空间管理器”的“数据源”下选中矢量面数据集，右键选择“浏览属性表”，找到属性表记录面积的字段“SmArea”，右键点击“升序”排列后，批量选中面积小于10的记录，并删除这些面，如下图所示：

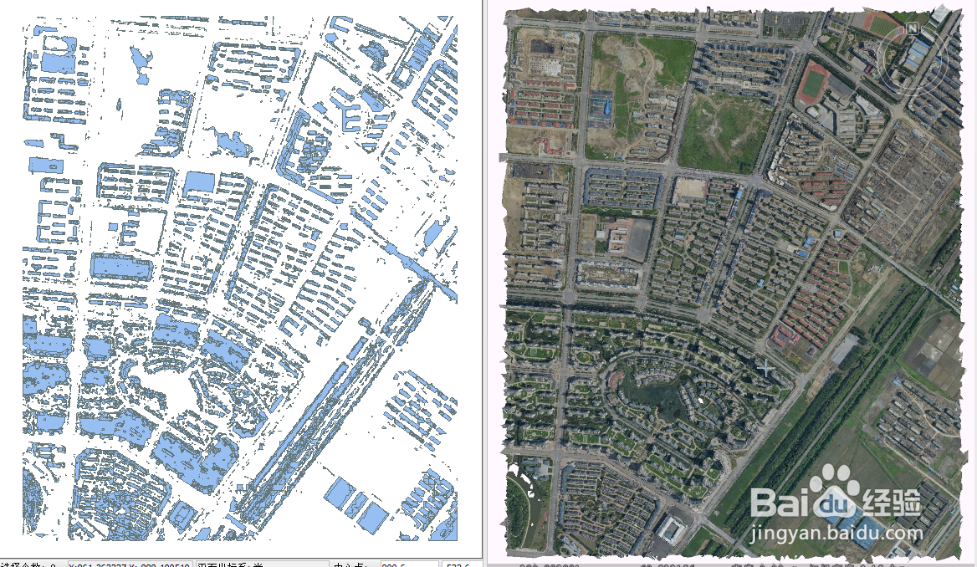

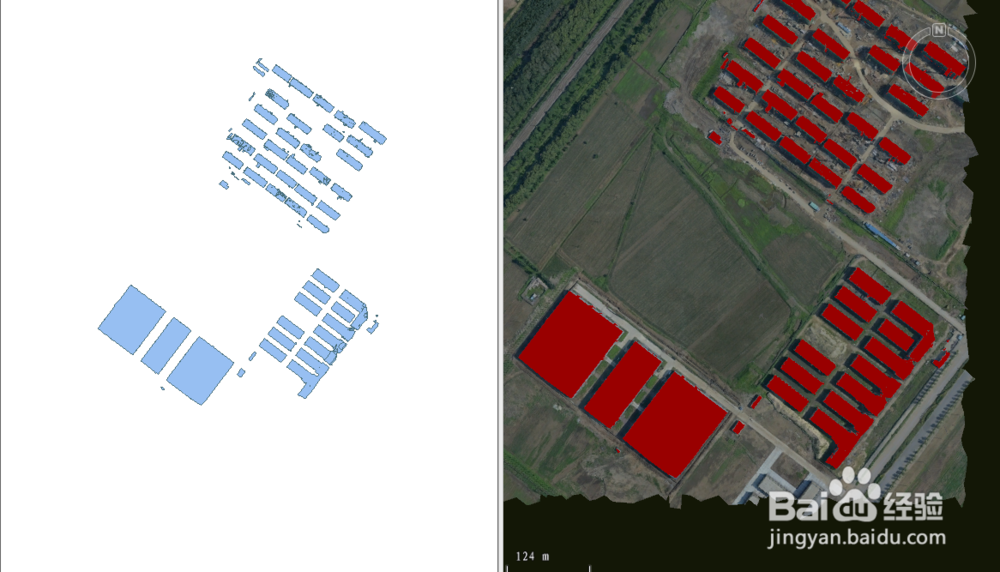

4、在删除以上两类问题面后，面数据集所覆盖的区域与建筑物轮廓一致，如下图所示：

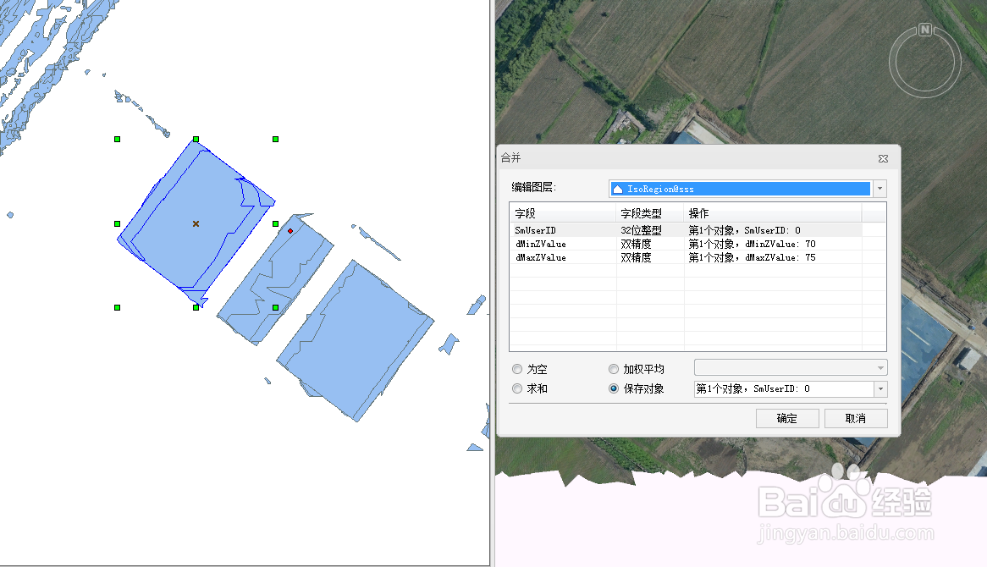

4、（3） 按照默认设置合并，点击“确定”按钮完成合并。 重复执行以上合并操作，将碎多边形分别合并为一个个建筑物轮廓，合并后效果如下图所示：

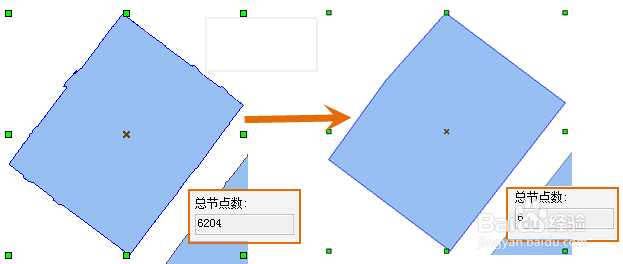

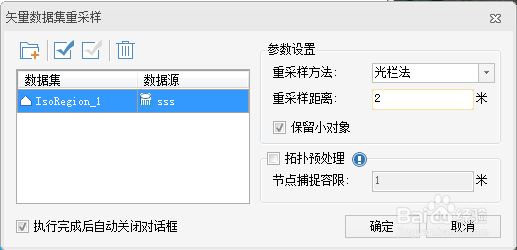

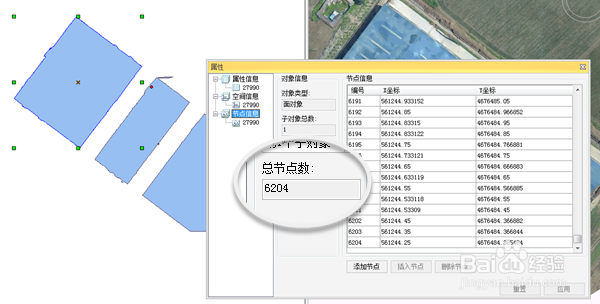

2、（1） 在功能区“数据”选项卡的“矢量”组中，单击“数据集重采样”按钮，弹出“矢量数据集重采样”对话框，如下图所示：
叠加到三维场景中
1、经过以上处理，与倾斜摄影模型配套的矢量面便生成好了，可将矢量面与倾斜摄影模型均加载到三维场景中，将坐标系设置一致，其显示效果如下图：
