catia零件设计中如何阵列、平移、镜像零件模型

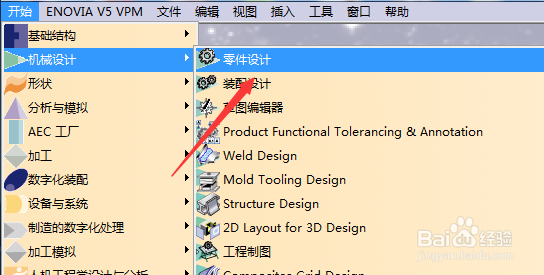

1、首先启动软件后，通过下图所示路径新建一个零件模型，也可以打开已创建的模型。

2、建立下列模型，以此为例，介绍如何阵列。

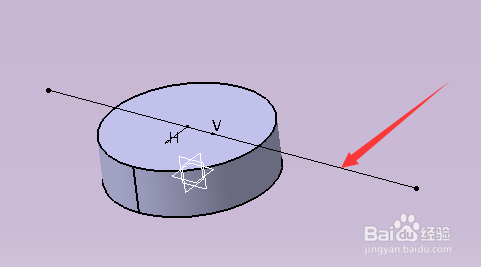

3、这里介绍沿直线阵列，所以要有参考线，这里在圆柱体上表面平面创建了一个直线草图，如下图所示，注意该线为草图中直线工具绘制，如果用轴线绘制，退出草图空间后，不会显示。

4、接着图形树中选中要阵列的模型部分，如果不连续，按“Ctrl”加鼠标点击选中，然后点击箭头所指阵列按钮。

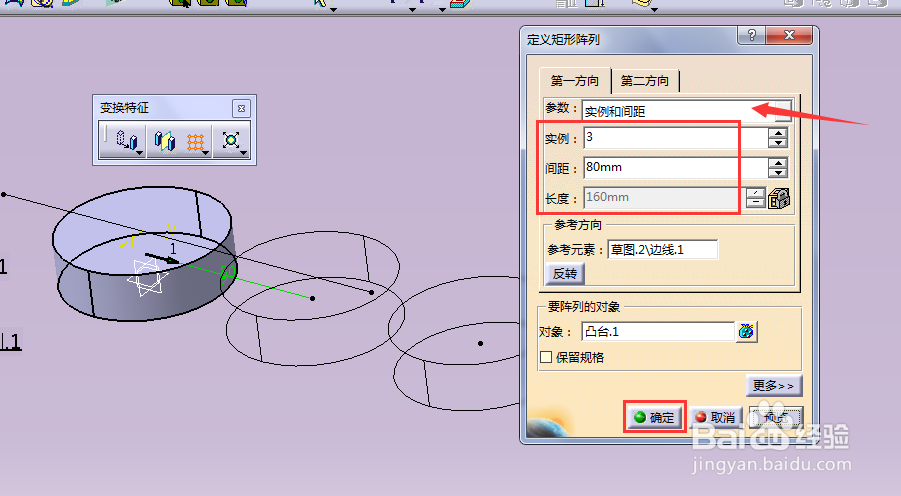

5、弹出设置选项进行相应设置，如下图所示，箭头所指可以设置阵列方法，红框中可以设置个数和间距，设置完成单击“确定”即可，注意的是还有其他阵列方法（如圆形阵列），通过按钮下拉三角选择，这里不再进行介绍。

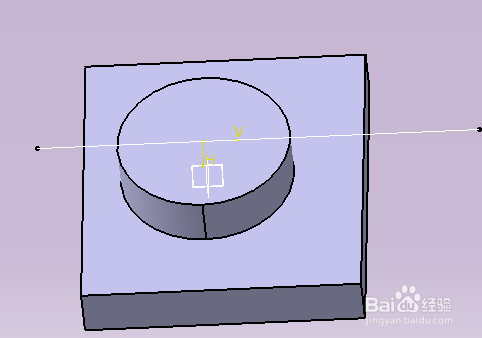

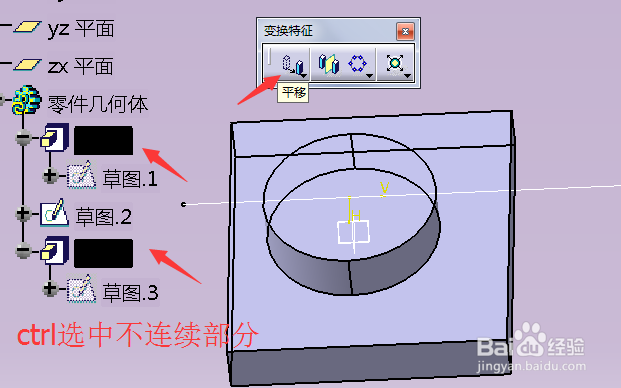

6、接着以下列模型为例，介绍平移和镜像，首先介绍平移。首先图形树选择需平移部分，然后点击平移按钮。

7、如有弹出窗口，选择“是”，在软件窗口左下角，设置平移方向和距离，方向首先选择之前创建的直线草图，接着设置距离，下图2中红框内容可以调整沿直线平移方向，点击可以更改方向，设置完成点击“确定”即可。

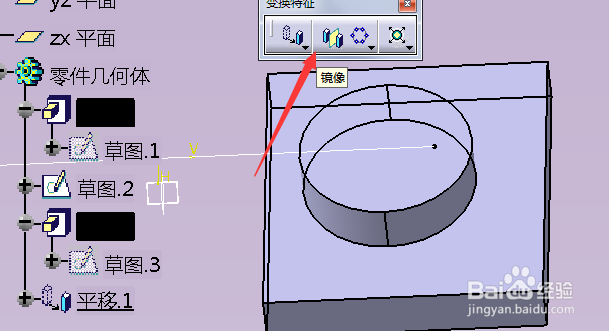

8、接着介绍镜像，同理图形树选择要镜像的部分后，点击镜像按钮。

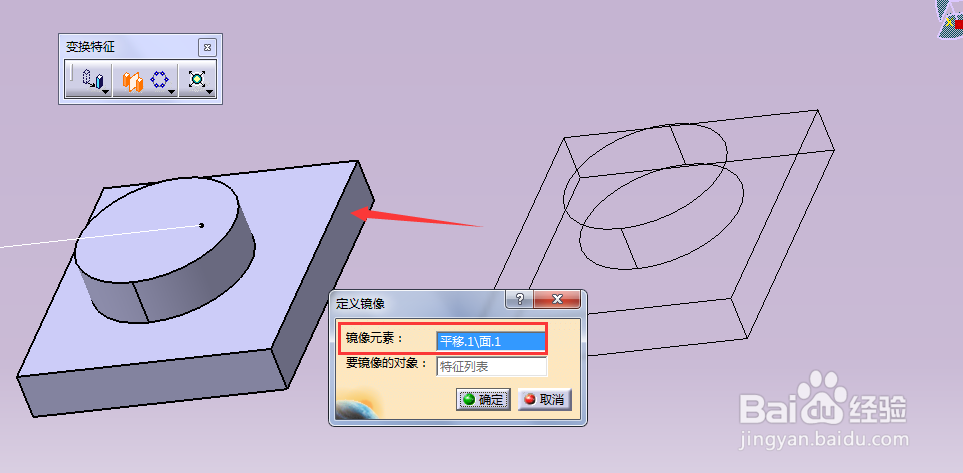

9、弹出设置窗口中，镜像元素需为平面，这里选择箭头所指平面，镜像元素不用设置，之前已经选择，设置完成，单击“确定”即可，镜像完成。
