信号发生器自带10MHZ信号源的两种频率测量方法

1、首先准备一台数字发生器，其具备两个特点：

1.具有频率计功能

2.具有10Mhz稳定频率源

2、拿出一根BNC线，将其一端固定在Counter的BNC公头上（红框1）

3、将该线的另一端连接到10Mhz稳定频率源的BNC公头上（红框1），

该输出源具有输出阻抗50Ω。

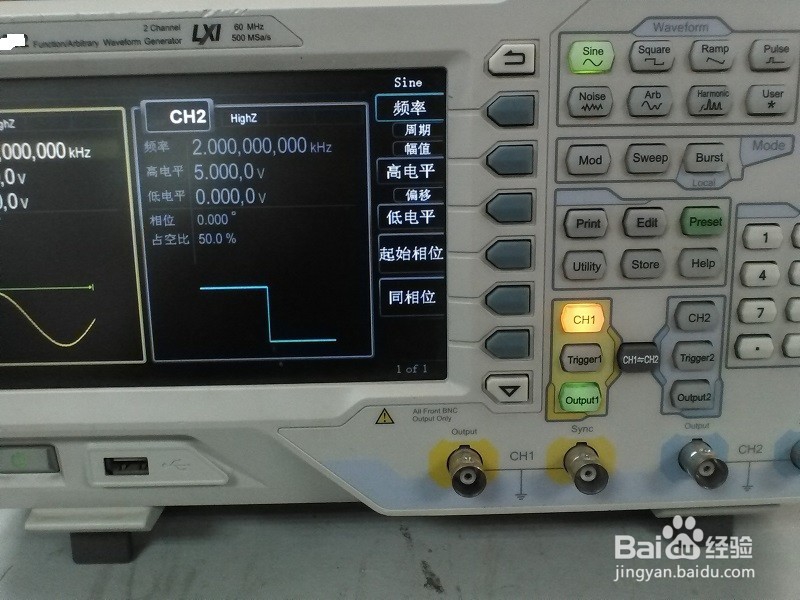

4、在发生器的前面板，找到Counter的前面板实体按钮（红框1）并按动一下。

5、按下后，Counter实体按钮荧光亮起（红框2），

并且左侧指示灯亮起（红框1）

6、将实现转移到发生器的主屏幕，

此时频率计的主屏幕显示频率值是稳定的：10MHz（红框1）

1、找到一根BNC线，将BNC线一端连接到10MHz频率源（红框1）

2、将BNC线的另一端连接到示波器CH1通道（红框1），

并且打开示波器的频率计（红框2）

注意：我并没有打开CH1采集通道

3、放大频率计的显示部分，我们可以看到清晰地：10MhHz（红框1）。这也验证了前面发生器频率计的测量。

但是，我也想查看该10Mhz频率源的波形。

4、此时，我打开CH1通道，查看我采集到了什么波形。

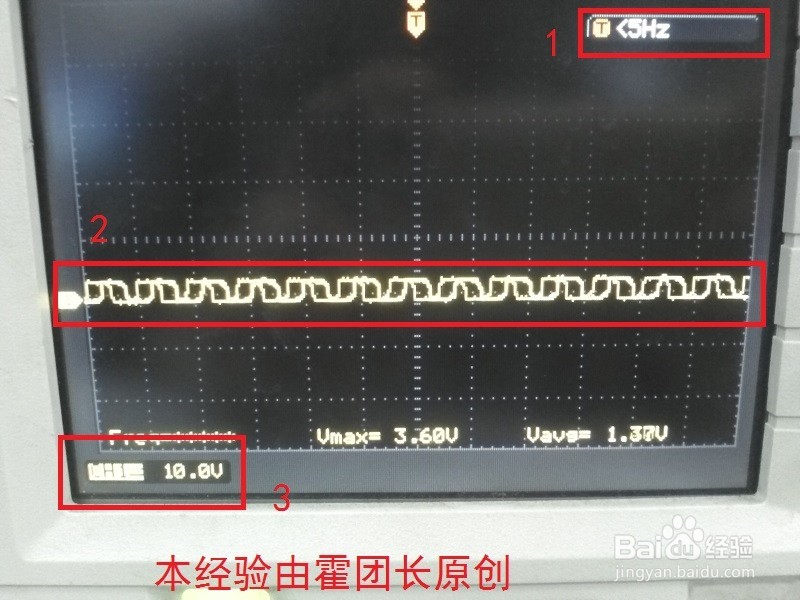

波形只是正弦波，当我把每格电压设置为10V/div时（红框3）,我发现频率计探测不到频率（红框1）。

并且黄色波形（红框2）频率只有270hz，

这是非常让我觉得奇怪和不解的地方。
