雅马哈AG调音台的使用方法图解

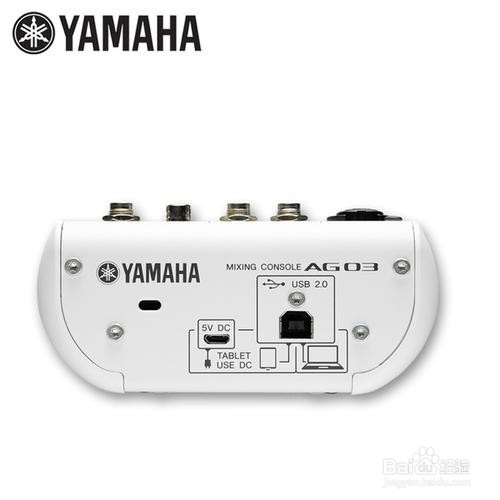

1、背面的接口。平时直接用USB线接到电脑即可供电，无需外接供电。如需连接iOS设备时，可以接上5V外接供电

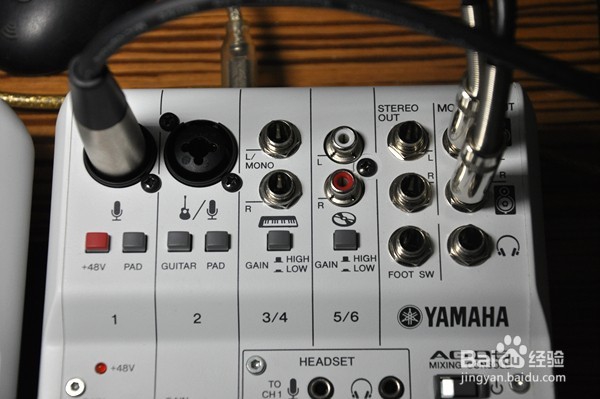

2、1：麦克风音源接入，下区域为音频大小与细调

2：麦克乐器一体接入，下区域为音频大小与细调

3/4/5/6：乐器接入【L  R】声道左右

HEADSET：接入聊天耳麦

AUX：连接随身听

TO PC：三档选择开关是选择录制到声卡的信号路由。选第一项CH1-2是录制来自第1、2路的信号，第二项MIX则是选择所有输入信号，第三项LOOPBACK则是内录

MONITOR   OUT:台子输出音频输出

YAMAHA：下方为开关，指示灯为声道【L  R】左右的信号探测

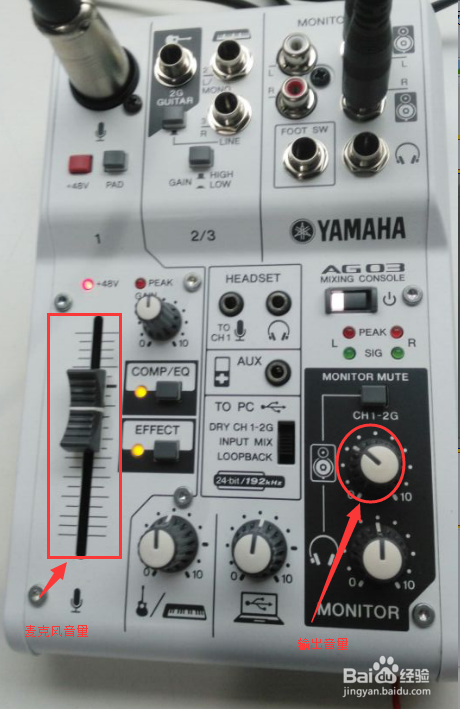

MONITOR：输出音量旋钮可以控制音频输出音量大小

3、根据手头上的设备接好打开开关就可以开始调试了

PS，EFFECT的安扭是混响按钮！想要什么效果自己按照图解说明进行相应的按键进行调试

4、手机/手机直播使用方法

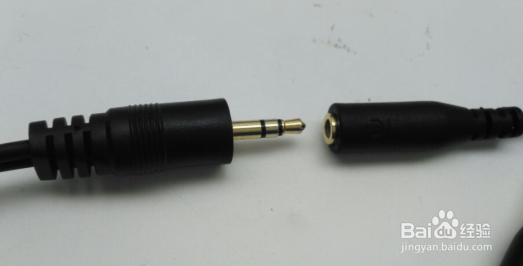

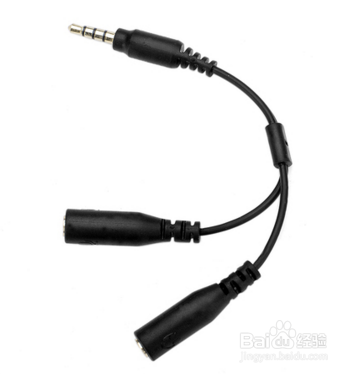

5、首先需要一条手机一分二线、一条双6.3插头转3.5插头线以及一条USB公头转安卓OTG数据线

   先把把USB公头转安卓OTG数据线的其中一头接到AG03的5V DC电源接口通上电源。

6、将双6.3插头转3.5插头线接到AG03调音台的MONITOR OUT接口

7、然后将另一头3.5插头与手机一分二线的印有麦克风图形的接口连接，将耳机接到手机一分二线的印有耳机图形的接口

8、将手机一分二线的插头插到手机的耳机接口

9、备接好打开开关，开始试播调整。

    如果对方听到伴奏声小乐器声音小，可以把拾取\输出调大。EFFECT的安扭是混响按钮！！！
