Proe三维训练三

1、如下所示，

打开Proe软件，新建一缺省的实体零件，

2、如下所示，

执行【拉伸——放置——定义——FRONT面——草绘】，

直接进入草绘环境。

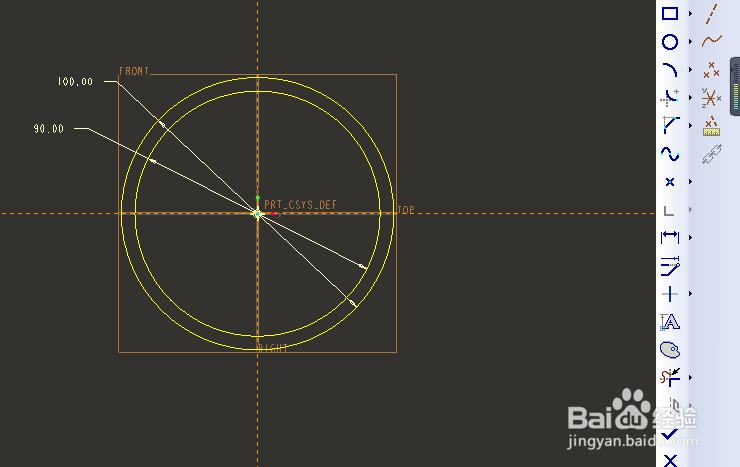

3、如下所示，

激活圆命令，以坐标原点为圆心，画两个圆，

双击修改大圆直径ø100，小圆直径ø90，

点击√，完成并退出草绘。；

4、如下所示，

设置拉伸高度为300，

点击√，或者直接回车。

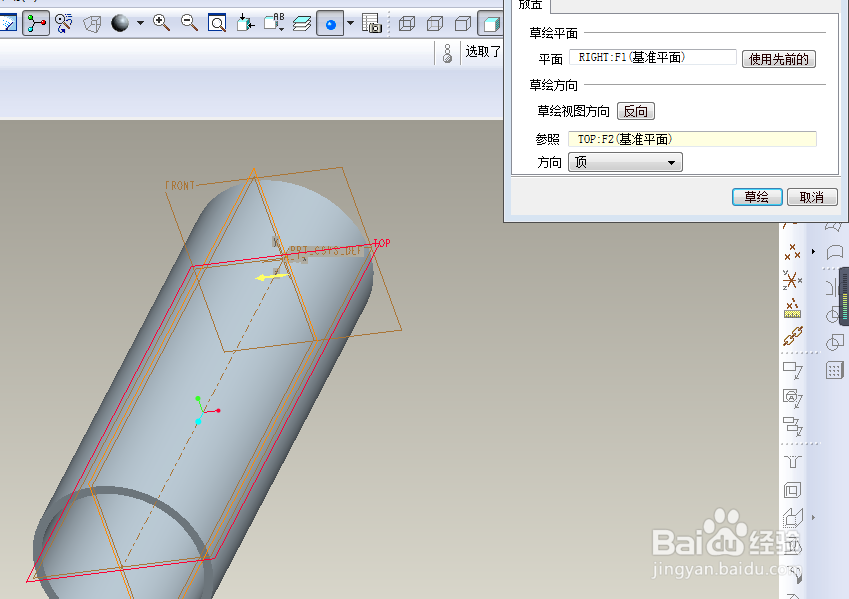

5、如下所示，

执行【拉伸——放置——定义——Right面——草绘】，

直接进入草绘环境。

6、如下所示，

激活圆命令，画两个直径相等的圆，圆心在横轴上，

激活标注命令，圆心距离两边都是100，直径30，

点击√，完成并退出草绘。

7、如下图所示，

默认的拉伸高度足够了，点击去除材料，

点击√，完成并结束拉伸操作。

8、如下图所示，

点击右边工具栏中的倒圆角命令，

设置半径R2，

选中实体中所有的实体边线，

点击√，完成并退出草绘。

9、如下所示，

隐藏所有的基准，

、、、、、至此，

这个三维实体零件就创建完成，

本次训练结束。
