Revit MEP 2009实战教程27

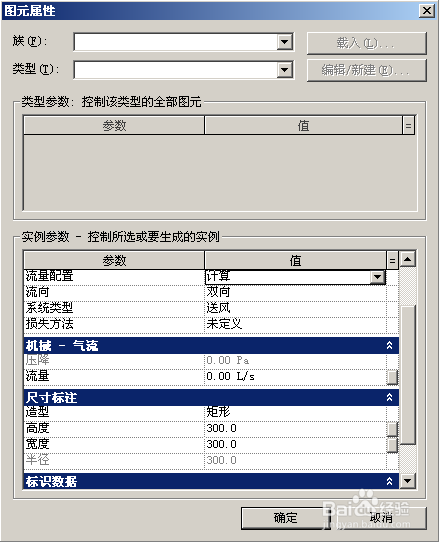

1、下拉菜单“文件—新建—族”命令，选择机械设备模板文件，点击“打开”进入机械设备的族编辑器，利用上述功能创建机械设备实体模型，盼内溲铫点击“风管连接件”按钮添加风管连接件，选项栏中设置风系统类型和放置位置（实体面和工作平面），选择模型平面点击鼠标左键即可将连接件放置在该平面上，点选连接件，点击按钮，打开“图元属性”对话框，设置风口属性。

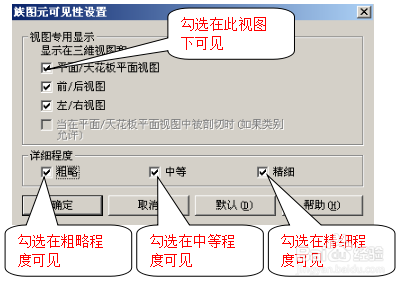

2、在族编辑器中可利用设计栏中的模型线绘制轮廓并设置在平面、立面、剖面或三维视图中是否显示和精细度不同时的可见性，点选模型线。

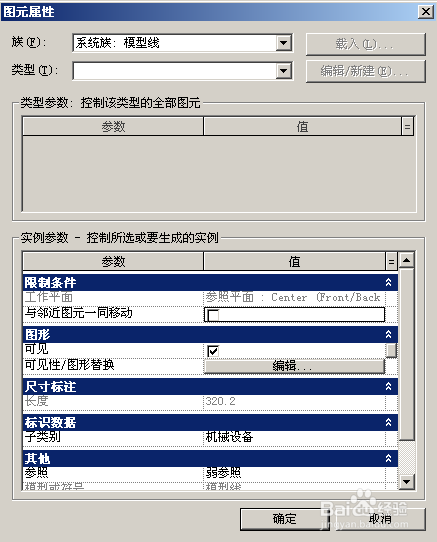

3、点击按钮，打开“图元属性”对话框，选择“可见性/图形替换”中的“编辑”按钮设置可见性属性，点选模型，可使用同样方法设置可见性属性。

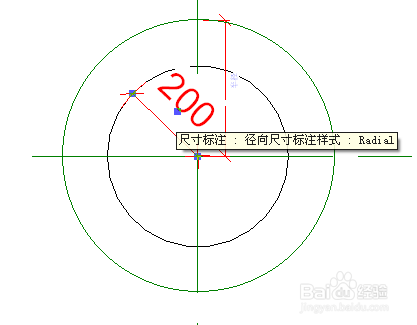

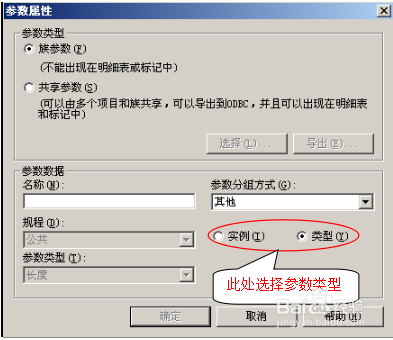

4、添加模型参数设计栏“尺寸标注”命令，标注需要设置参数的模蕞瞀洒疸型尺寸，点选尺寸，选项栏下拉列表选择“添加参数”打开“参数属性”对话框，添加族参数或共享参数，设置参数属性，点击“确定”完成参数设置。

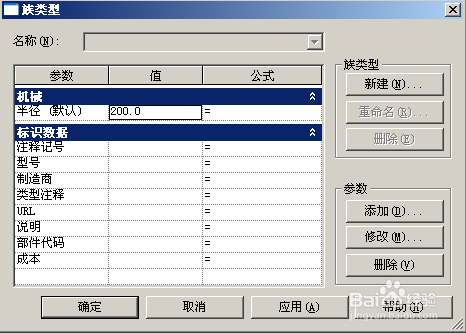

5、添加的参数在设计栏“族类型”中，打开族类型对话框，可编辑设置的参数。

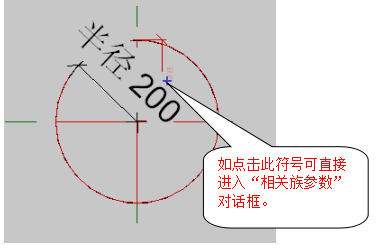

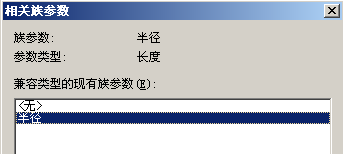

6、点选风管连接件，点击属性按钮，点击“尺寸标注”栏目中的“半径”后面的按钮，打开“相关族参数”对话框，选择设置的参数“半径”，点击“确定”按钮关闭对话框，这样就捋杏野卫建立起来一个变量参数关系：风管连接件的尺寸的值等于模型中定义的尺寸的值。
