RPOTEl怎样创建常用元件库

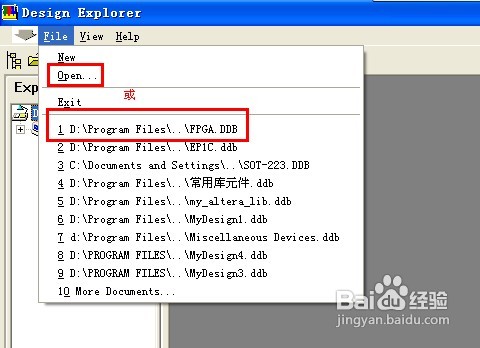

1、打开Protel99软件，选择菜单【File】-【Open】命令，打开自己做过的一个比较大的原理图库文件，或者直接在【最近打开文档】里选择一个原理图库文件

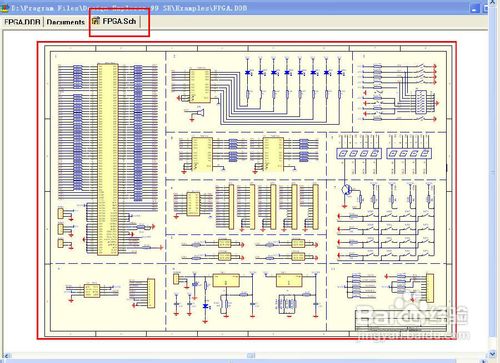

2、在【Explorer】-【打开的.ddb】-【Documents】下，打开原理图文件

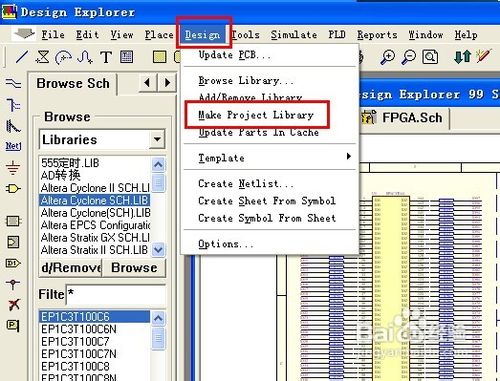

3、选择菜单【Design】-【Make Project Library】命令，建立元件库

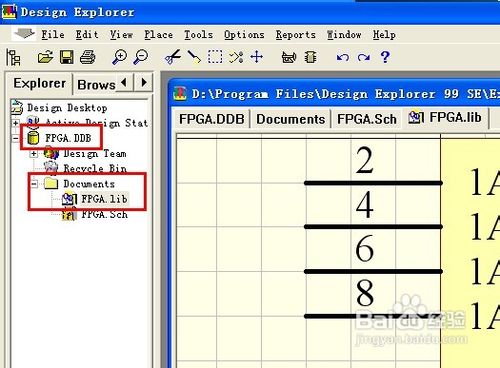

4、一般情况下，这里会产生一个和原理图同名的.lib文件，我们可以在【Explorer】-【打开的.ddb】-【Documents】下找到这个元件库文件，至此，我们已经初步有了一个常用元件库

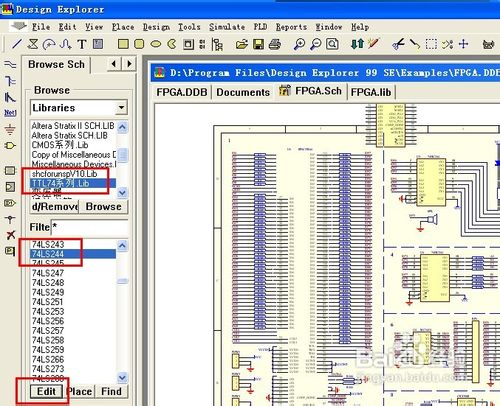

5、接下来我们要把其他经常用到的元件加到这个库里，这里以74ls244为例，说明怎么添加它到刚才新建的元件库中，选择【Browse Sch】-[TTL74系列.lib]-[74ls244]-【Edit】进入库元件编辑器环境

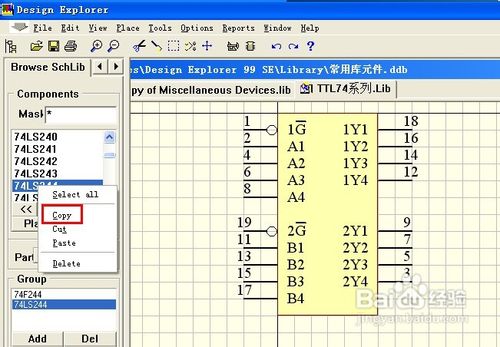

6、在库元件编辑器环境中选择74LS244，右键单击选择【COPY】命令，复制元件

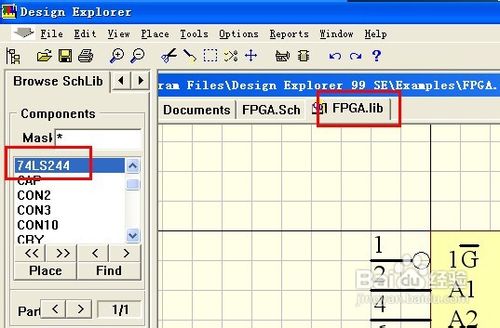

7、选择新建的元件库，在库元件列表里右键单击选择【Paste】粘贴命令，把74LS244粘贴到元件库内

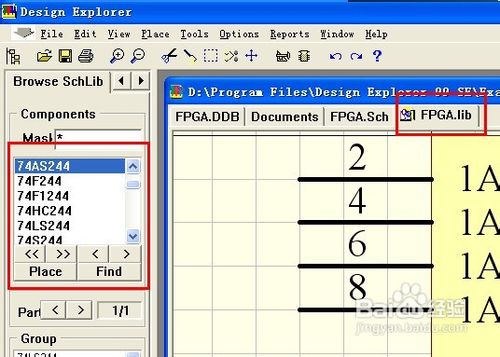

8、这样我们就把74LS244添加到元件库内了，我们可以再元件库的列表中找到新添加的元件

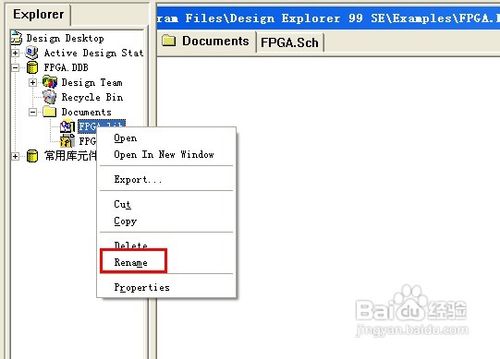

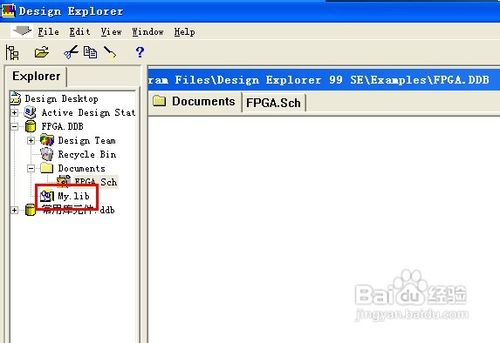

9、最后更改元件库的名字，方便以后我们在画原理图时添加这个元件库，这里我们改成My.lib,在【Explorer】-【打开的.ddb】-【Documents】下选择元件库文件，右键单吁炷纪顼击选择【Rename】命令，更改元件库名，至此，我们已经拥有了自己的常用元件库My.lib
