工业废气无线监控系统之GPRS 传输方案

1、本系统由带系统软件的主站、带CM6550PCDMADTU传输终端的采集器和若干个固定监测站组成。监测中心对各个监测站进行控制指挥，各监测站采集各种污染参数，两者间的控制信息和监测数据通过无线DTU完成。监测中心既是各监测站的指挥中心，又是监测站监测数据的汇集、处理和存贮的数据库。各监测站可设置为自动定时向监测中心发送信息，也可设置为平时处于待机状态，在收到监测中心的指令后才开始启动工作，将信息发送给监测中心，各监测站有数据采集，命令识别，数据发送的功能。

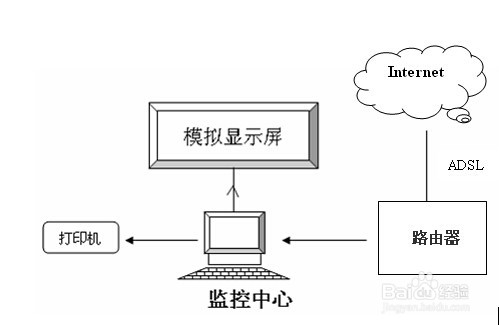

2、一、监测中心由功能比较齐全的计算机外围设备如显示器、打印机、绘图机等和与各监测站系统的无线数传系统组成。其中监测中心有如下功能：a)实时功能：遥测、遥控功能；遥测包括有定时巡测和随机点测；b)数据处理功能：数据管理和存储、数据显示、事故报警；c)管理功能：打印功能、参数管理、其中参数管理包括查询修改通道连接状态参数设置等功能；d)图形功能：绘制各种参数曲线，图形检索修改再生等；e)组态功能：再调度主站设置监测站属性、数量、站号各路编号、定义、上下限值，以便组成开放式系统，以利扩展互换。

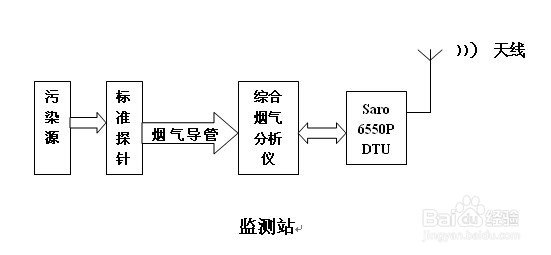

3、终端由高性能、长寿禅旄褡瘦命的电化学传感器和独立的测量模块组成的综合烟气分析仪及厦门才茂无线数传产品CM6550PCDMADTU组成。监测站的功能为：a)模块化设计：根据用户的需要设置相应的监测参数，独立的测量模块对传感器进行自动校准，仪器自动进行交叉干扰修正；b)水收集器：尘过滤器和传感器滤膜多层保护，自动空气清洗和自动停机保护功能有效保护了整个测量系统，自动排水器自动排除凝结水；c)命令认别功能：可以自行设定采样、数据采集周期，也可以在接收到监控中心的指令后自动启动开关，测得监测数据；d)数据发送功能：把所监测到的数据通过无线数传DTU发送出去。-kerning:1px;" >组态功能：再调度主站设置监测站属性、数量、站号各路编号、定义、上下限值，以便组成开放式系统，以利扩展互换。
