CAD怎么半径标注？

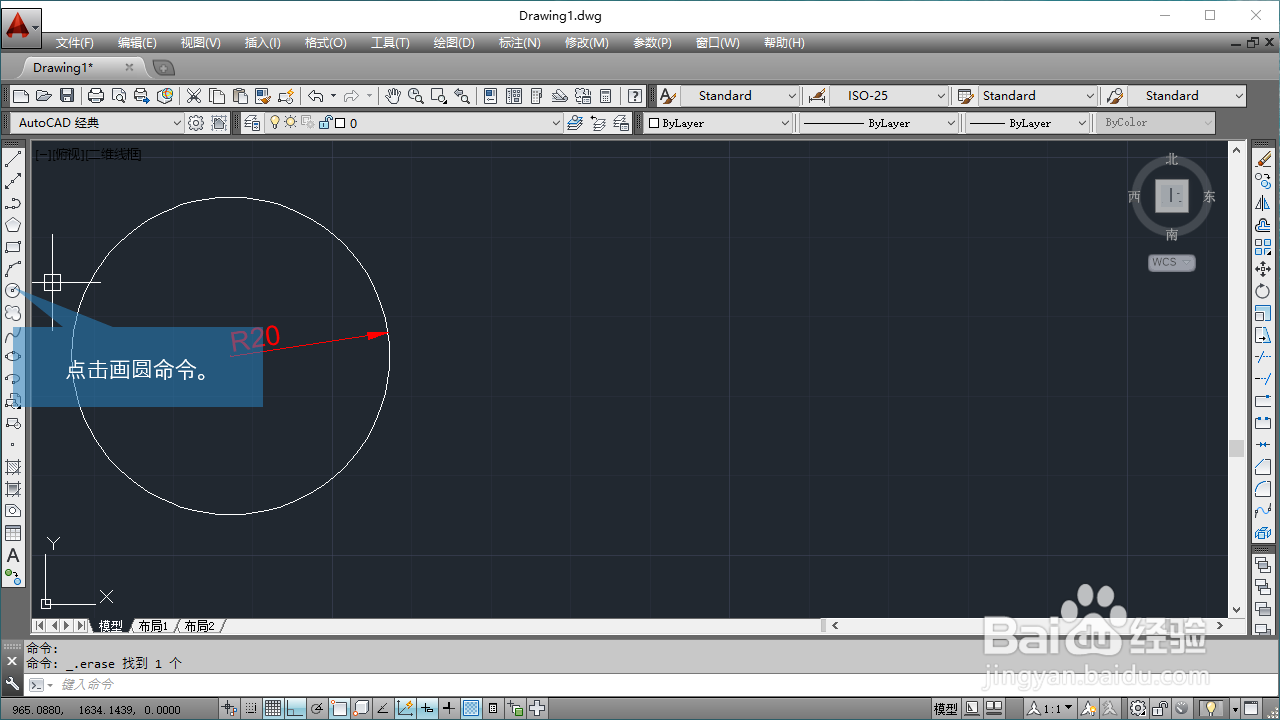

1、点击画圆命令的图标，命令位置在如下图所示。

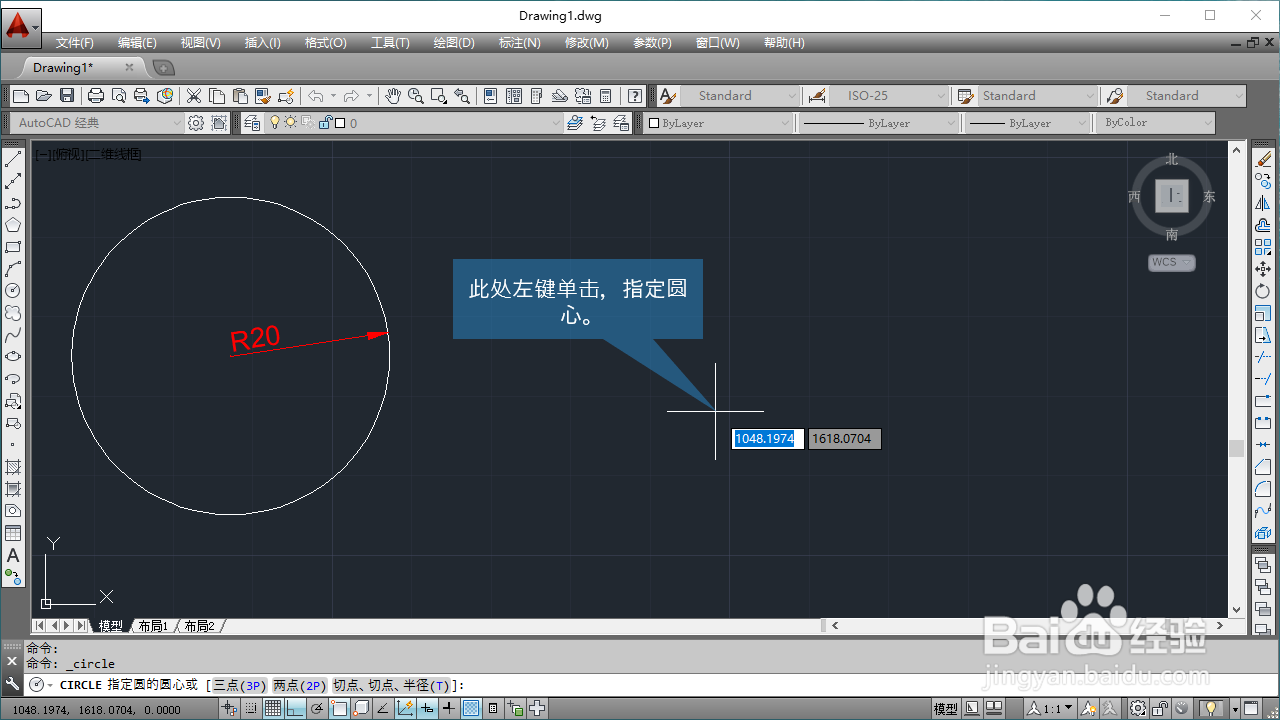

2、在屏幕任意一点击鼠标左键指定圆心。

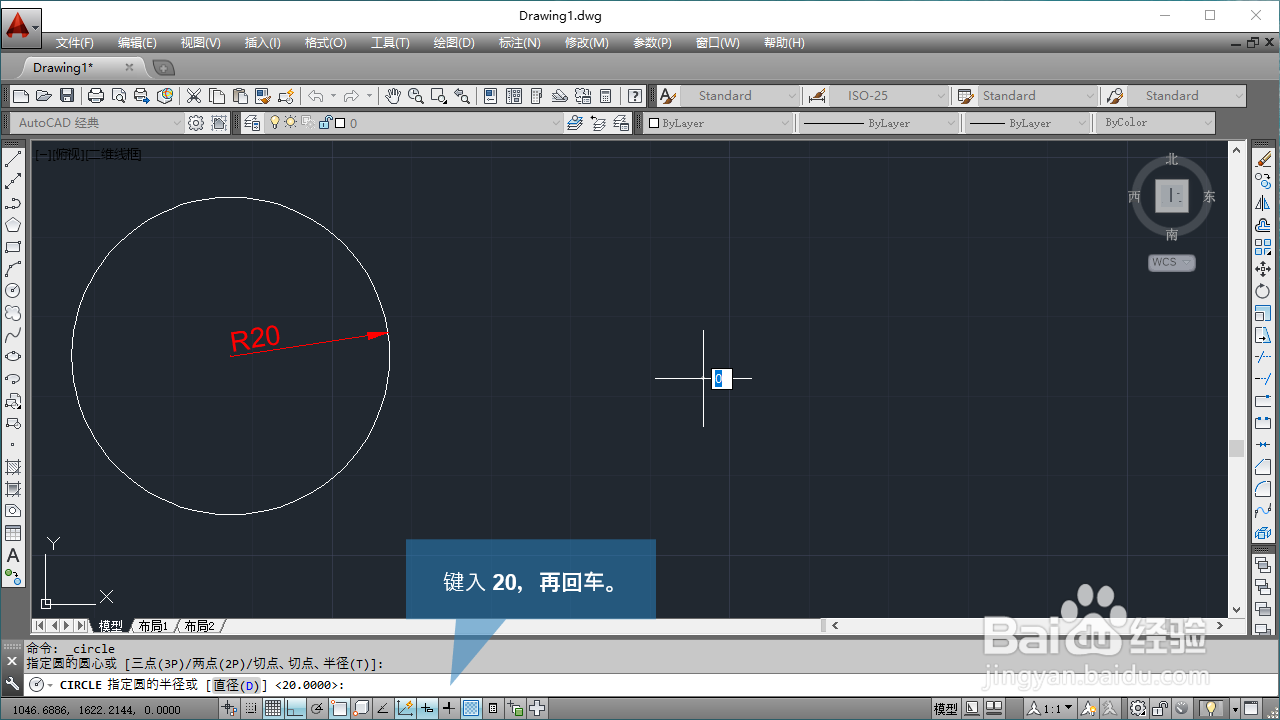

3、然后输入圆的半径为20，再回车。

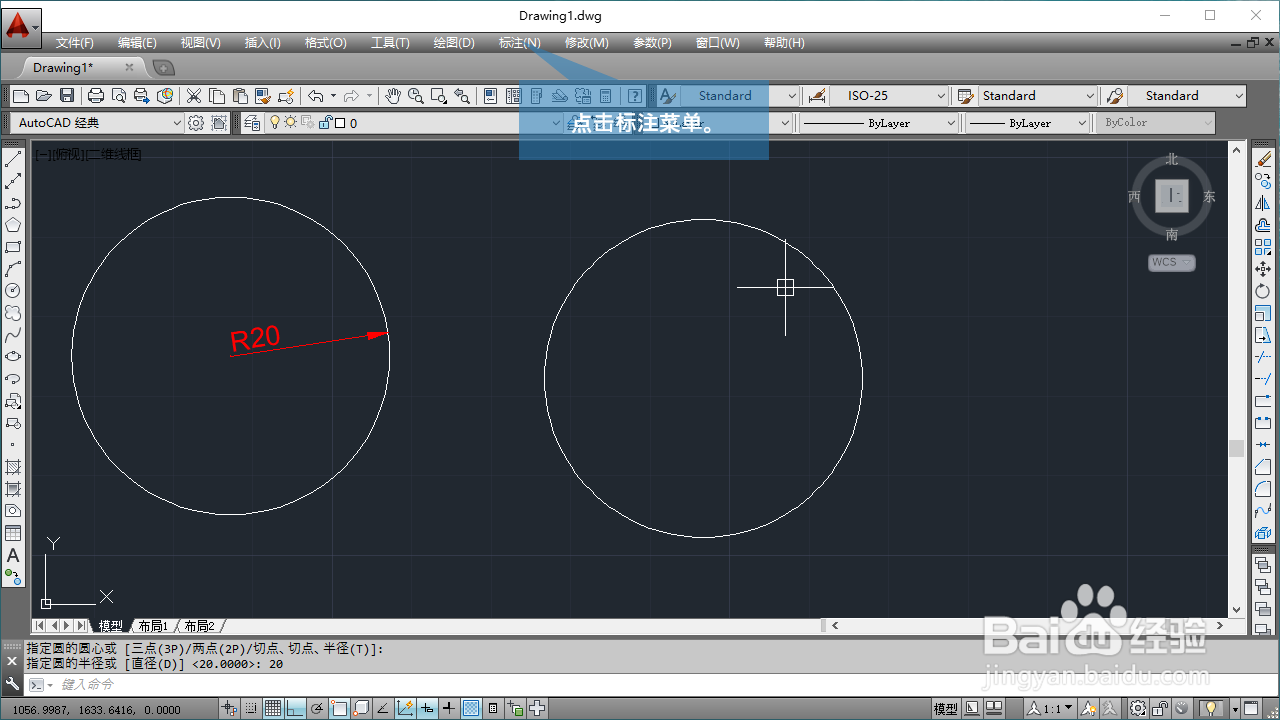

4、点击菜单栏上面的标注菜单。

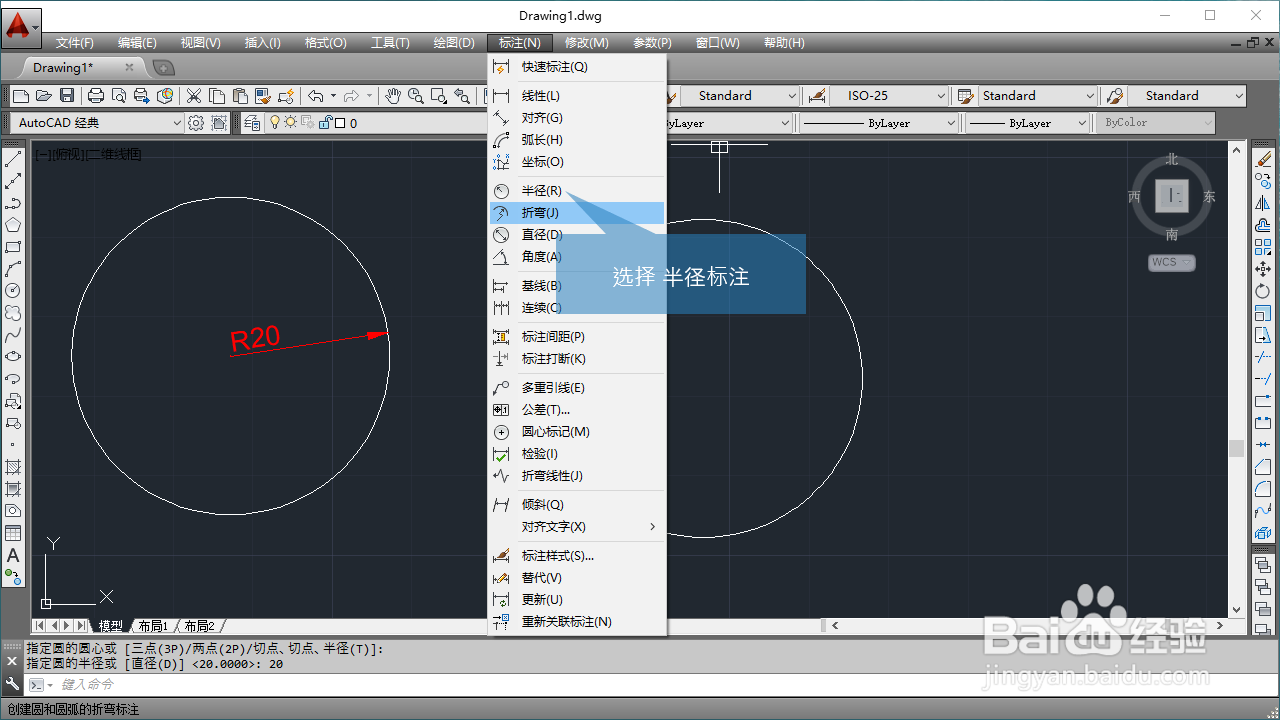

5、选择半径标注菜单，进入半径标注命令。

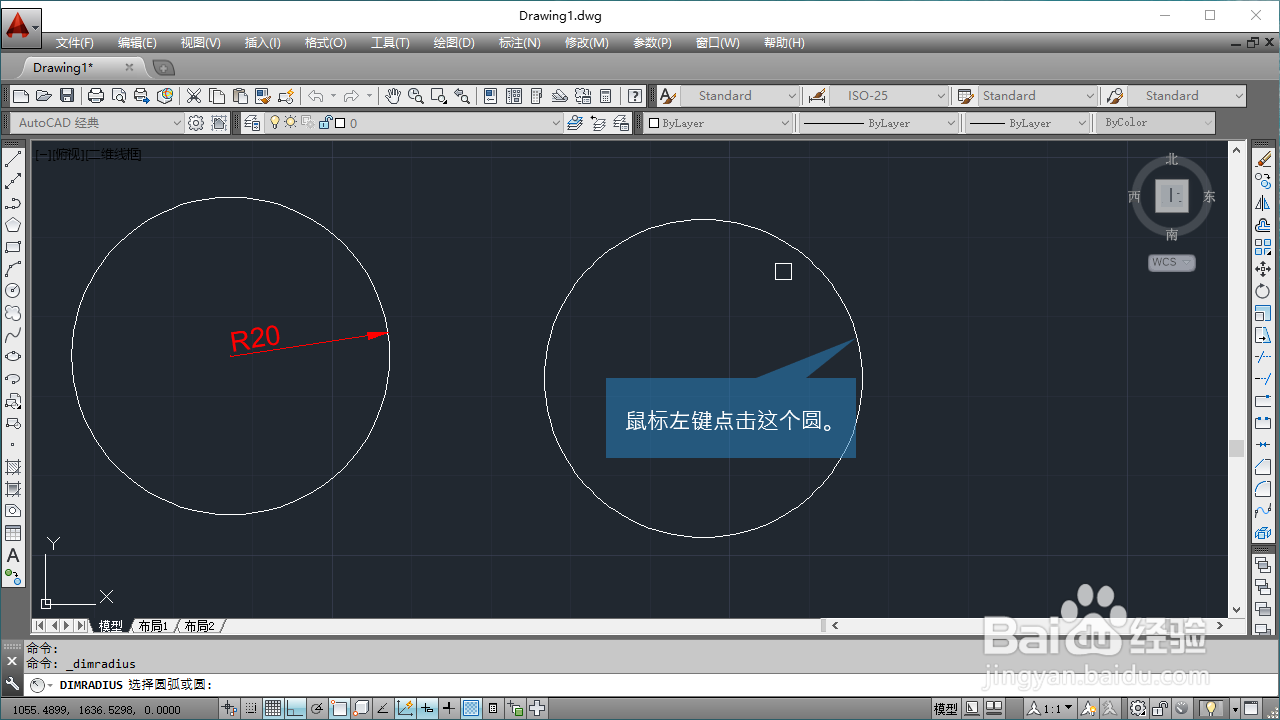

6、这个时候在圆上任意位置点击鼠标左键。

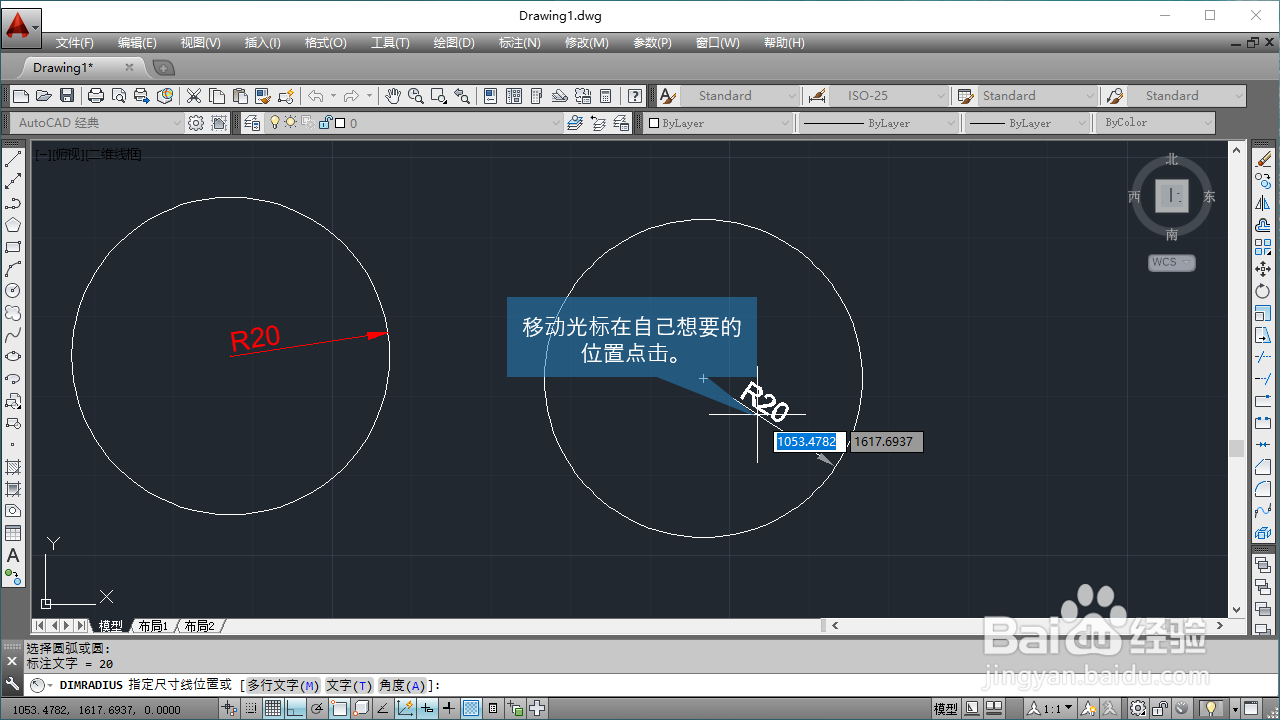

7、然后移动光标到自己想要的位置，再点击鼠标左键，完成半径的标注。

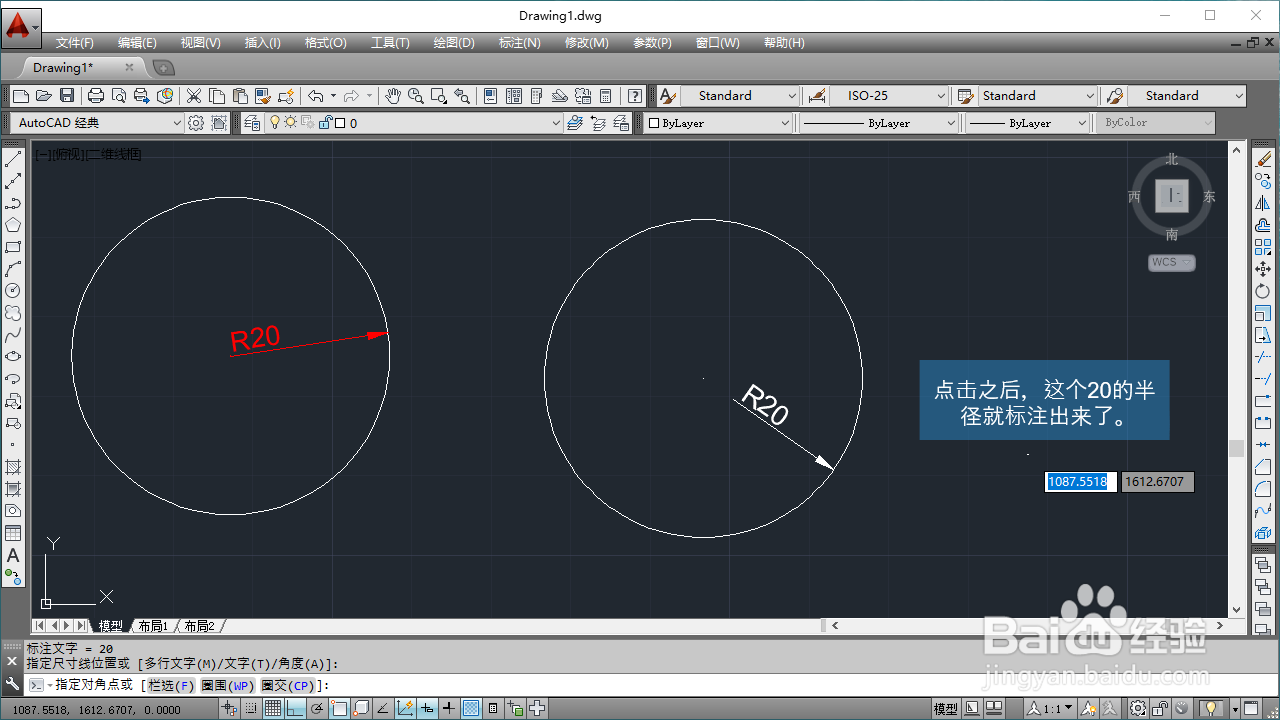

8、下面这个图就是我们使用半径标注，把这个圆的半径标出来了。学会了的老铁们请投一票。

9、总结：

1.       先画一个圆。

2.       点击菜单栏上面的标注菜单。

3.       点击半径标注按钮。

4.       点击要标注的圆。

5.       把尺寸线放到自己想要的位置，然后鼠标左键点击。
