caxa三维设计训练一之长方体变五角星

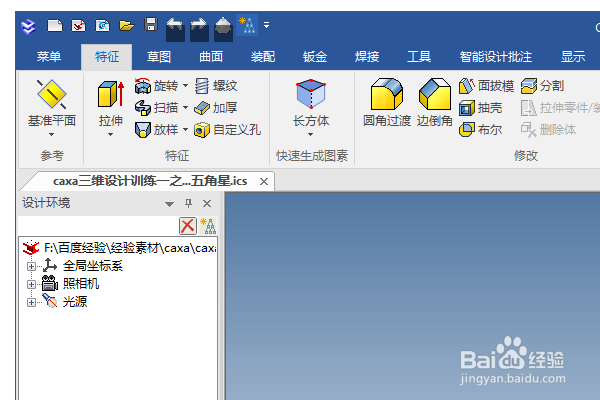

1、如下所示，打开caxa三维实体设计软件，新建一个空白的设计环境，保存为：caxa三维设计训练一之长方体变五角星

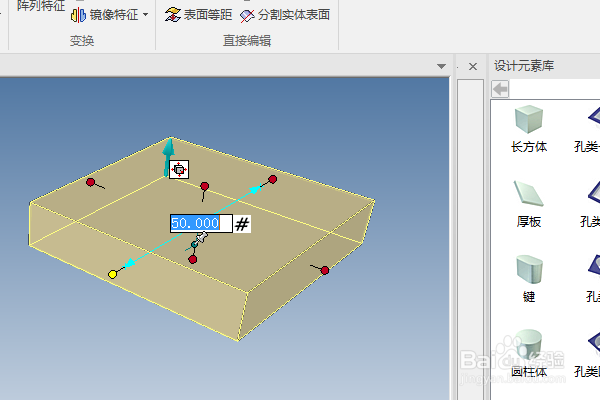

2、如下所示，在右边的设计元素库中找到长方体，拖动到三维区域，释放，双击修改尺寸：50x50x10

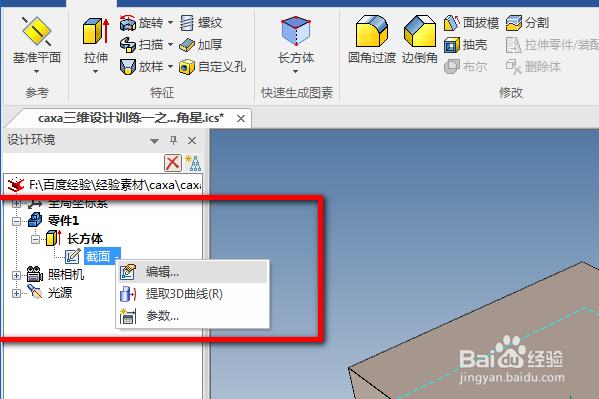

3、如下所示，在左边的设计树中点击“零件——长方体——截面”，单击鼠标右键，点击“编辑”。

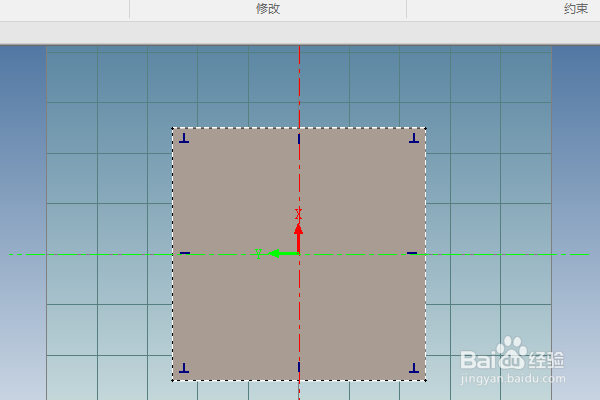

4、如下所示，进入草图，可以看到这个长方体的截面是正方形，

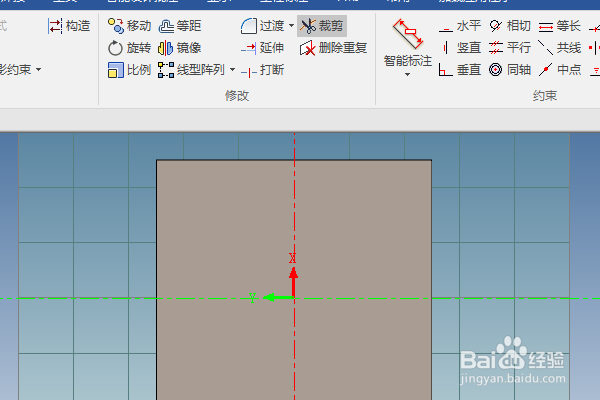

5、如下所示，机会工具栏中的裁剪命令，将这个截面正方形全部裁剪掉。

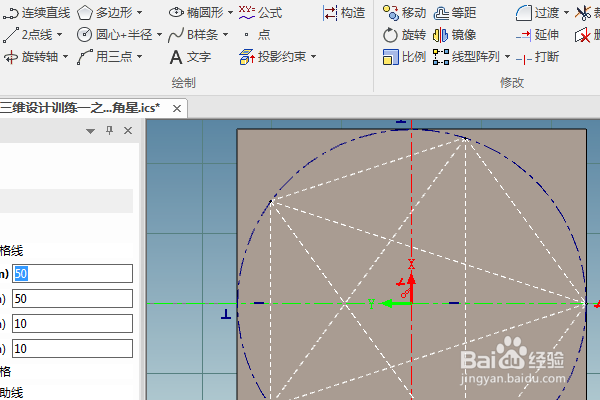

6、如下所示，激活多边形命令，随意画一个正慧艘挛鲚五边形，外接圆可以与正方形的实体边相切，激活连续直线命令，连接正五边形的对角点，形成一个五角星。

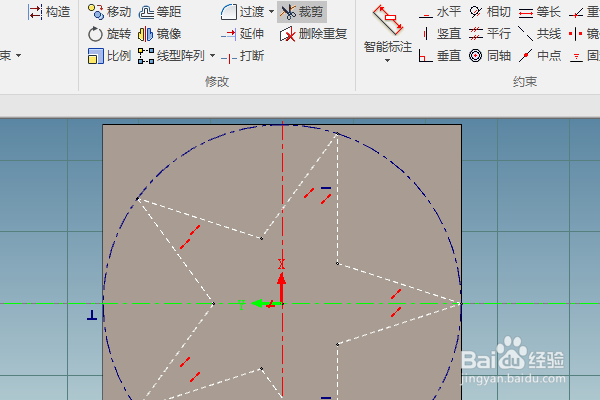

7、如下所示，激活此案件命令，将正五边形的五条边全部裁剪掉，将五角星裁剪成空心的，点击完成，退出草图。

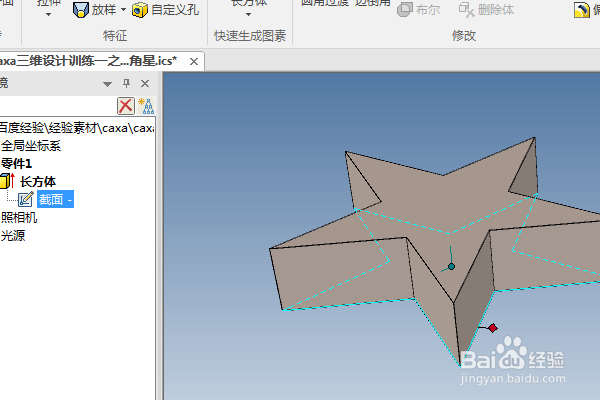

8、如下所示，刚刚退出草图，这个长方体就变成了平面立体五角星。
