西门子s7200移位循环指令及字符串指令怎么使用

在移位指令中左移一位相当于乘以2; 右移一位相当于除以2。最后被移出的位会被复制到SM1.1; 如果移位操作的结果为0或被移位的值是零时，SM1. 0被置位。SM1. 0和SM1. 1会自动复位。字节操作是无符号的。对于字和双字操作，号数据类型时，符号位也被移位。

工具/原料

西门子s7200plc

s7200编程软件

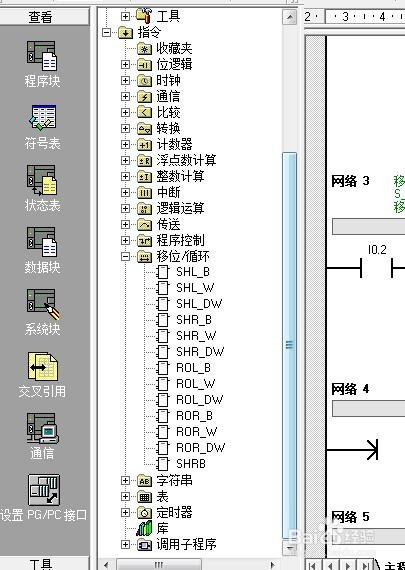

移位指令

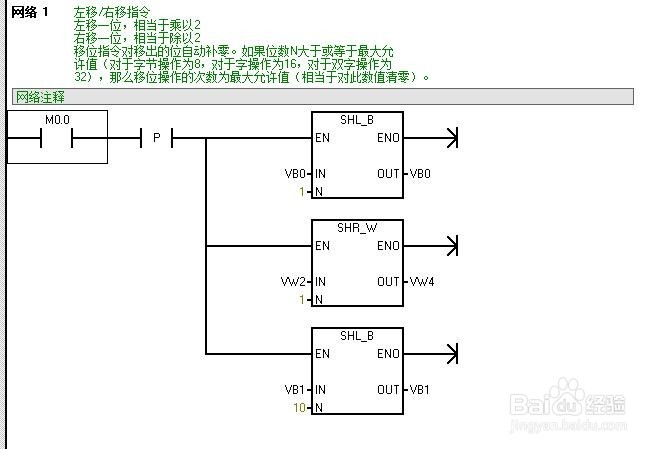

1、左移/右移指令左移一位，相当于乘以2右移一位，相当于除以2移位指令对移出的位自动补零。如果位数N大于或等于最大允许值（对于字节操作为8，对于字操作为16，对于双字操作为32），那么移位操作的次数为最大允许值（相当于对此数值清零）。

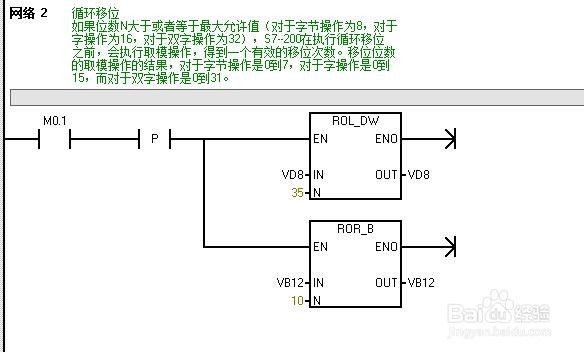

2、循环移位如果位数N大于巡綮碣褂或者等于最大允许值（对于字节操作为8，对于字操作为16，对于双字操作为32），S7--200在执行循环移位之前，会执行取模操作，得到一个有效的移位次数。移位位数的取模操作的结果，对于字节操作是0到7，对于字操作是0到15，而对于双字操作是0到31。

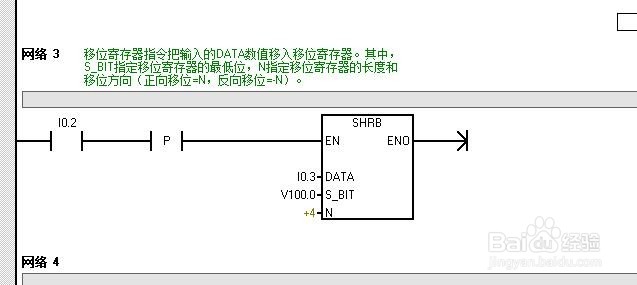

3、移位寄存器指令把输入的DATA数值移入移位寄存器。其中，S_BIT指定移位寄存器的最低位，N指定移位寄存器的长度和移位方向（正向移位=N，反向移位=-N）。

字符串

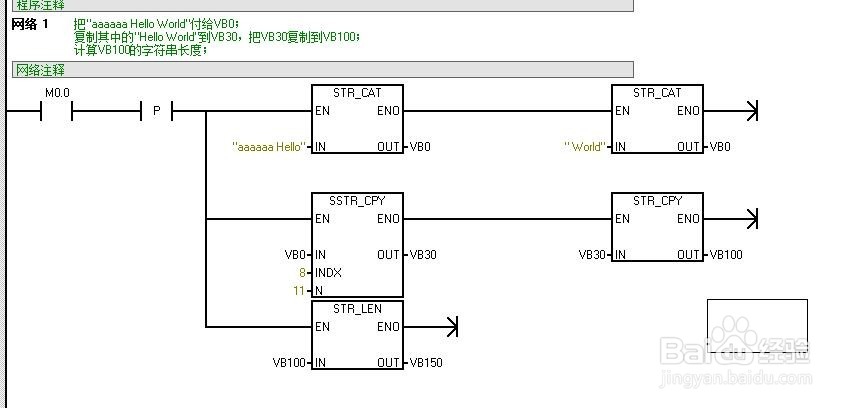

1、把"aaaaaa Hello World"付给VB0；复制其中的"Hello World"到VB30，把VB30复制到VB100；计算VB100的字符串长度；

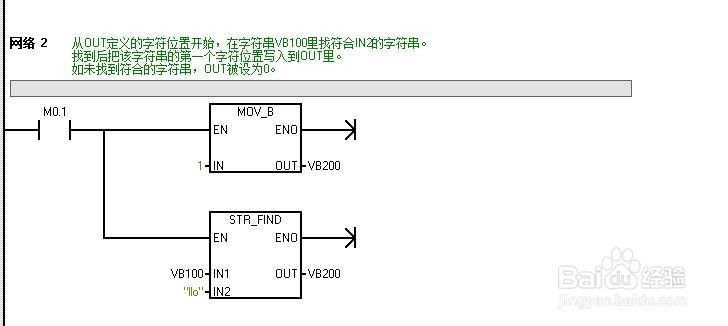

2、从OUT定义的字符位置开始，在字符串VB100里找符合IN2的字符串。找到后把该字符串的第一个字符位置写入到OUT里。如未找到符合的字符串，OUT被设为0。

3、从OUT定义的字符位置开始，在字符串VB100里找符合IN2里定义的任何字符。把第一个找到的字符位置写入到OUT里。如如未找到符合的字符，OUT被设为0。
