怎么能让图图像保存到CAD图纸中

在CAD中插入光栅图像很简单，直接在菜单中选择：插入>光栅图像就可以将各种格式倦虺赳式的图片（*.bmp\*.jpg\*.tif\*.tga等）插入到图纸中。将图片以图像参照的方式插入DWG中，不但不会增加DWG文件的体积，而且即便是图片的尺寸非常大，插入速度也不会受到明显的影响。但使用插入方式，将图纸传给其他人时必须同时将图像文件一起发过去，否则对方打开时就看不到图像；如果自己没注意移动或删除了图像文件，自己打开图的时候也一样无法显示图像。因此经常有人问：能不能将图像直接保存到CAD图纸里，这样就不用管图像文件了。当然有办法了！那就是将图像以OLE的方式嵌入到CAD图纸中。

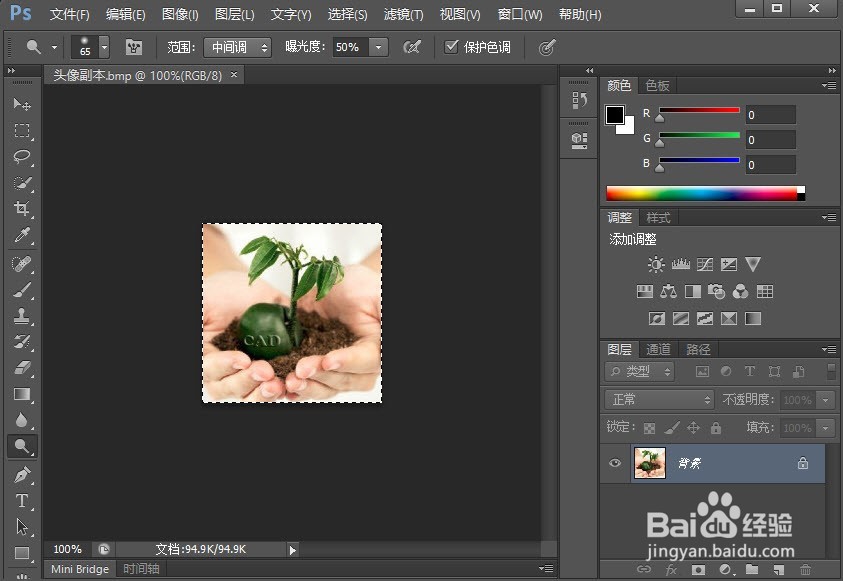

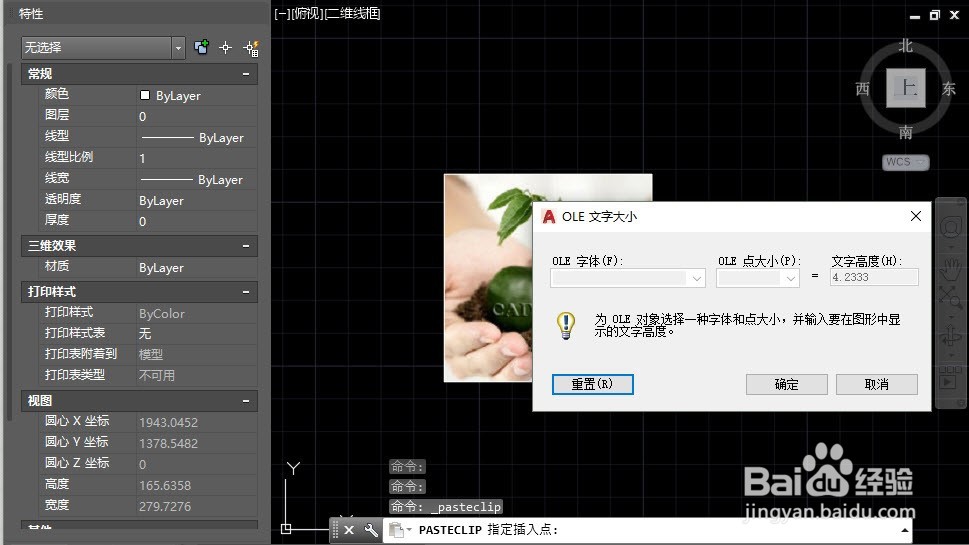

2、按CTRL+C，将选中的图片复制到WINDOWS的剪贴板。切换到CAD软件，按CTRL+V，软件会提示指定插入点，单击确定图像粘贴的位置后，高版本会弹出一个“OLE文字大小”对话框，如图所示。当我们粘贴WORD文档或EXCEL表格的OLE对象时，这个文字大小是有有意义的，但粘贴图像时这个对话框可以忽略，直接关掉。

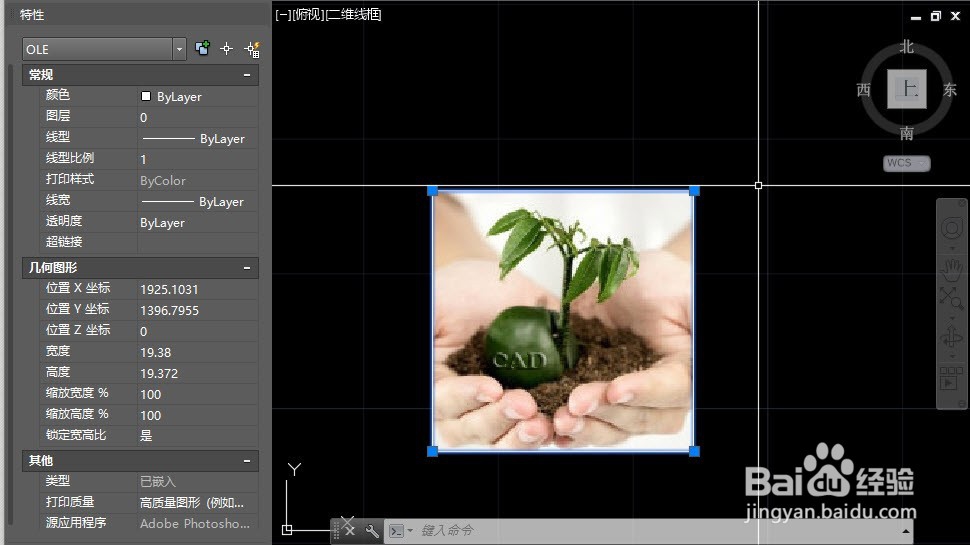

3、单击粘贴按钮下面的箭头，选择粘贴来源。浏览选择要插入的图片文件后，图片会显示到画图软件中。单击文件菜单中最后一项“退出并返回到文档”或者直接单击画图软件右上角的关闭按钮，关闭画图软件，我们可以看到图片就已经以OLE的形式插入到图纸中了。

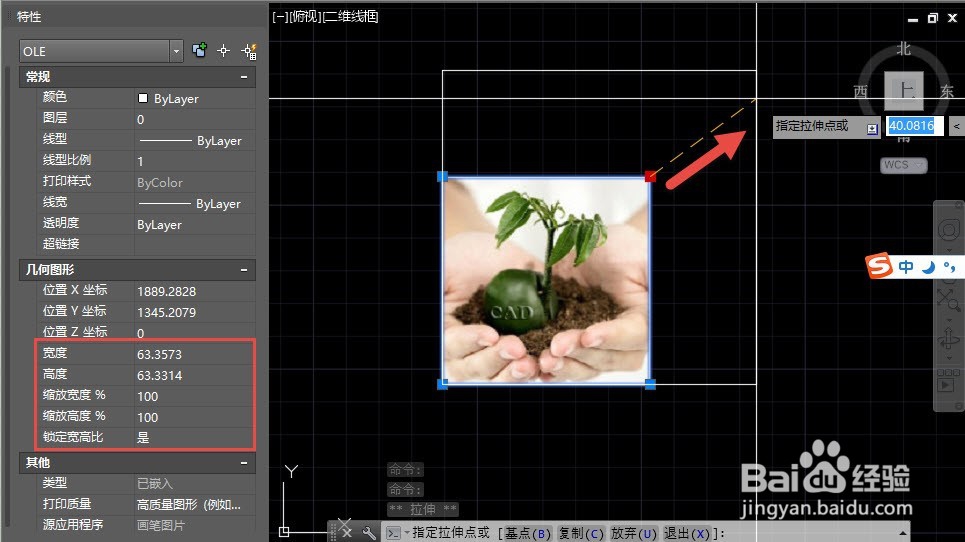

小结

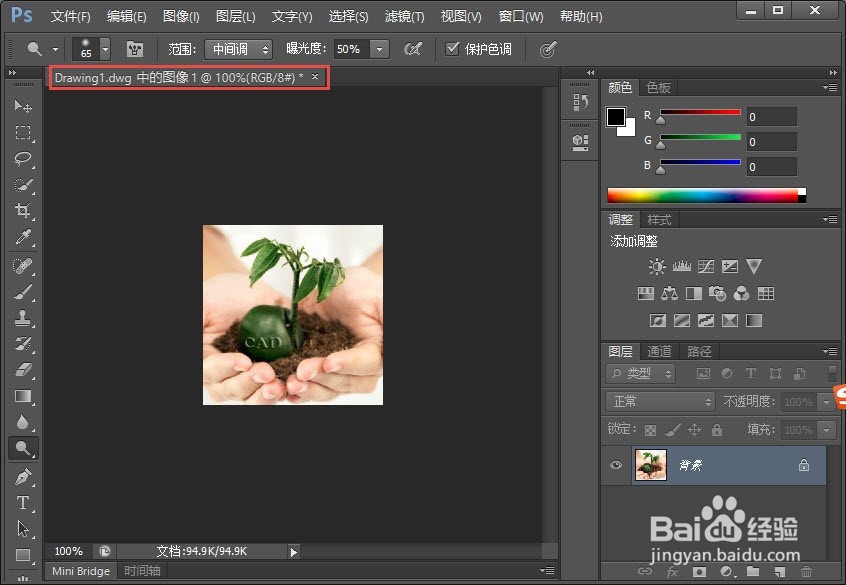

1、OLE对象不仅可以保存到图纸内部，还可以双击返回到原软件中进行编乩态祗嚆辑，我们可以从WORD\EXCEL\PS\画图中将文档、表格、图像以OLE的方式粘贴到CAD中，我们也可以从CA中将图形以OLE的方式复制粘贴到EXCEL\WORD\PPT文档中。相比于插入图像文件的好处就是OLE图像会保存在CAD图纸中，不需要附上图片文件，我们可以用OLE图片在图框中插入公司的LOGO和个人的签名的扫描图片，也可以在图中插入一些小的图片。如果图像文件很大，比如高分辨率的地形图，我们还是建议用插入图像（ATTACH\IMAGEATTACH）的方式，因为这中方式图纸文件中只需保存一个图像的文件名，不会增加图纸文件的大小。当然如果想显示图像的话，图像必须在原路径或者跟图纸再同一文件夹下。
