HDGC3510单相电能质量监测装置用途与特点

用途

单相电能质量分析仪(以下简称“仪表”)，是对电网运行质量进行监测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

特点

一种电能质量分析专用仪表。

使用ARM和DSP以及16M字节的存储器；

可进行测量，并保存数据，将其上传到PC机进行分析；

模块化结构，设计合理，运行可靠。

中文菜单操作，简单易学。

可使用USB盘更新仪表软件，软件升级简单、方便；

在PC机上用电能质量数据分析软件对测量数据进行详细分析。

技术指标

其他技术指标

电压信号输入回路：直接接入， 输入阻抗：1MΩ，20pF测量范围：电压真有效值　10～700V(有效值)尖峰电压：1000V功率消耗：小于0.5VA/相电流输入回路：间接接入.测量范围：电流真有效值　1A,5A,10A,100A,1000A（选择对应电流传感器）浪涌电流：1000A(选用1000A电流传感器)功率消耗：小于2.0VA/相测量信号频率范围： 40Hz～70Hz显示屏： 320×240 彩色图形LCD内存容量： 16 M字节FLASH外部存储接口：USB （可插接U盘）工作电源： 可充电锂电池，充满可工作4~5小时外接电源：AC100~240V/DC16.8V-1A电源适配器/充电器

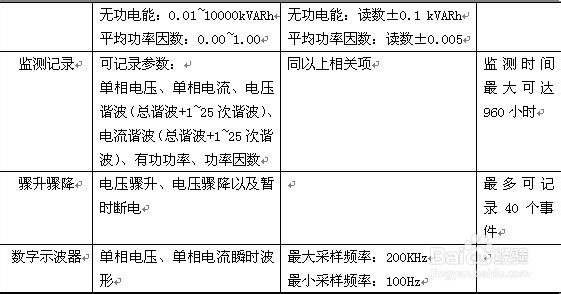

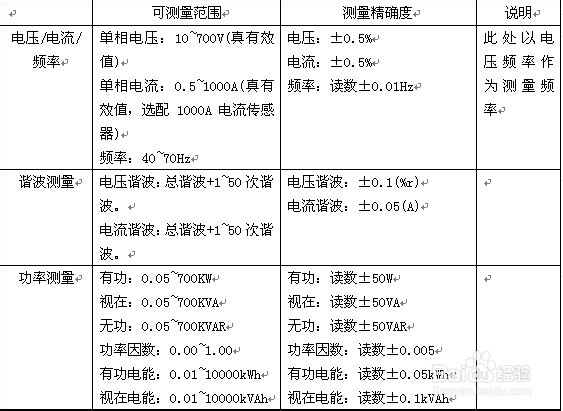

各项检测功能准确度指标
