UG4.0里面怎么计算塑料产品的投影面积

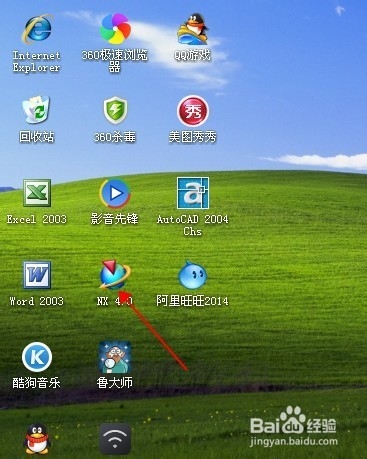

1、首先我们电脑要有ug4.0，找到软件，点它打开

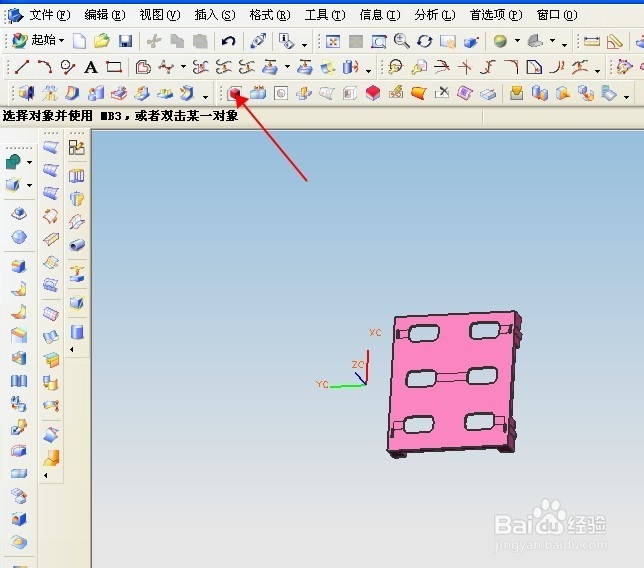

2、到了这里，我们随便打开一个产品，点创建箱体，这里是所有的产品都可以，随便是规则的还是不规则的都可以。

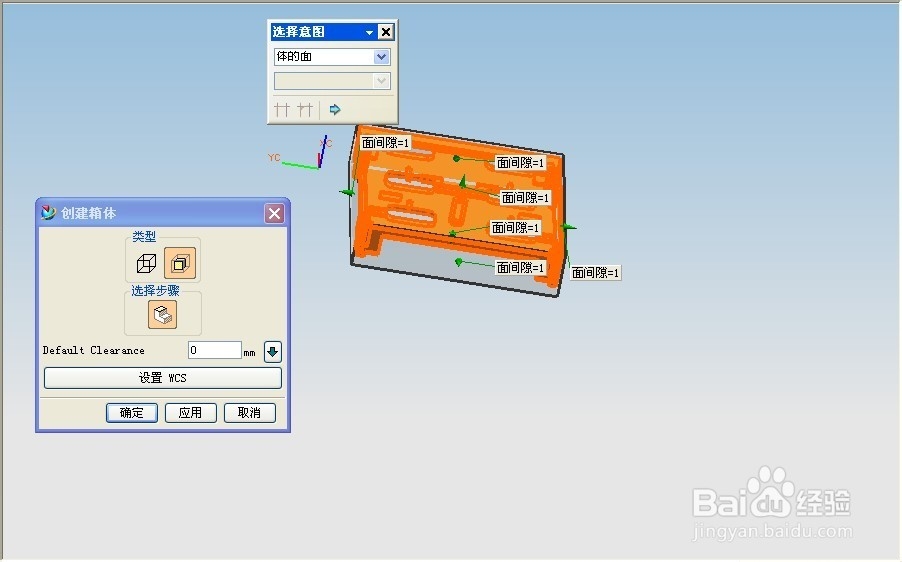

3、进入到这出现2个页面，选择意图要选择体的面，还有底下一定要选择0，不然后面做出来的就不对了，选择好了就按确定。

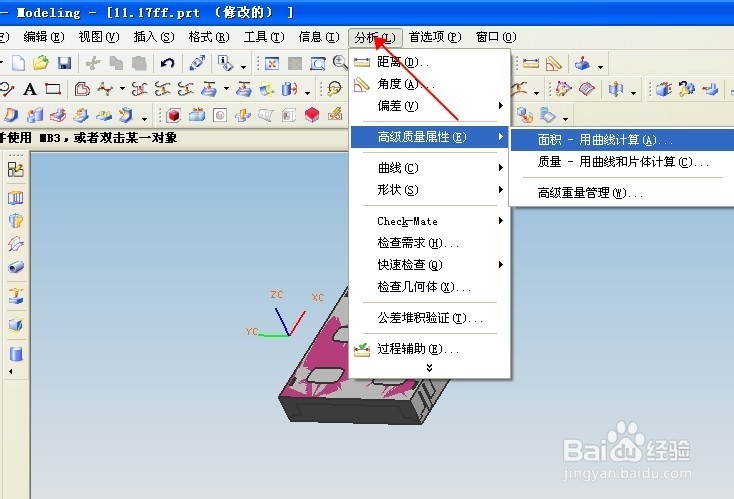

4、到了这里我们就把投影面积的大小做出来了，然后就是测量投影面积的大小了，按图点分析---高级质量属性---面积-用曲线计算进入下个页面。

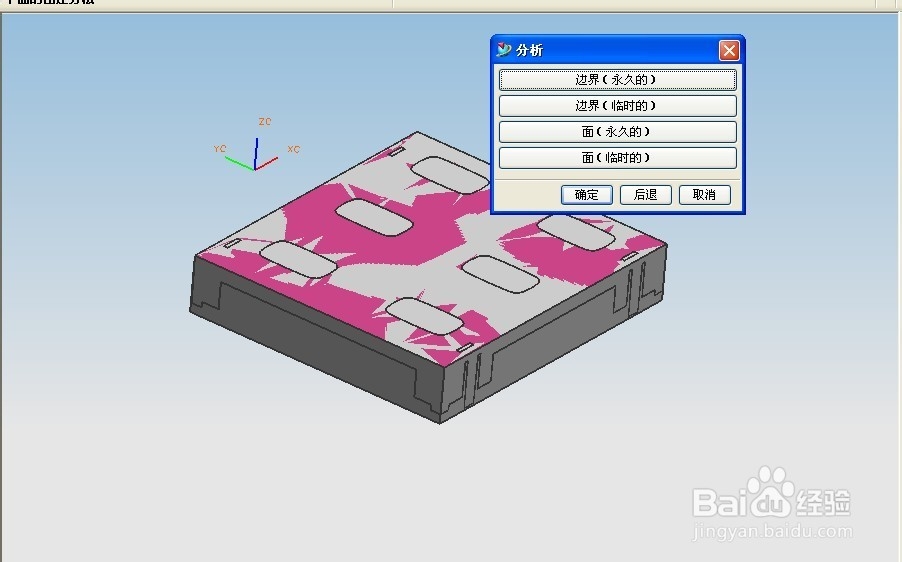

5、在这里我们点边界-永久的的就可以进人下1个页面了。

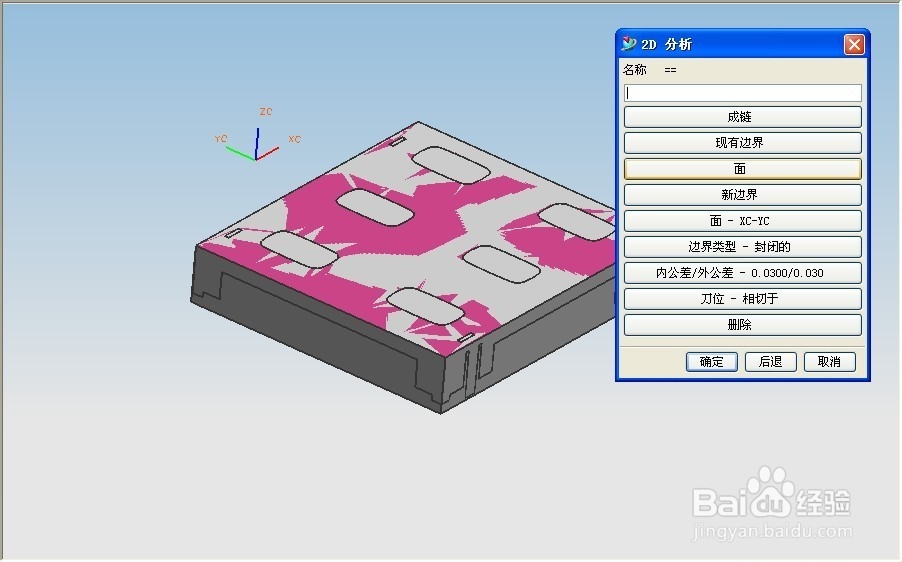

6、到了这里点面，按确定就可以了，千万不要在去填什么，去填的话就不正确了，

7、到这里就是要选择1个面，但是这个面可不是随便选择的，一定要现在开模方向的 那个面也就 是我们说的XY面，这个不要搞错误了，很重要

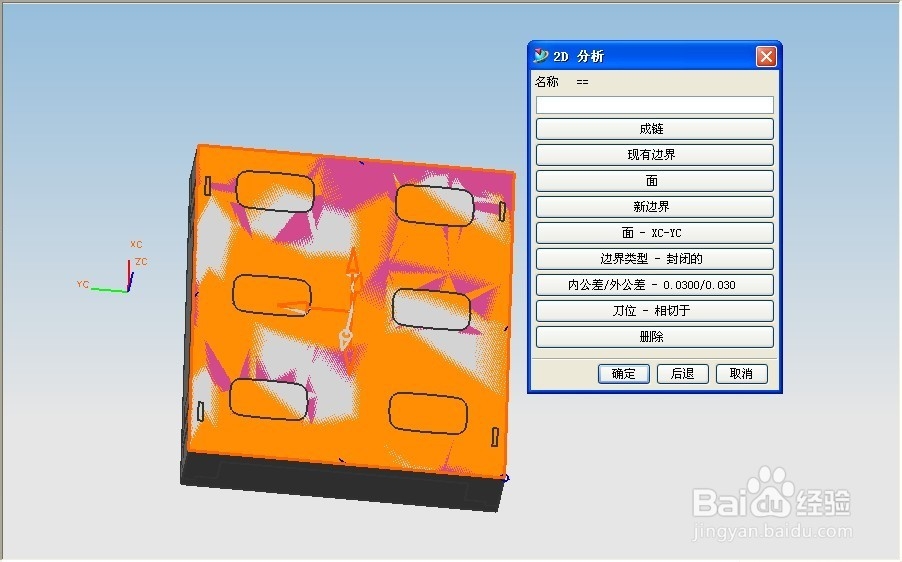

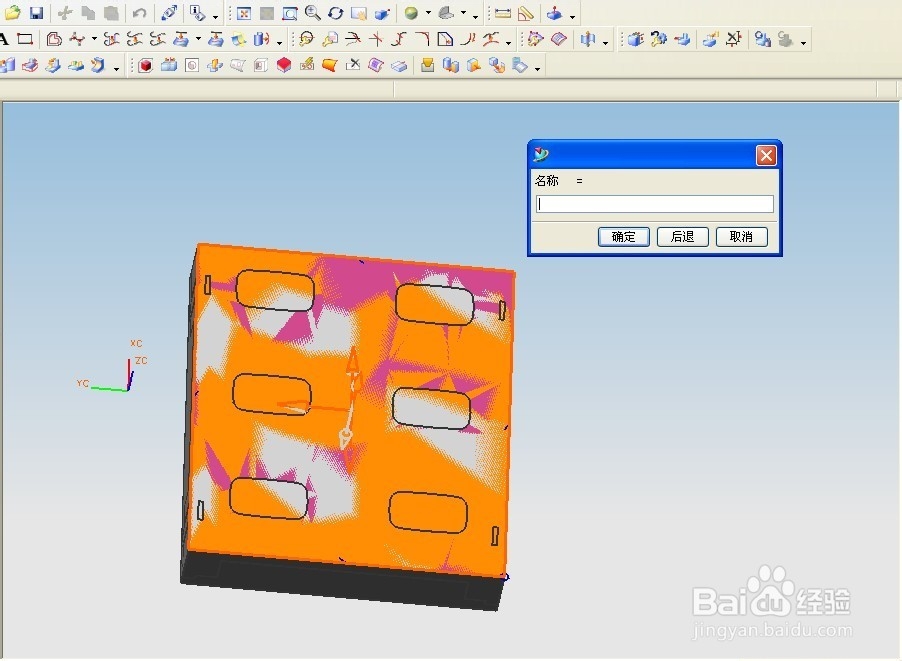

8、这里什么都不要点，直接确认，千万不要去填什么，去填的话就不正确了，

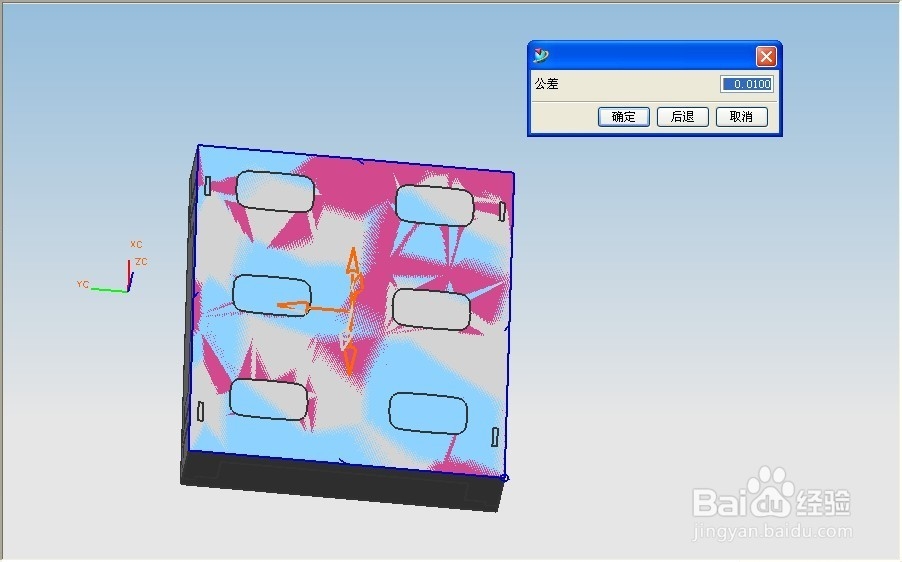

9、这里就是调精确度的最近默认就可以了，不要调，直接按确定

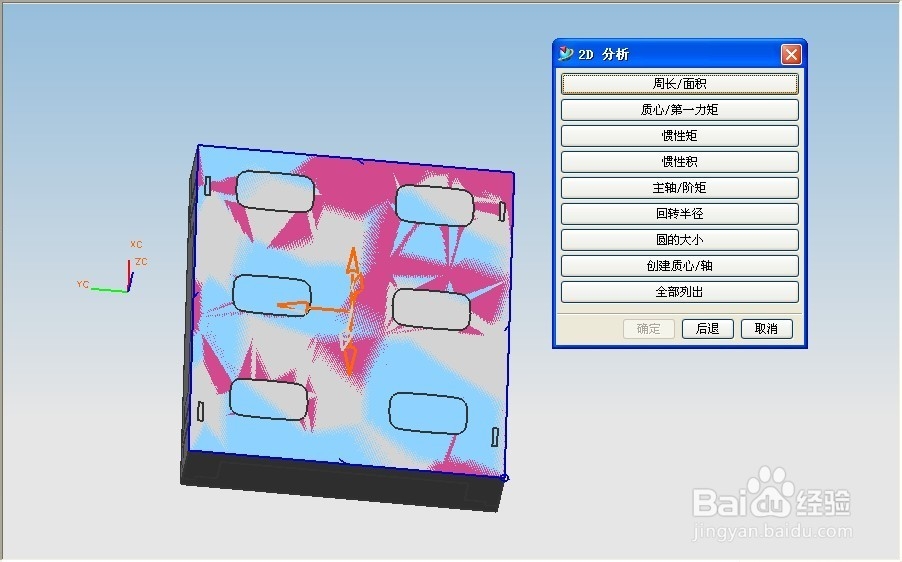

10、到这里点周长/面积就可以进入到下个页面了

11、到了这里我们就看底下那个面积就可以 了，那个面积就是投影面积，希望可以帮助到大家
