工业CAN转换器GCAN-201的设备使用

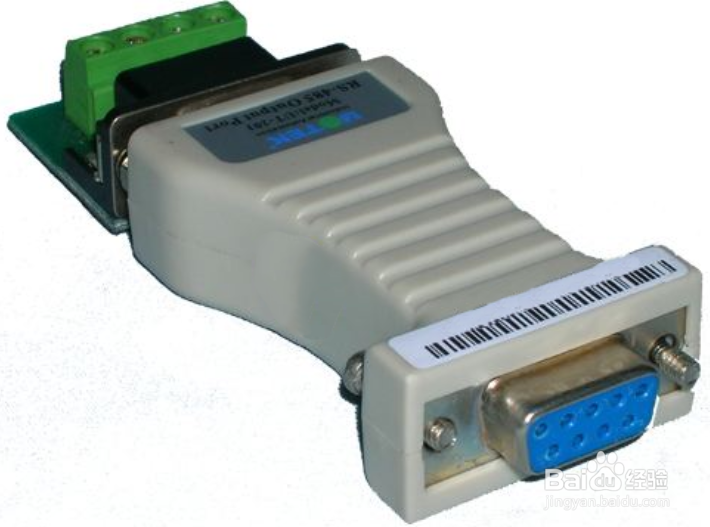

1、与PC连接GCAN-201模块具有即插即用的特点，因此用户可以使用PC机RS232接口直接与GCAN-201模块连接。当用户的PC机没有自带RS232接口时，则需使用USB转RS232，与GCAN-201的RS232接口连接即可建立通信。

2、与RS232/485接口设备连接GCAN-201模块使用标准串口电平（232：±3~15V，485：-7~+12V），因此该模块可以直接与带有RS232/RS485接口的设备进行连接。

3、与CAN-bus连接GCAN-201模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连潮贾篡绐CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图所示

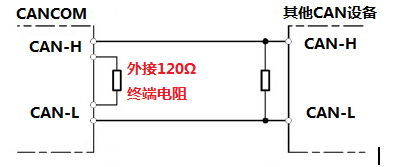

4、CAN总线终端电阻为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

5、系统状态指示灯GCAN-201模块具有1个PWR指示灯、1个SYS指示灯、1个CAN指示灯来指示设备的运行状态。这3个指示灯的具体指示功能及状态如图所示：· GCAN-201模块上电后，PWR、SYS、CAN 三个指示灯立即点亮；· 当GCAN-201模块自检完成后，CAN 灯熄灭，SYS 灯闪烁；· 当串口端有数据传输时，SYS 灯加速闪烁；· 当CAN端有数据传输时，CAN 灯闪烁，无数据时熄灭；· 如果CAN总线出现通讯错误，CAN 灯将变红。
