基于GPRS无线传输技术的 DTU电梯远程自动监测
1、电梯是机械与电气紧密结合的大型机电产品，主要有机房、井道、轿厢、导向、曳引、安全保护系统、重量平衡系统、门系统、电力拖动系统和电气控制系统等组成。井道中安装有导轨，轿厢和对重由曳引钢丝绳连接，曳引钢丝绳挂在曳引轮上，曳引轮由曳引电动机拖动。轿厢和对重都装有各自的导靴，导靴卡在导轨上。由曳引轮的运转带动轿厢和对重沿各自导轨做上下相对运动，轿厢上升，对重下降。这样就可以通过控制曳引电动机来控制轿厢的启动、加速、运行、减速、平层停车。将乘梯人员或货物安全送至目的层，实现对电梯运行的控制。
2、由于电梯系统复杂，安全性要求高，其用途的特殊性决定了电梯的安装分散、被测点多、不易布线、通信距离远、运行环境潞弘乱啖恶劣、需集中管理。并且随着电梯行业的急速发展，对其网络拓扑要求具有灵活性和扩展性的结构，因此，对于电梯的通信方式的选择应考虑如下问题：（1） 通信的可靠性——通信系统要长期经受恶劣环境和较强的电磁干扰或噪音干扰的考验，并保持通信的畅通。（2） 建设费用——在满足可靠性的前提下，综合考虑建设费用及长期使用和维护的费用。（3）双向通信——不仅能实现信息量的上传，还要实现控制量的下达。（4）多业务的数据传输速率——随着以后终端业务量的不断增长，不但要实现各监测终端间与监测中心间的无线数据传输，还要能够实现对语音、视频等终端之间的无线通信，对实现多业务的数据传输速率和稳定性要求越来越高。（5）通信的灵活性和可扩展性——由于电梯具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“ALL IP”网络技术趋势的发展以及电力运营业务的不断增长，需要考虑基于IP的业务承载，同时要求便于安装施工、调试、运行、维护。
3、传统的电梯监测监控往往只具有有线的视频监控，视频监控的功能仅局限于对电梯轿厢内人员安全状况的视频记录，根本满足不了对电梯运行状况的监测。有些虽然也采用了属于短距离无线传输技术，但其受到通讯距离的限制，以及通信组网的限制，使其无法进行大规模组网，同时还受到对电梯实时数据传输的影响。因而，对电梯的运行监测是电梯远程监控的一个重点和难点，区域不同、条件不同，可应用的通信方式也不同，因而，结合电梯远程监测的实际需求，只能采用无线通信方式：无线通信方式无线通信方式主要采用移动运营商的无线网络数据接入业务，如：GPRS/CDMA/TD-SCDMA/WCDMA/EVDO以及更新的4G LTE网络等。无线方式的优点是：成本低廉、建设工程周期短、适应性强、扩展性好、维护方便并且扩展容易。
4、DTU(Data Transfer Unit),全称数据传输单元,为用户提供高速、永远在线、TCP/UDP 透明数据传输的工业级无线终端设备。产品采用高速高性能工业级ARM9 嵌入式处理器或者X86 架构高性能嵌入式处理器，以实时操作系统为软件支撑平台，超大内存，内嵌自主知识产权的TCP/IP 协议栈，为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换、虚拟专用网络的系统应用。针对网络流量控制的用户，DTU 产品支持语音，短信，数据触发上线以及超时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。
5、才茂通信电梯远程自动监测系统，是专门为监测电梯安全运营研发的控制管理系统，其核心的功能是快速准确的将电梯的运行状况传输到电绱圈鲚箱梯监测中心，以便监测中心随时监测电梯的安全运行，实时掌握电梯运行状况，及时反映安全隐患。同时在一旦出现故障时能够及时反应处理，以便准确定位电梯故障区域，排除故障赢得宝贵的时间。本系统可以实现在监测中心实时观看每部电梯的运行状况，包括电梯的到达楼层，轿厢的运行状态，电梯门的开闭状态，电梯的运行速度，方位等。当电梯出现故障时可以及时自动告警，电梯监测人员与监测中心的工作人员在获知告警信息后可以快速地展开救援和检修。系统也会将电梯的故障信息进行记录，准确定位，并实时反馈电梯的故障现象，便于排查并解决问题。本系统运用最先进的无线远程监测技术，能够监测接入系统的分布于全球各地电梯的实时运行状况，在监测中心使用强大的服务器，保障数据的快速处理，采用稳定强大功能的数据库，保障数据的存储安全，前端监测传输设备则采用才茂通信最新一代研发的无线数传模块DTU，基于稳定的GSM/GPRS网络，以确保电梯运行的数据安全实时的传回监测中心。

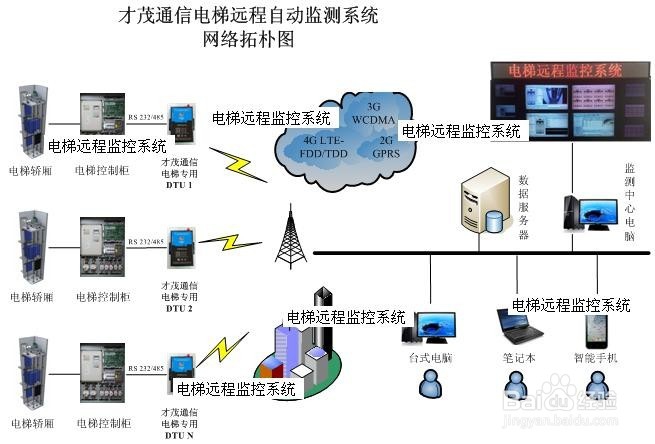

6、本方案系统主要由各运行电梯、DTU无线数传终端、GPRS无线通信基础网络及有线互联网络及相关通信设备、服务器及电梯远程自动监测系统软件等组成。1）、各类升降电梯、扶梯、货梯观光梯等；2）、DTU无线数传终端；3）、GPRS无线网络及有线互联网络；4）、服务器与数据库；5）、电梯远程自动监测系统软件；
7、数据的传输：当DTU启用时，即会通过GPRS网络与监控中心服务器建立透明传输通道，此时DTU即能够收到来自各电梯实时发送的数据，通过DTU本身的无线远距离数据透传功能，将数据原封不动的发送到监控中心服务器，运用电梯远程自动监测系统软件的功能，可以实现数据的实时采集、处理、控制与统计，从而能够实现对每部电梯的实时运行状态；信息的显示：系统可接显示大屏，可将电梯的轿厢位置、行程方向、速度、门的操作、乘客等待时间、运行时间、能量消耗和发现系统内部故障等统统显示于监测中心大屏，方便监测人员查看管理。
