SolidWorks如何实现多配合？

1、打开SolidWorks，新建一个零件模型。

创建凸台拉伸特征，如图所示。

2、创建倒角特征，如图所示。完成套筒创建，保存模型。

1、接下来通过多配合的方法，来装配模型。

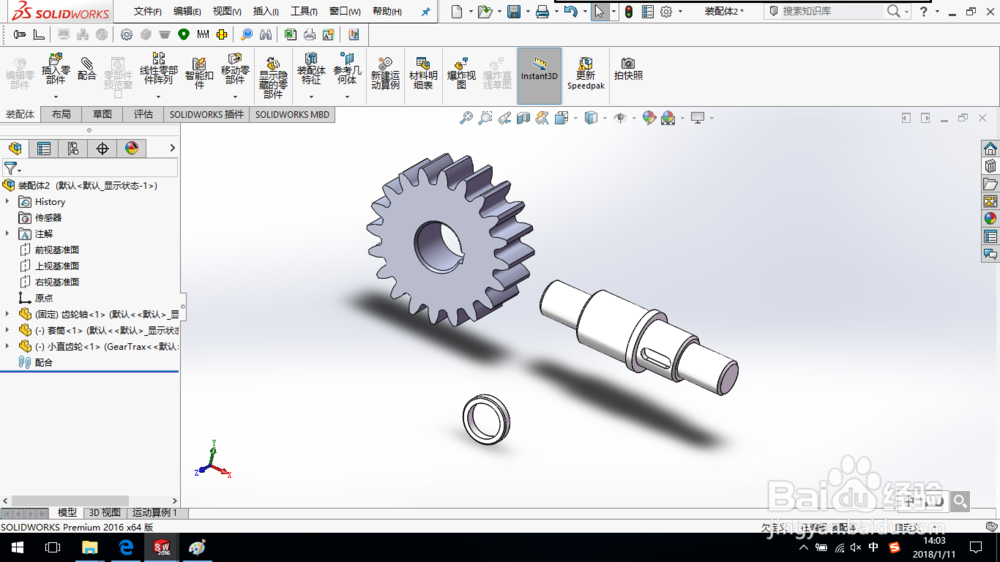

新建一个装配体模型，插入齿轮轴、套筒和小直齿轮。

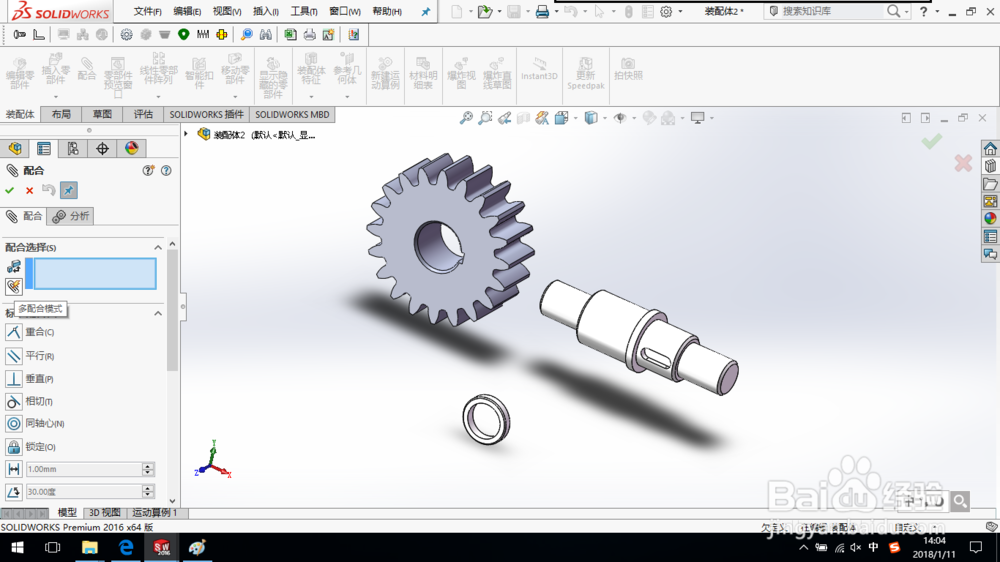

2、单击配合命令，在配合对话框中点选“多配合模式”按钮。

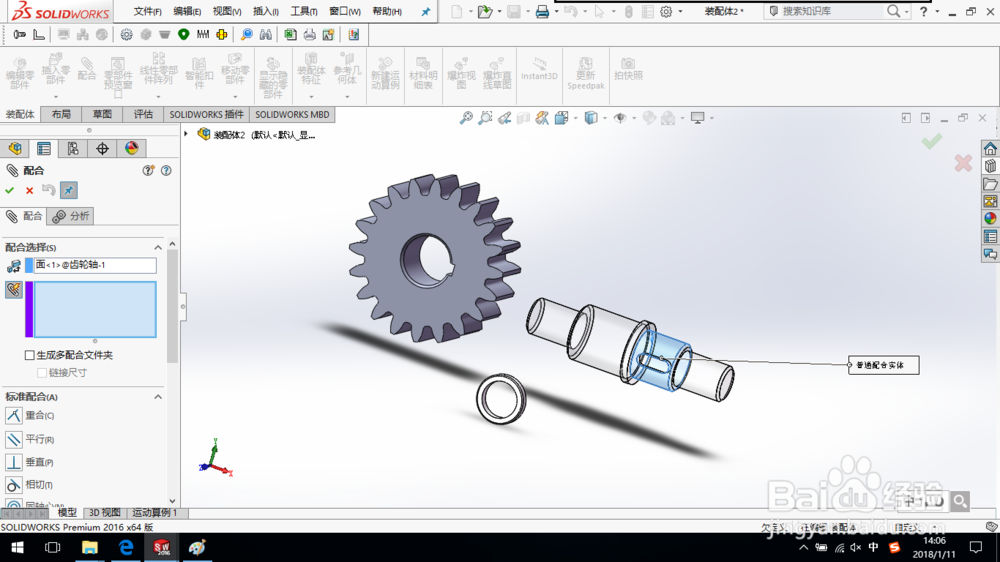

3、选取要配合的实体，如图所示。

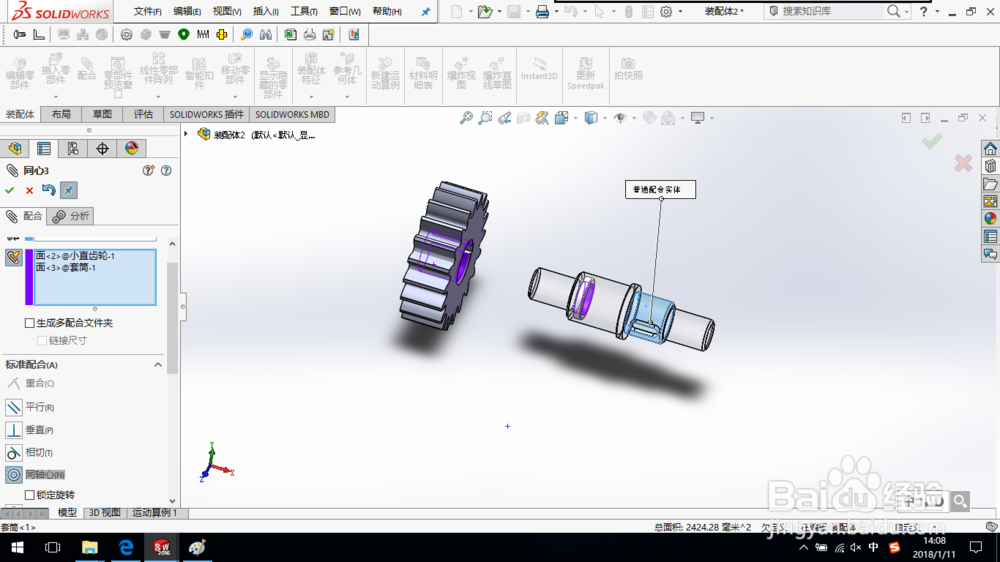

4、选择齿轮孔内表面和套筒内表面，配合方法为“同轴心”，如图所示。

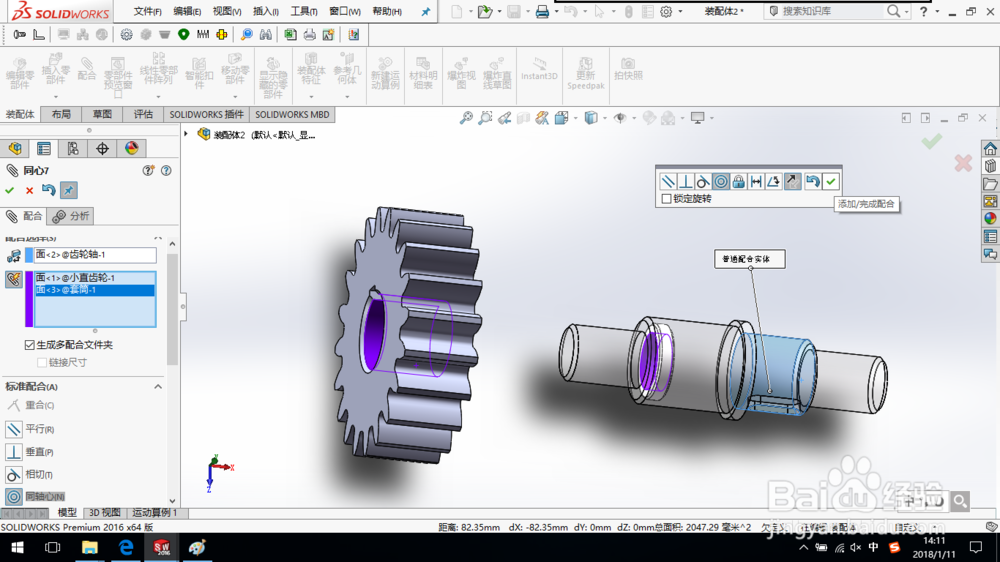

5、单击“添加/完成配合”按钮，完成配合添加，如图所示。

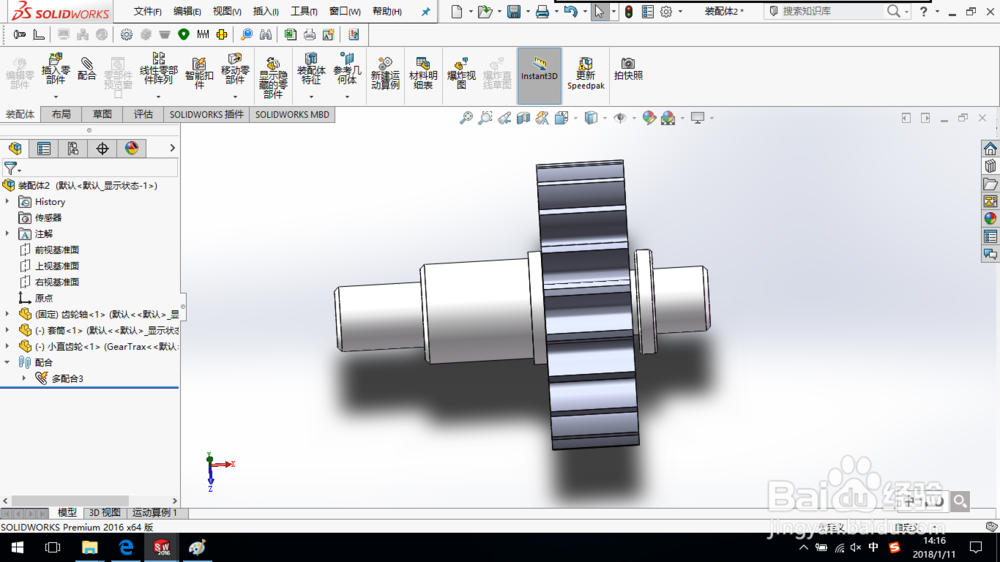

6、关闭配合对话框，如图，多配合同时添加了齿轮和齿轮轴的同轴心配合及套筒和齿轮轴的同轴心配合。

保存装配体模型。
