华秋DFM软件中的工具介绍与使用教程

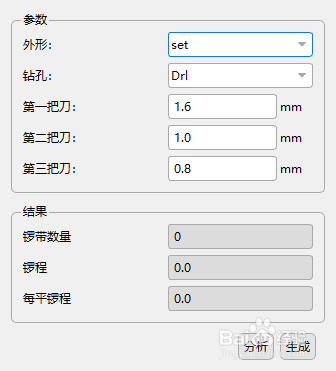

1、计算锣程设定好外形层和钻孔层，计算工具会依据据实际文件槽宽大小，智能选用配置刀具合理的计算锣程。计算操作选先点“分析”再点“生成”，如分析锣槽有不正确的区域可以按”T”键切换分析结果。

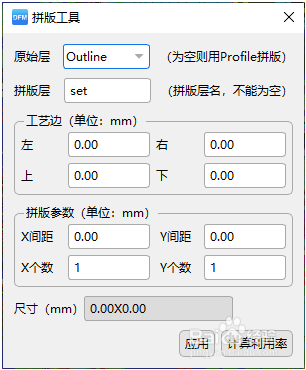

2、连片拼板设定好外形层后再按拼板酋篚靶高需求填写相应的拼板方式，支持上下、左右、四周（上下、左右都填为四周）个性化加工艺边，“X间距”“Y间登订轨啉距” 可设置拼板间间距，参数设定好后点击”应用”即可得到相应的拼板尺寸，再点击“计算利用率”可以调整到 “计算利用率”工具。

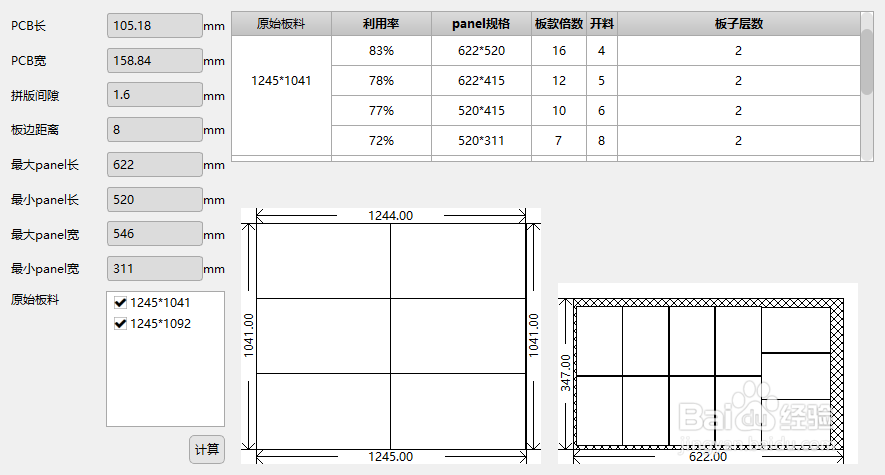

3、计算利用率使用“计算利用率”工具需先定义好外形大小，点击“计算”按钮进行利用率计算，依据原材料尺寸计算出相应的板材利用率。

4、焊点统计点击“计算”可解析“贴片面数”，“顶层贴片焊盘”数量、“底层贴片焊盘” 数量、“总贴片焊盘”数量、“顶层插件焊盘”数量、“底层插件焊盘” 数量、“总插件焊盘”数量、，点击相关项后面的“查看”，相应焊盘会在图形窗口高亮展示。
