UG10.0工程图中如何添加中心线？

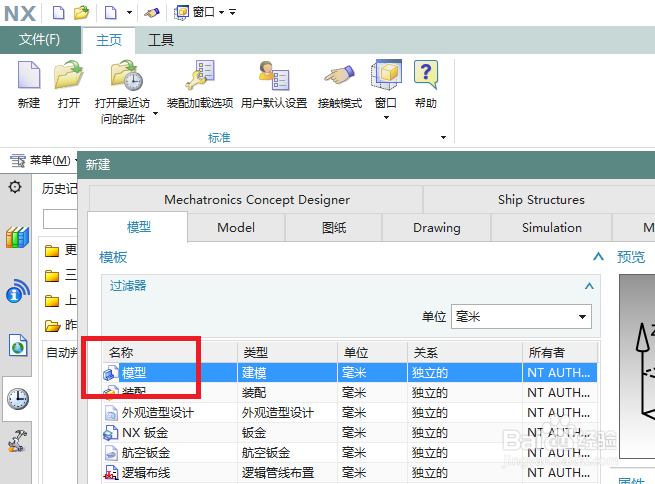

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

2、如下图所示，

执行：菜单——插入——设计特征——长方体，

直接插入一个长方体作为演示所用。

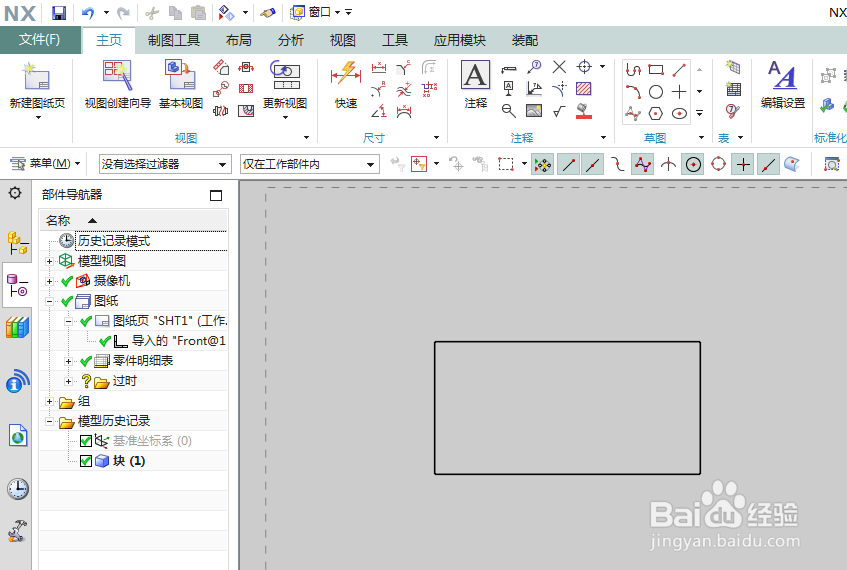

3、如下图所示，

应用模块中点击“制图”，

工具栏中点击“新建图纸页”，

然后选择一个视图创建工程图，

可以看到这个矩形生成的工程图是没有中心线的。

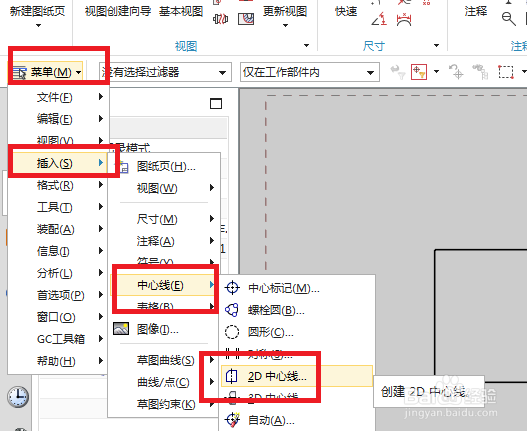

4、如下图所示，

执行【菜单——插入——中心线——2D中心线】，激活“2D中心线”命令。

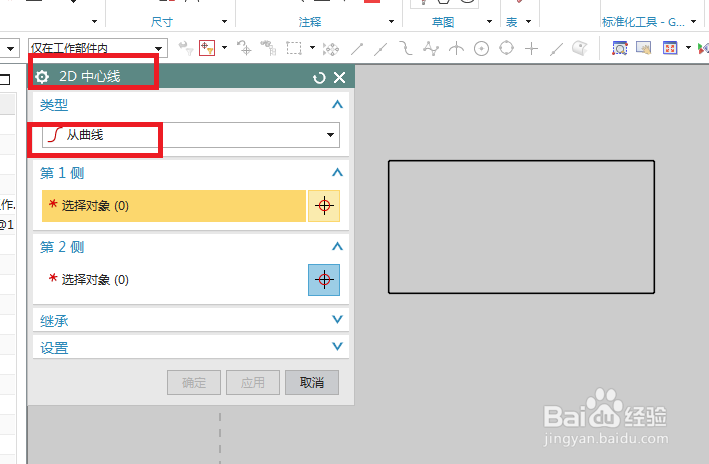

5、如下图所示，

软件弹出一个“2D中心线”对话框，

然后类型选择“从曲线”（这个一般是默认的。）

6、如下图所示，

对话框中的“第一侧”选择一条线段（见红色框选）。

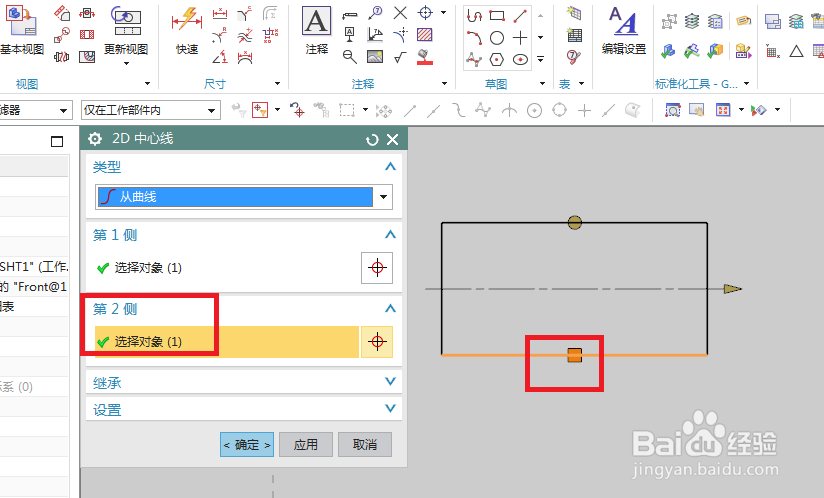

7、如下图所示，

对话框中的“第二侧”选择一条线段（见红色框选），

然后这两条线段的中间位置就出现了一条中心线，

然后我们点击“确定”就行了。

8、如下图所示，

最后的效果就是如此了，

中心线创建完成。
