UG模具设计之汽车仪表盘后模斜滑块经典结构

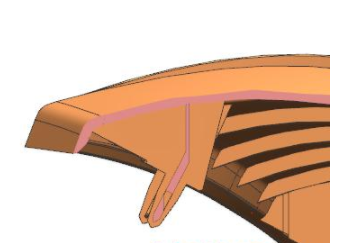

1、1.如图所示，做普通后模滑块机构无法脱扣，必须设计一种滑块带滑块的机构出模：

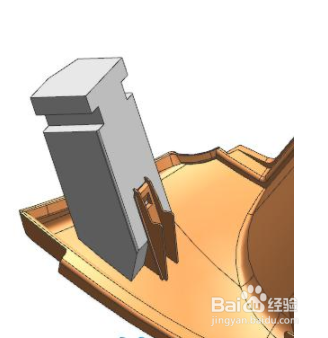

2、2.首先设计滑块镶件，顺着产品的出模角度设计，尾部设计T槽，如图所示：

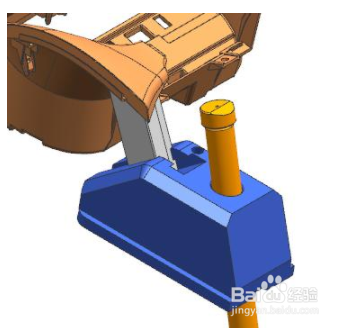

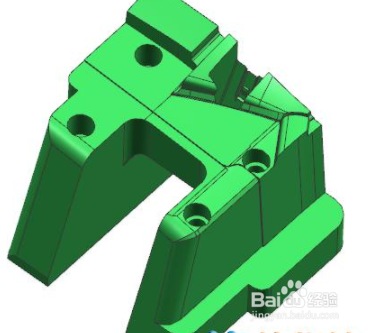

3、3.设计滑块座，滑块座与滑块镶件T槽配合，通过T槽带动滑块镶件抽芯，滑块座则用斜导柱带动，如图所示：

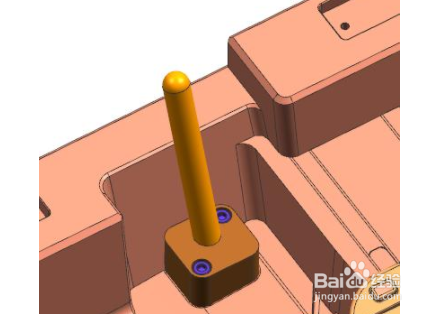

4、4.因A板比较厚，长宽比较大，斜导柱做一个固定块，用螺丝锁在A板上便于加工，铲机原身出，如图所示：

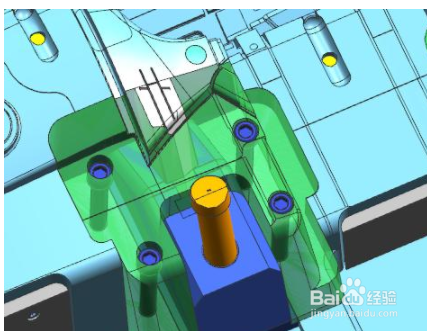

5、5，设计压板固定滑块镶件与滑块座，导向滑块镶件，且便于加工，如图所示：
