极其高效的CAD隔空捕捉:捕捉自app(appint)

1、CAD的捕捉工具栏功能十分强大，除了常见的捕捉自圆心、交点、垂足、端点等，还有捕捉自参照点定位基点，也就是常说的fro。但是，在此基础上还有一个更高超的捕捉方法——捕捉自延长线交点（学名“捕捉到外观交点”），我常叫它隔空捕捉。

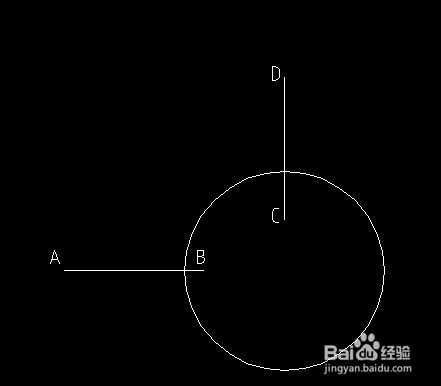

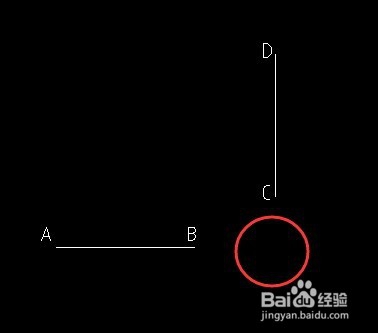

2、举个栗子。首先，我们先分别在横向和纵向画两条不相交的线段，如果想在不使用extend命令的前提下，以两条线段延长线的交点为圆心画一个圆，如图所示，那就用到了app命令了。

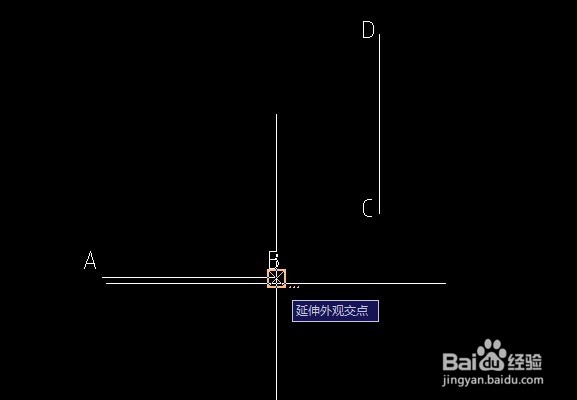

3、画圆时，先在命令行输入“C”（默认以确定圆心的方式画圆），然后键入“app”，或在第一条中所示捕捉工具栏中点选该命令。继而点选图中B点，如下图所示

4、这时把光标移至C点附近，就会在C点下方出现一个“×”型的捕捉点，如图

5、该点就是即将作为圆心的“两条线段延长线的交点”，点中该点，输入半径，即绘制出我们所想要的该位置的圆

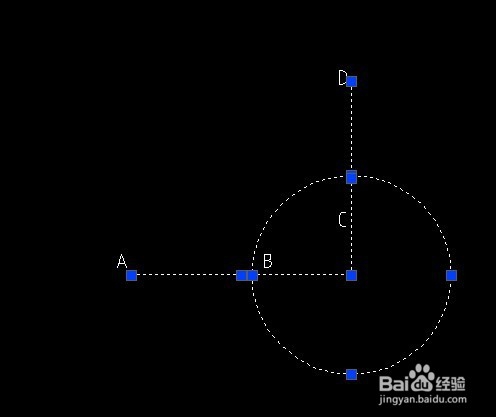

6、检验：通过extend命令，延长两条线段并相交，框选所有线段和圆，你会发现圆心和线段延长线的交点是重合的
