形状优化模型重建介绍

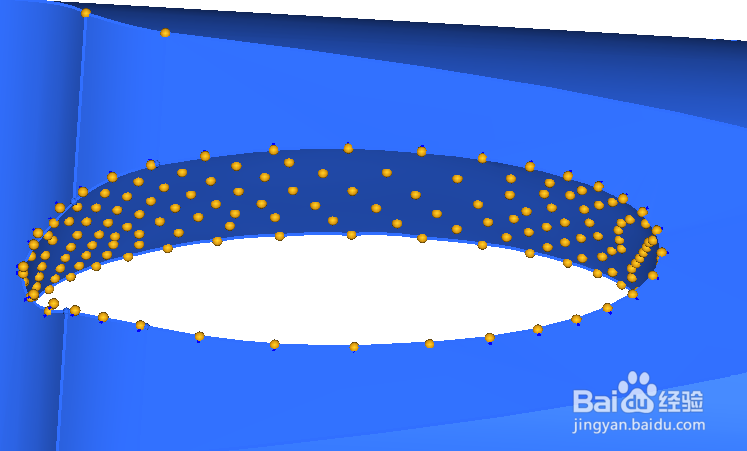

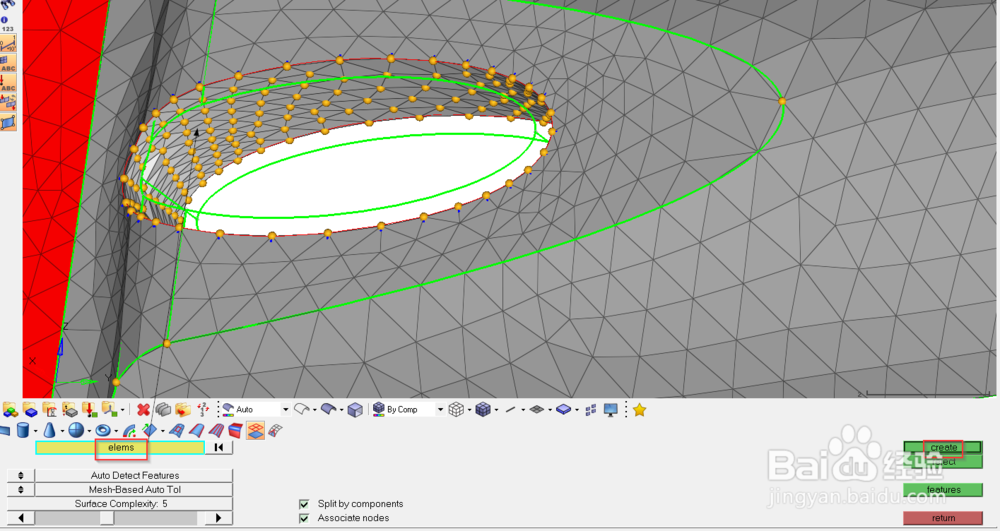

1、1）点击>Geom>surface>From FE>选择被优化过的孔洞外边界网格，点击生成面,如下所示：

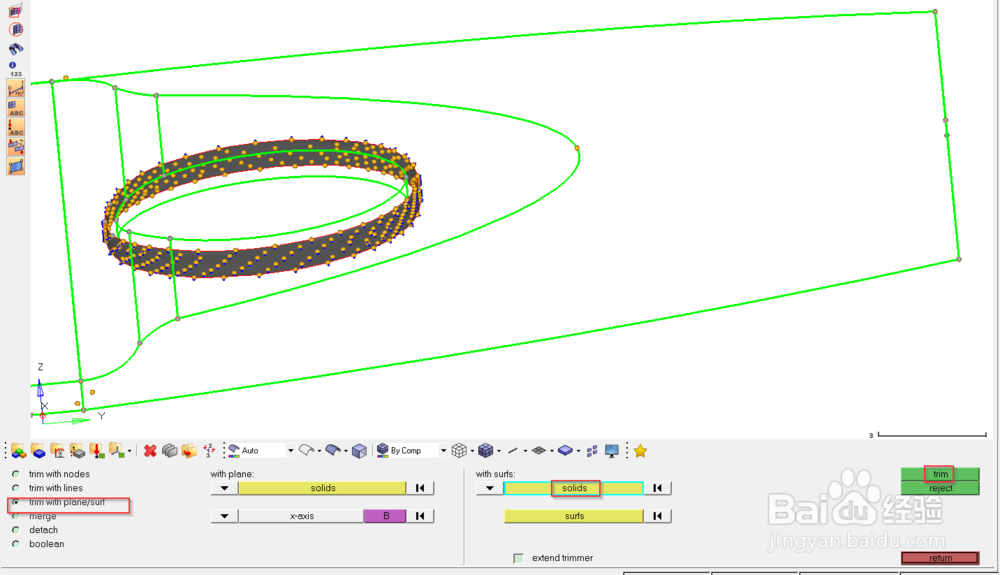

2、2）Geom>Solid edit>trim with surface>选择被优化过的几何为Solid，点击优化后的节点为face,如下所示：以同样的方法处理其余优化后的圆孔，如下（记得在Trim的时候勾选Extend trim）：

3、3）将切除的多余几何删除，点击delete>solids>选择切除的几何如下，点击delete entity，如下：

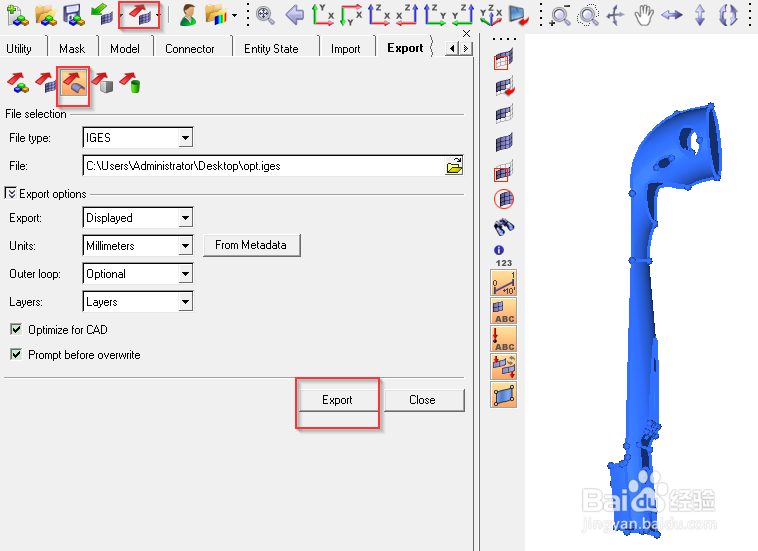

4、4）将重建的几何进行纯几何模型的导出，点击export>iges>Displayed>Milimeters(以毫米为单位将模型进行导出）>export,如下：

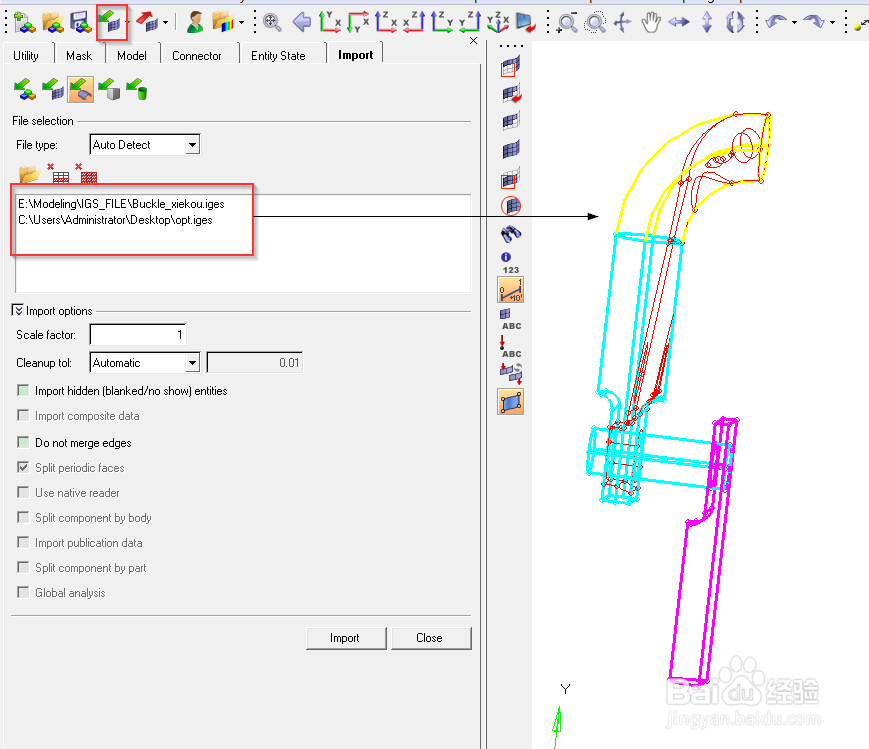

5、打开一个新的HyperMesh文件，将没有优化和刚刚导出的优化后几何进行导入，并装配，点击import>Geom>import>然后将原几何未被优化的模型进行删除，得到最终的几何模型，如下：
