TLHG-901大型地网接地电阻测试仪操作说明

1、测量原理框图及测试接线图

R0 回路电阻大约5～200Ω

Rx 测试电阻大约0～200Ω

Rf 标准电阻

测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2

测量电压线1：长度为0.618D；线径： ≥1.0mm2

测量电压线2： 接被测地网

测量接地线：  接被测地网。

2、1． 打印机——打印测量数据。

2． 显示器——128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。

3． ▲  键——修改菜单内容，采用循环滚动方式。

4． ▼ 键——修改菜单内容，采用循环滚动方式。

5．   键——选择菜单项，被选中项反白字体显示。

6． 确认键——在“测试”选项上按此键进入测试状态。

7． 电源开关——整机电源的开启和关闭。

8． 电源座——交流220V±10%，50Hz电源输入口，带保险仓。

9． RS232串口          10．接地网(C2)      11．电压极2(P2)

12．电压极1(P1)        13．电流极(C1)。

3、1） 打开电源开关，计算机进行自检，液晶屏显示中文主菜单所示。

2） 按   键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见所示。

3） 在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程见所示。

4） 将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

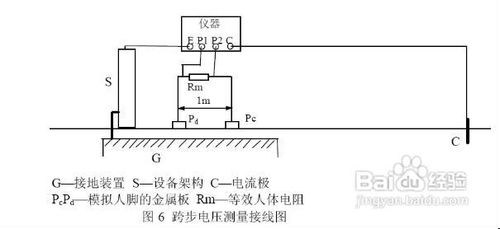

4、接触电压的测量接线图如下图

5、接触电压的测量接线图如图

6、使用本仪器，可以采用单极法或者四极法来测量土壤电阻率。下面以四极法为例来说明。测量土壤电阻率的接线如图
