caxa三维设计训练三十二之会叫的口哨糖

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练三十二之会叫的口哨糖

2、如下所示，

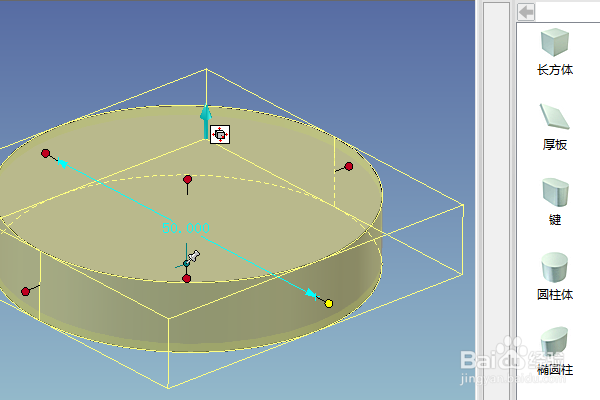

从右边的设计元素库中拖一个圆柱体到三维空间释放，

点击手柄，设置直径为50，高度为10，

3、如下所示，

从右边的设计元素库中拖一个孔类圆柱体到三维空间，点击圆柱体的上平面圆心点，释放，

点击手柄，设置直径为25，高度为10，

4、如下所示，

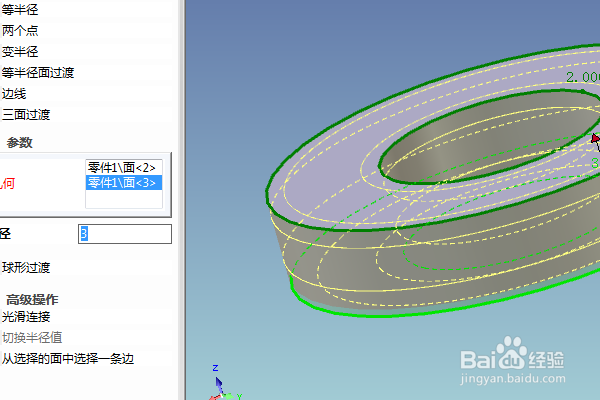

点击工具栏中的圆角过渡，

设置半径为R3，点击上下两个平面，

回车，完成并结束本次圆角过渡操作。

5、如下所示，

点击实体，F10，显示三维球，

鼠标左键点击1号手柄，

鼠标右键单击2号手柄，

点击“镜像——拷贝”。

6、如下所示，

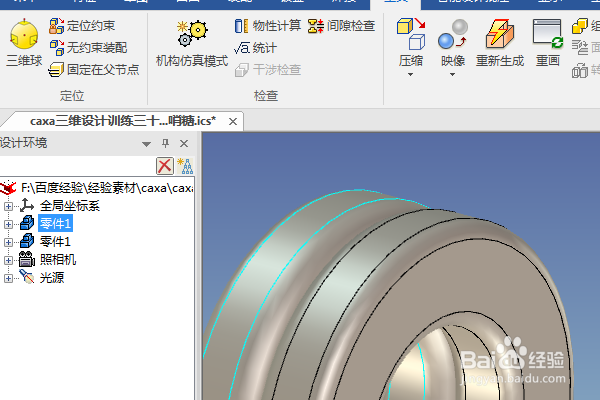

F10，一隐藏三维球，

看着设计树，有两个零件。

7、如下所示，

将显示设置为真实感图，

在右边的设计元素库中找到两种颜色，分别指定给两个零件。

至此，这个会叫的口哨糖就设计完成，

本次训练结束。
