怎么画树状网络拓扑图 计算机网络拓扑图绘制

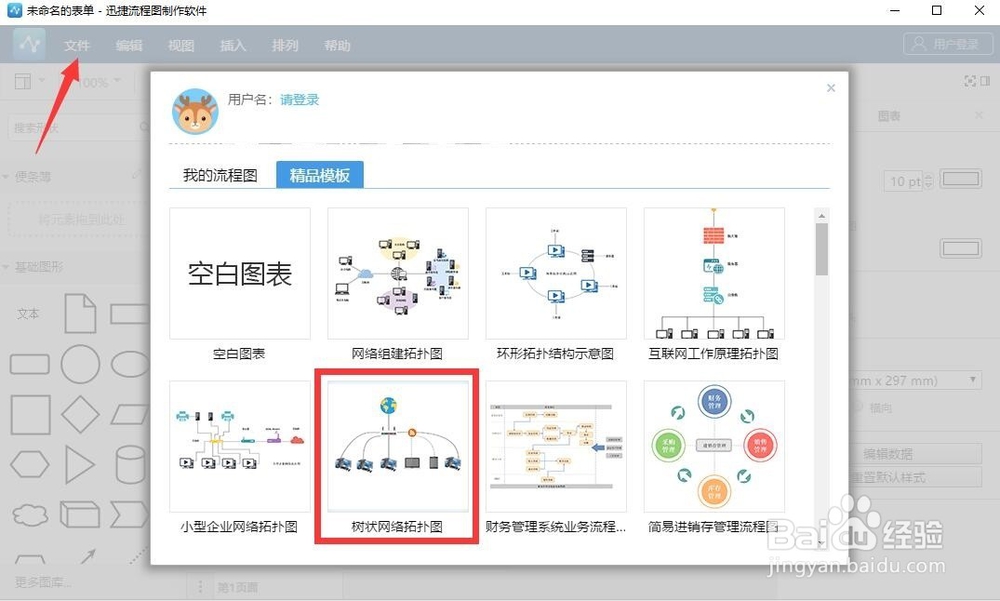

1、能够实现流程图制作的工具比较多，大家可以通过百度搜索下载相关软件。在此小编推荐大家使用迅捷流旯皱镢涛程图制作软件。如图所示，点击“文件”-“新建”按钮，可以快速创建基于模板的网络拓扑图。

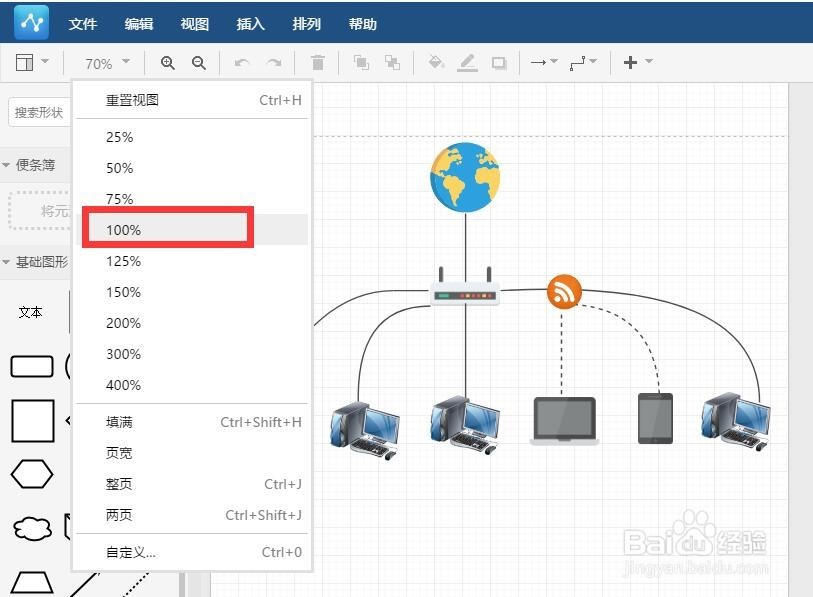

2、基于模板可以快速创建流程图或网络结构图，在快速创建完成后，我们还需要对视图大小进行调整，也可以借助鼠标滚轮动态调整视图大小。

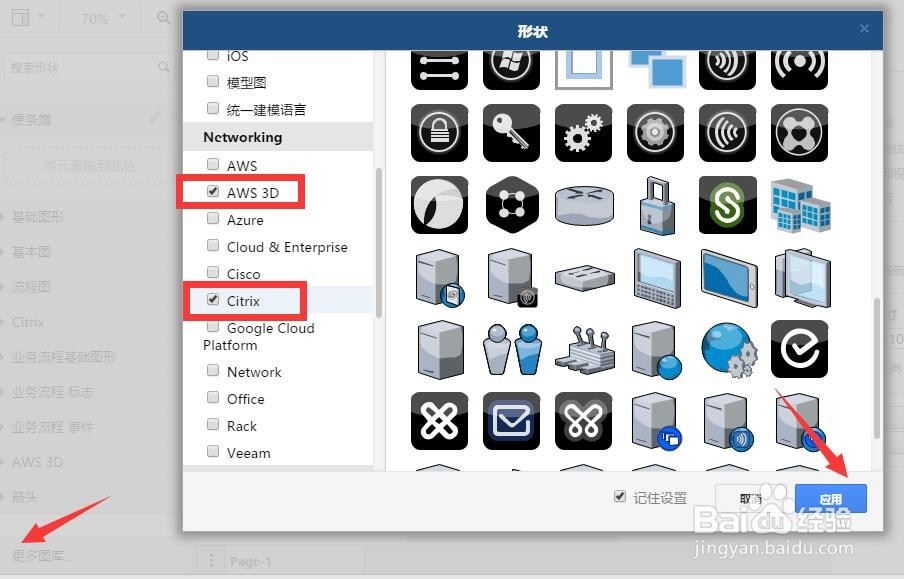

3、通常情况下，利用模板所快速创建的网络拓扑图并不一定满足我们的要求，对此我们还需要对原始流程图进行修改或添加新的元素。对此点击左下角的“更多图库”按钮，从其窗口中勾选并应用新的元素。

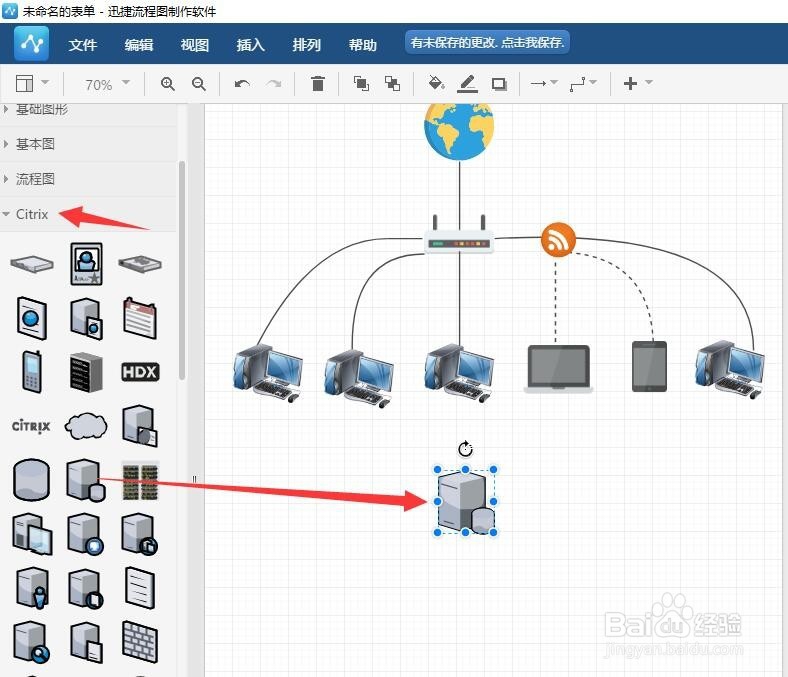

4、当对应的图库添加完成后，就可以直接展开相关图库，点击其中的相关元素即可完成添加操作，同时还可以调整图库元素的大小和位置。

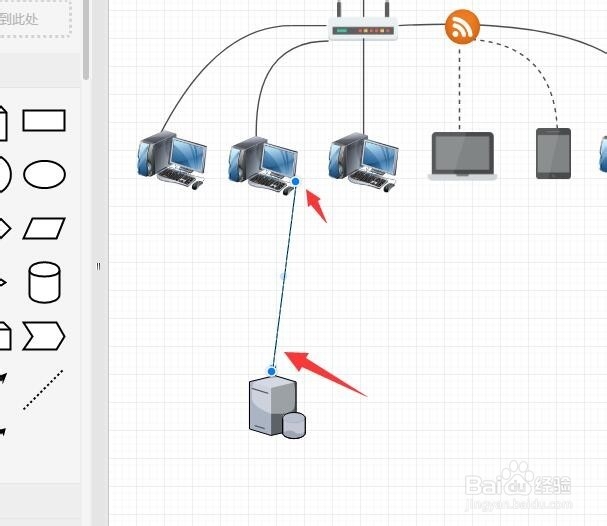

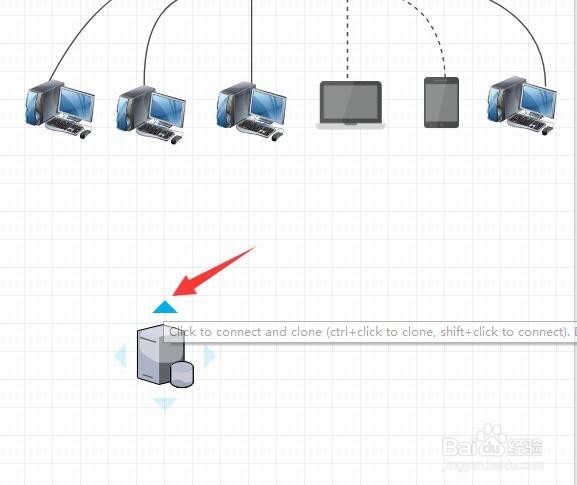

5、不同元素之间连线方法：将鼠标移动其对应的元素上方，当出现如图所示的指示标志时点击并拖动即可完成逻辑连线操作。

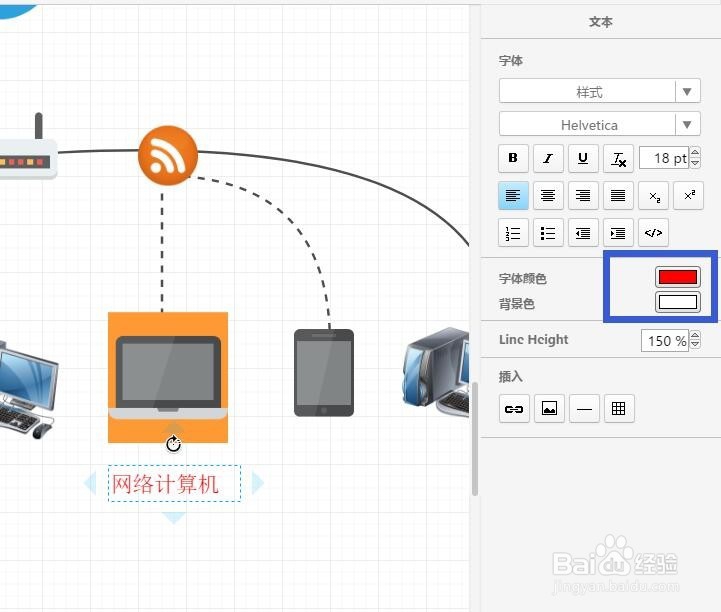

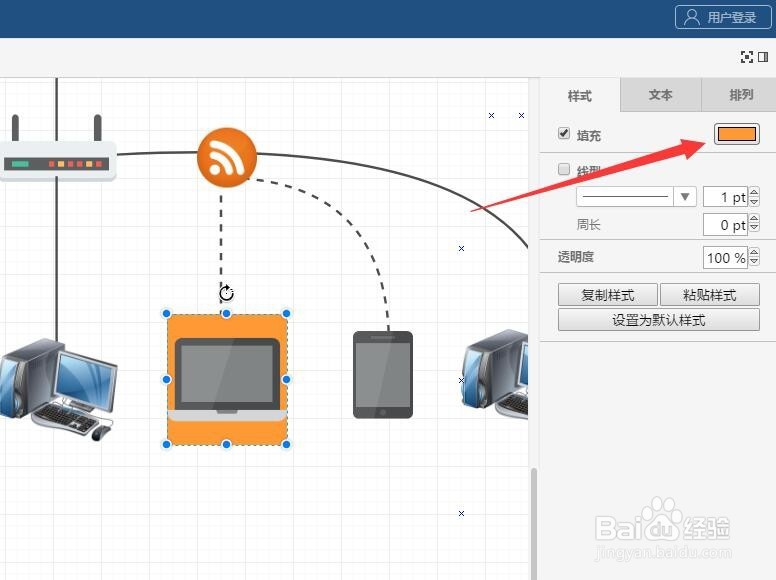

6、元素添加样式方法：有时我们可能需要对元素添加相应的样式或填充色，对此我们只需要在选中元素内容的情况下，在右侧的“样式”面板中使用相应的“填充色”即可。

7、元素添加文本内容方法：如果想对元素本身进行标识说明，则可以右击对应的元素，选择“编辑”项即可进入文本内容添加模式。

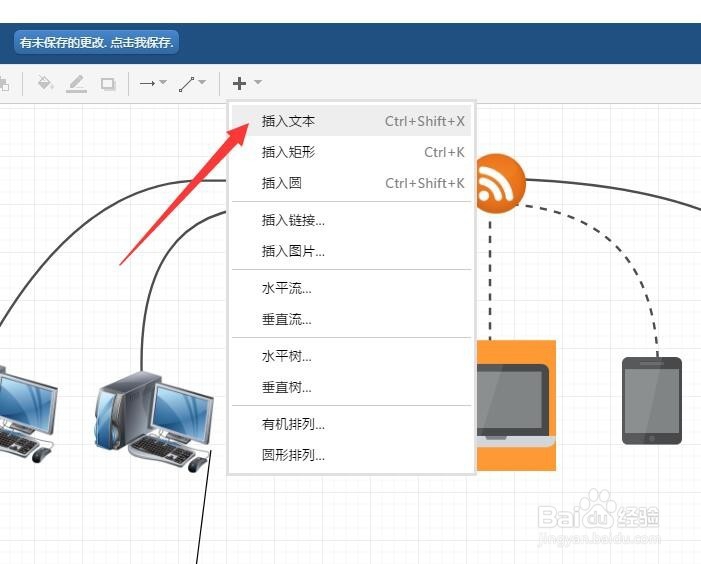

8、我们也可以通过点击“工具箱”界面中的“添加”下拉列表，从中选择相应的“添加文本”选项，以完成相关文本内容的添加操作。
