CAD如何参数化绘图

1、画如图所示的图形，等边三角形，里面3个直径相同的圆，和圆弧对应圆心角是72°，他们之间都是相切关系。尺寸如图，求圆的直径。

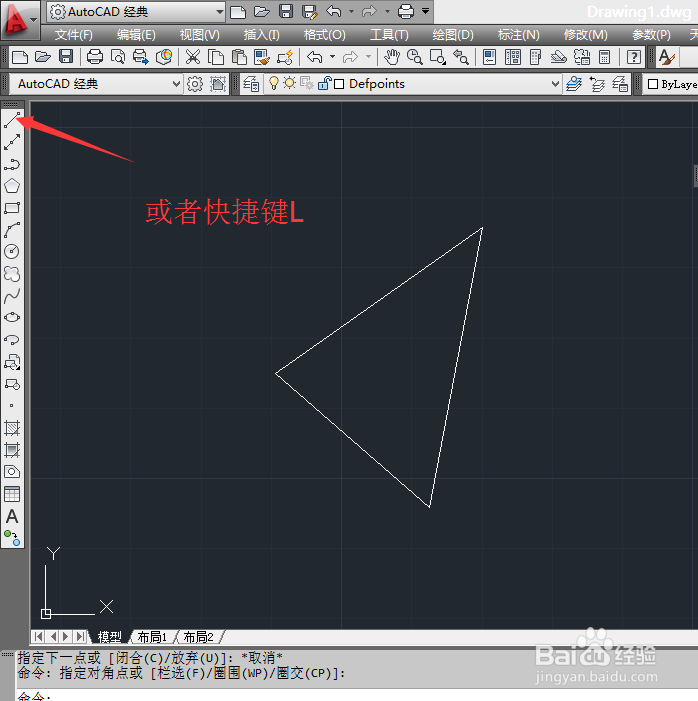

2、如果不用参数化，用几何画法，那个需要有丰富几何知识，才能画的出来。现在用参数化约束他们之间关系，约束标注即可解出。画任意形状三角形。

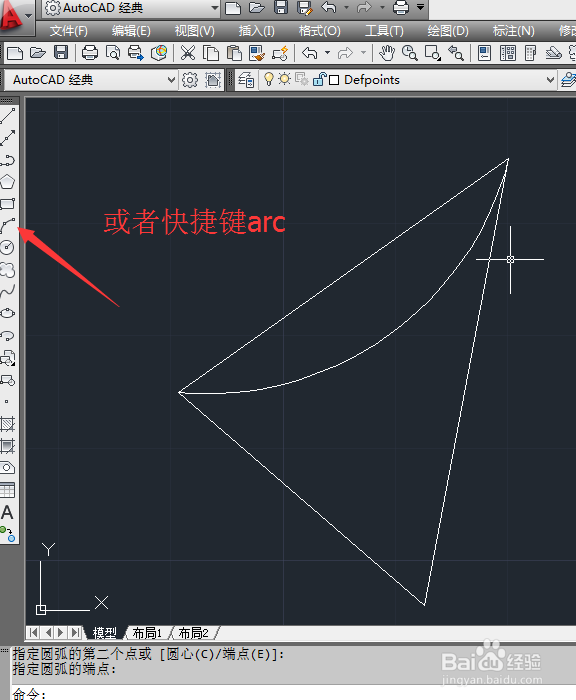

3、画如图圆弧

4、画任意三个圆

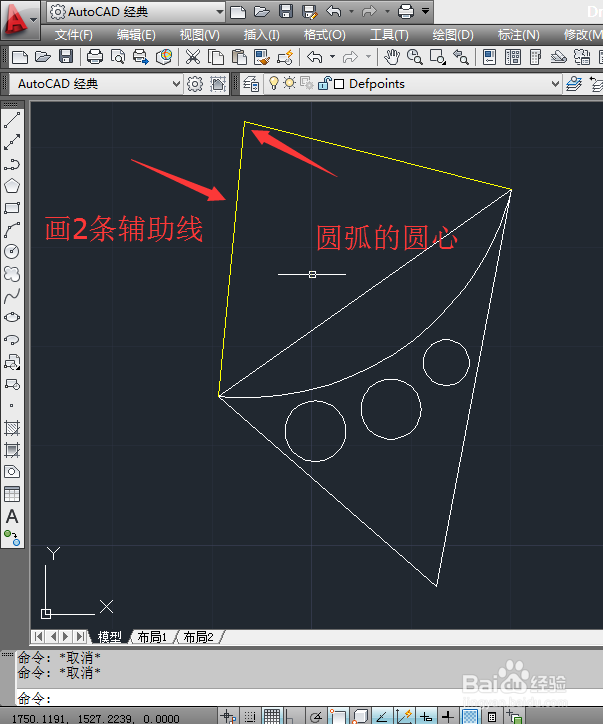

1、画2条辅助线

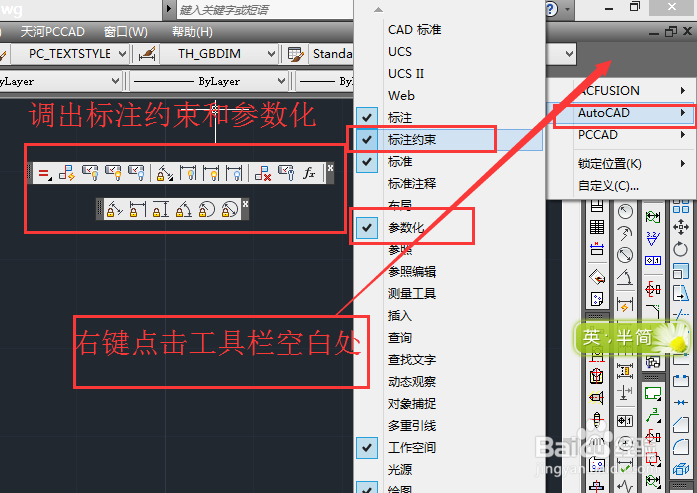

调出工具栏

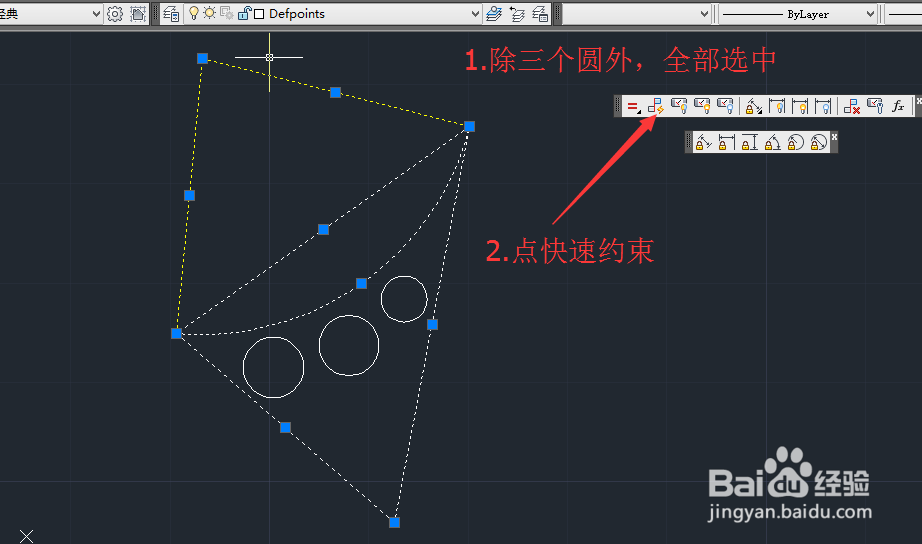

2、快速约束重合关系

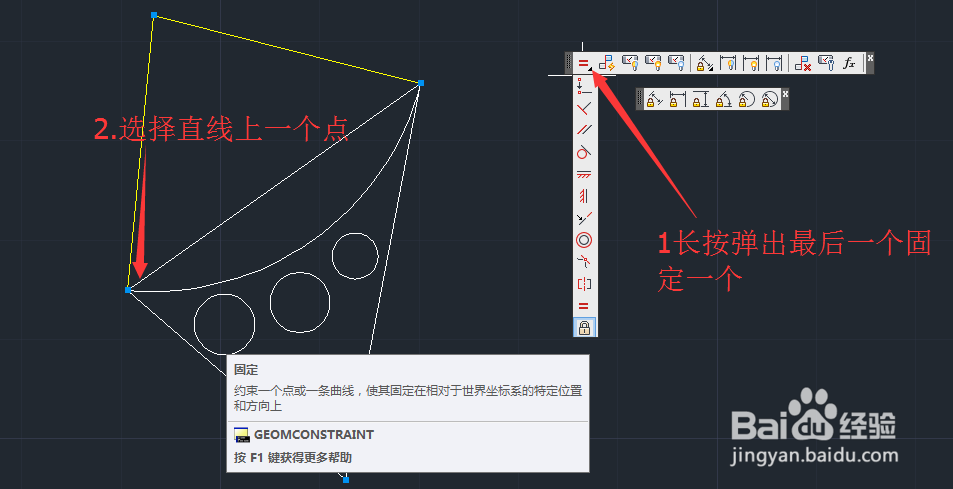

3、设定一个参考点

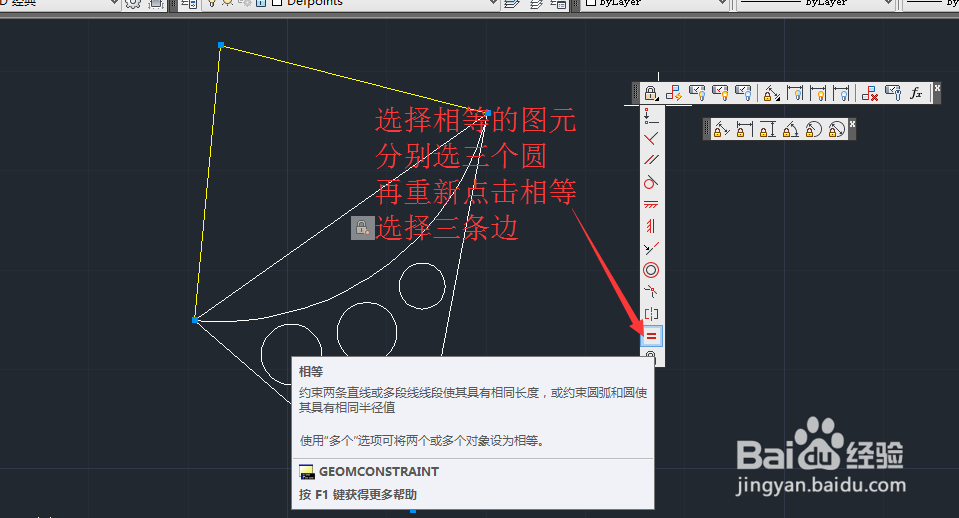

4、约束相等关系

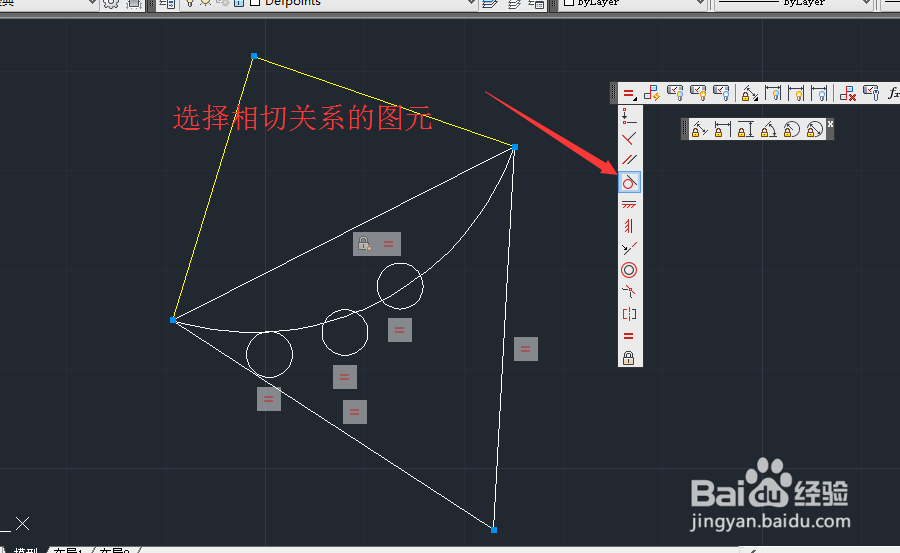

5、约束相切关系

1、约束标注长度

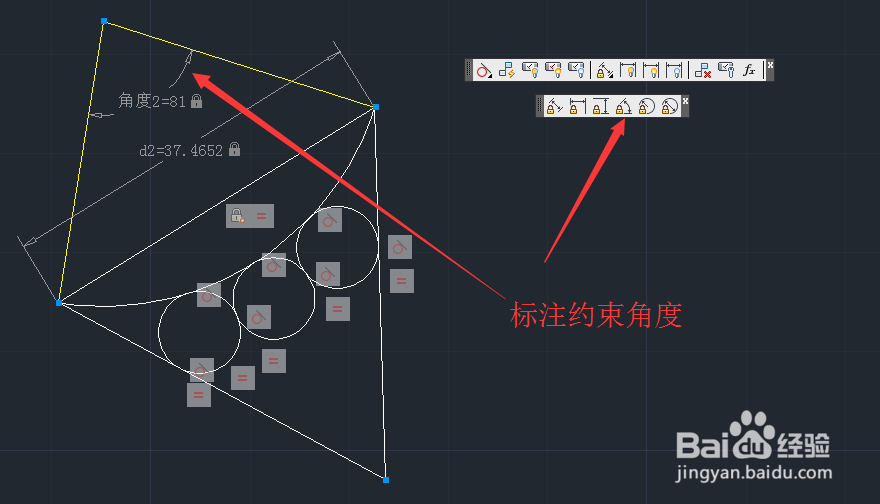

2、约束标注角度

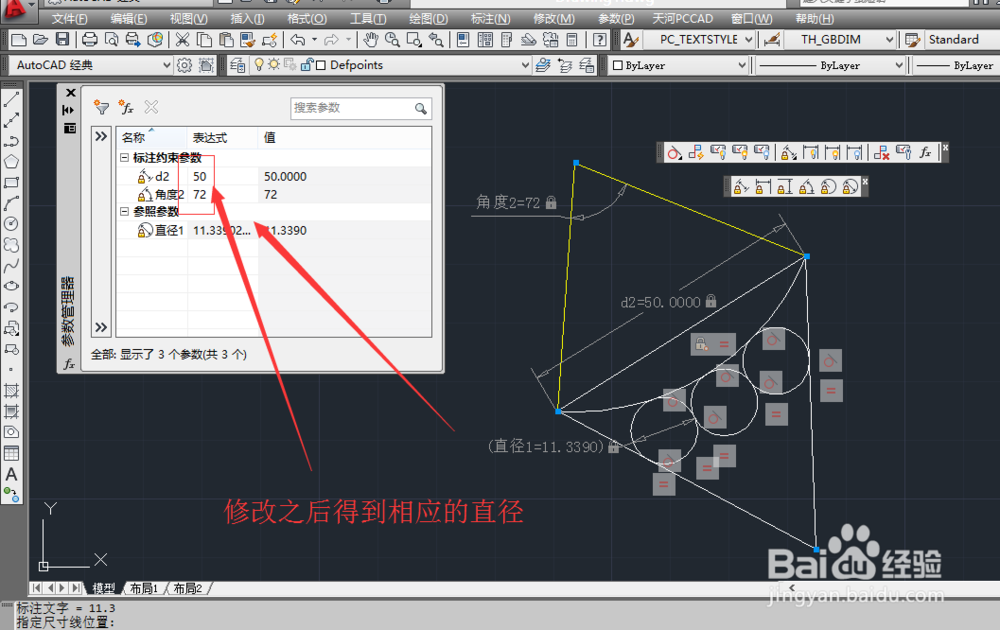

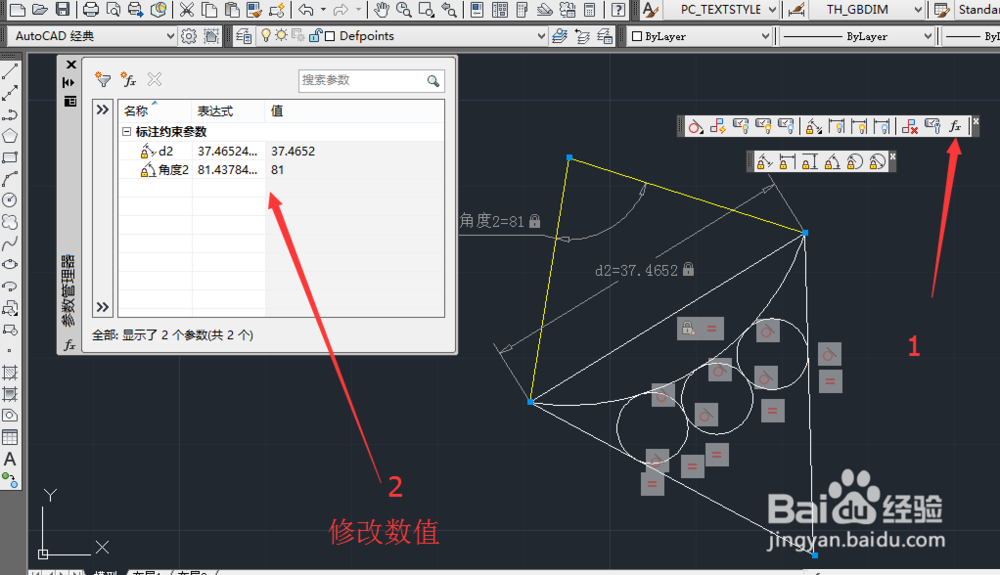

1、修改标注尺寸

2、测量小圆直径

1、从上面画图过程可以清楚的描述他们的关系，可以通过修改尺寸值达到不同的小圆直径，这就参数化的过程，输入值后，我们不关心过程，只要最后的结果，这样，直观快速的得出想要的结果。

2、通过上的例子，我们可以举一反三的运用到实际工程当中去。
