Cisco单臂路由实现配置案例

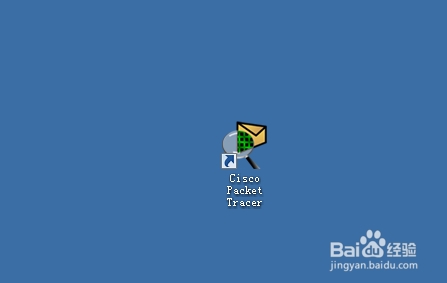

1、首先我们要具备Cisco Packet Tracer模拟器，如下图，如果没有可以到百度搜索下载安装即可。

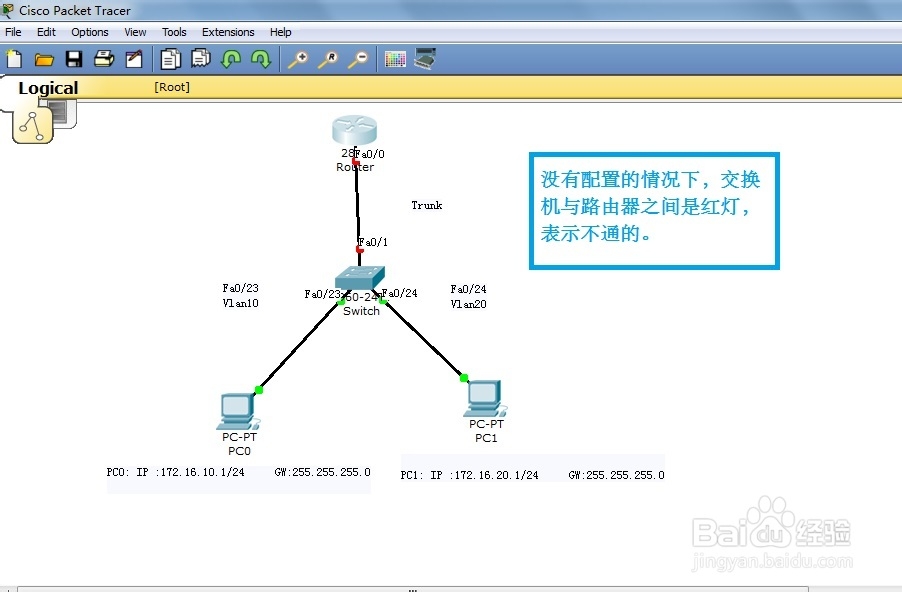

2、第二步，我们要绘制单臂路由的拓扑图了。

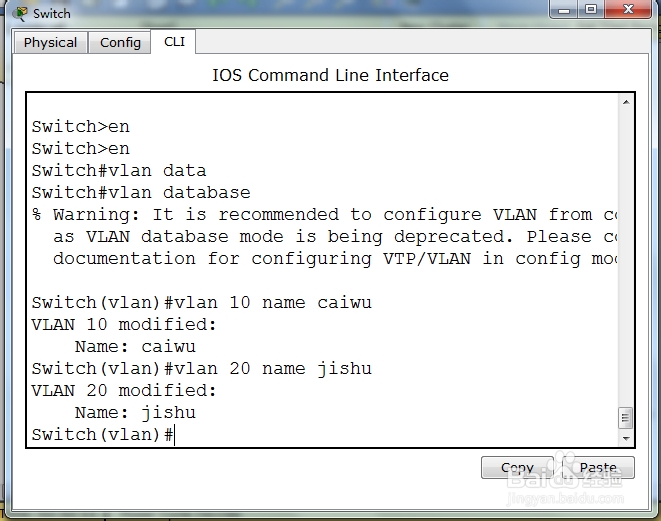

3、接下来给交换机配置Vlan，分别配置Vlan10 命名为 caiwu，Vlan20 命名为jishu 。Switch>enSwitch#vlan databaseSwitch(vlan)#vlan 10 name caiwuVLAN 10 modified: Name: caiwuSwitch(vlan)#vlan 20 name jishuVLAN 20 modified: Name: jishuSwitch(vlan)#

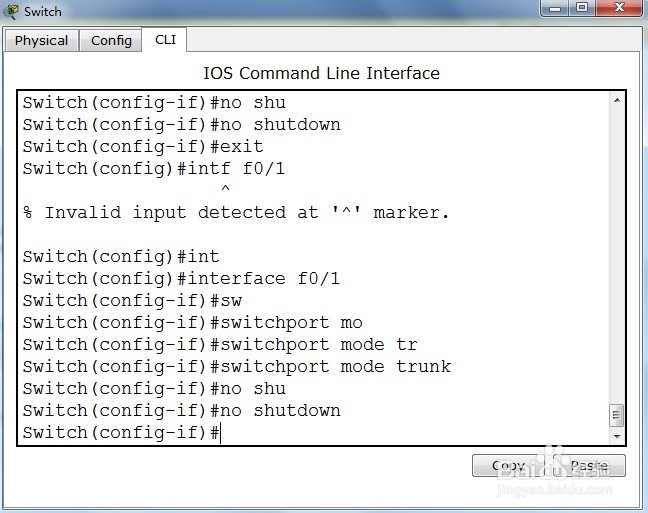

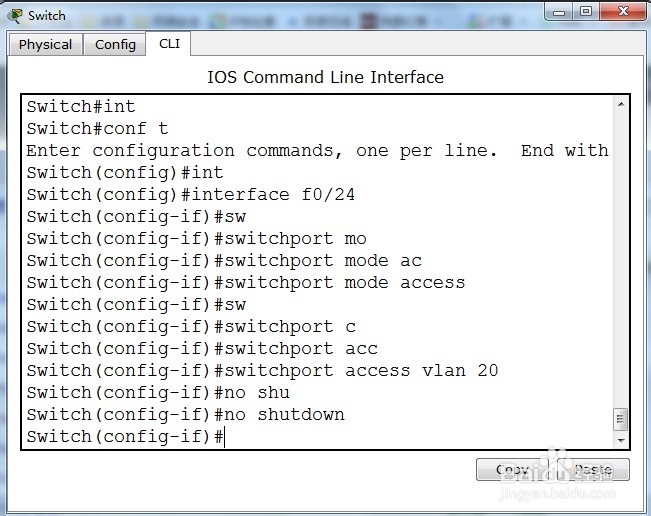

4、将相应pc连接的端口加入相应的Vlan中（f0/23加入Vlan10，f0/24加入Vlan20），并且设就女蒿鸳置接口为access模式，设置f0/1为Trunk模式。Switch>enSwitch#conf tSwitch(config)#interface f0/23Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#exitSwitch#Switch#conf tSwitch(config)#interface f0/24Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#no shutdownSwitch(config-if)#exit Switch(config)#interface f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#

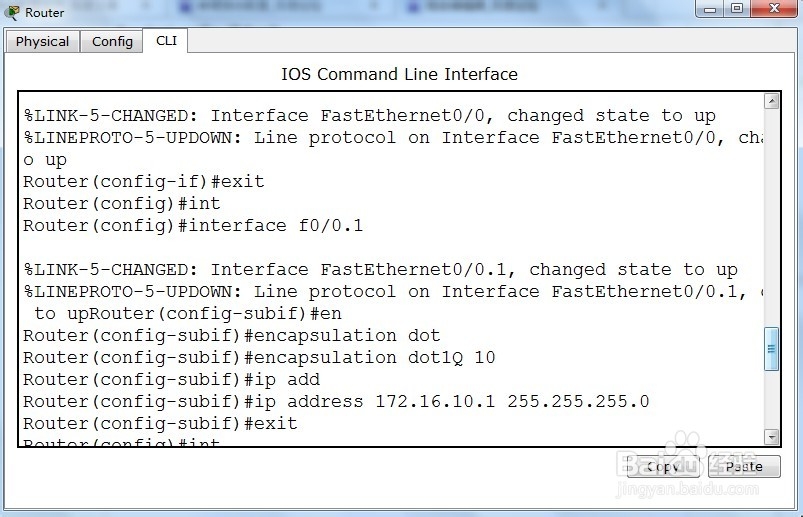

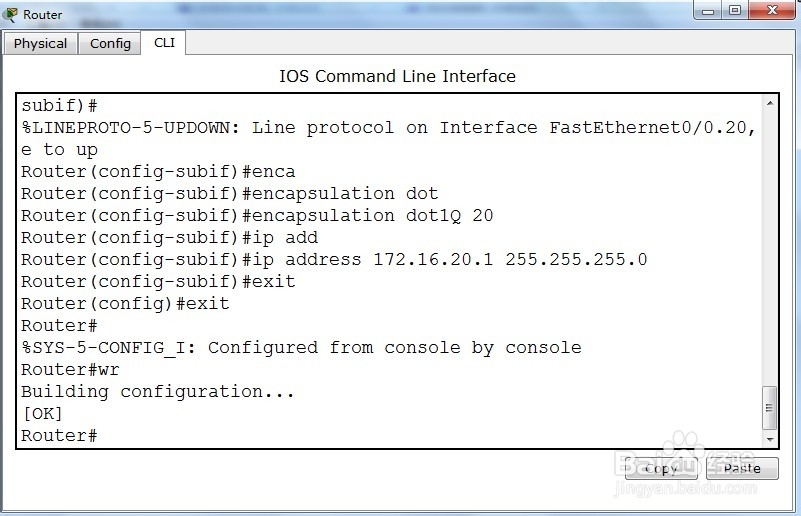

5、Switch设置好了，设置RouteRouter>enRouter拭貉强跳#conf tRouter(config)#interface f0/0Router(confi爿讥旌护g-if)#no shutdownRouter(config-if)#exitRouter(config)#interface f0/0.1Router(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip addRouter(config-subif)#ip address 172.16.10.1 255.255.255.0Router(config-subif)#exitRouter(config)#interface f0/0.20Router(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip addRouter(config-subif)#ip address 172.16.20.1 255.255.255.0Router(config-subif)#exitRouter(config)#exitRouter#wrBuilding configuration...[OK]Router#

6、交换机与路由器的配置现在已经配置好了，可以观察到图中的每个接口的指示灯变为了绿色，说明可以通信了。

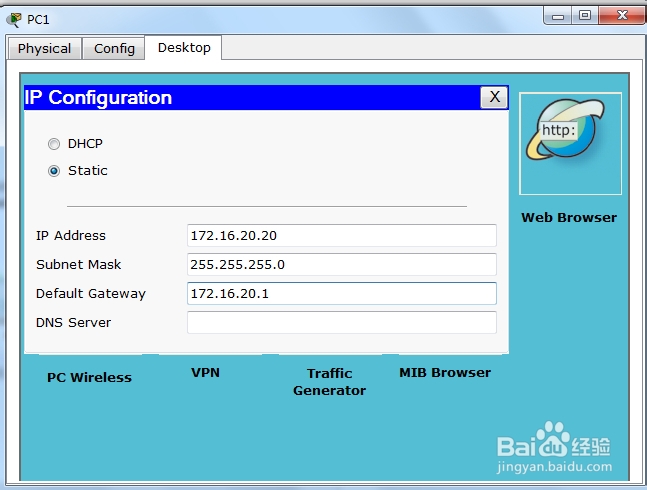

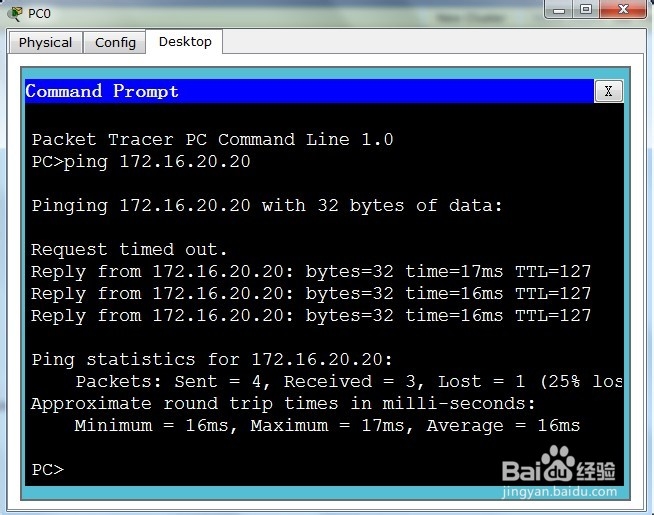

7、最后我们来测试一下，设置PC0与PC1的ip地址，然后利用ping命令测试连通性，成功。
