CAD怎样测量面积，查询面积

1、打开CAD2010，打开如图所示文件。

如果需要测量简单图形的面积（直线连接而成的图形），

如图所示的范围的面积，我们使用菜单命令：工具>查询>面积（或者使用快捷键“AA+回车”），按照提示“指定第一个角点”，然后“指定下一个点”，依次指定我们需要测量的图形的各个角点，

然后回车确定，就会看到区域=15165600.0000,周长=15640.0000

因为使用的单位为毫米，小数点左移6位就是我们想要的结果，

也就是面积为15.1656平方米。

1、使用菜单命令：绘图>边界（或者使用快捷键BO+回车）

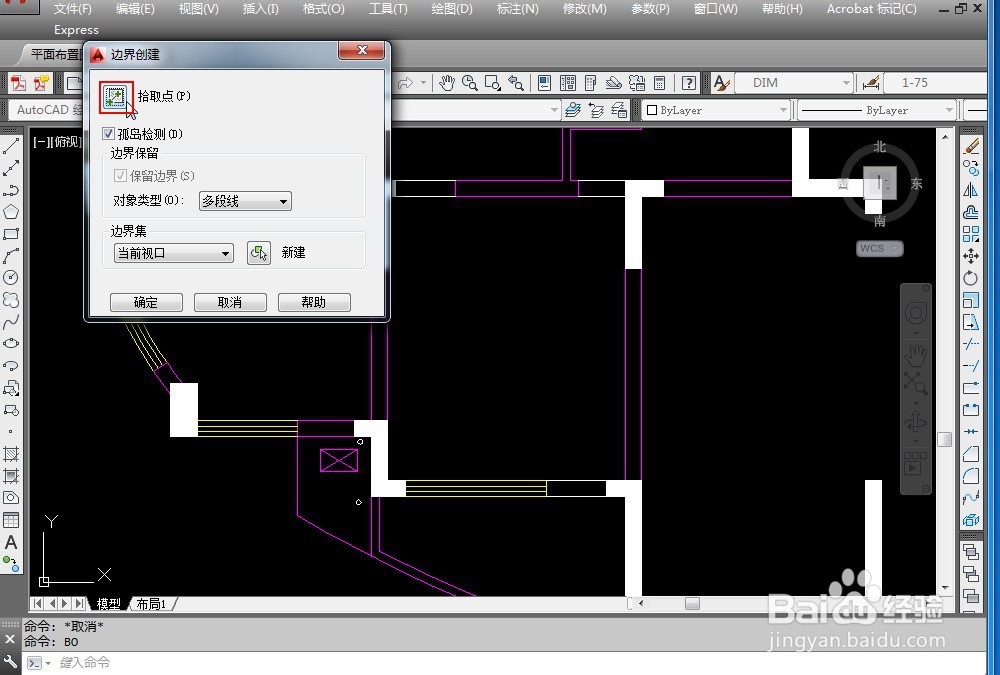

打开“边界创建”对话框

单击“拾取点”图标，然后用鼠标在需要测量面积的图形内部单击（注意图形必须是封闭的，否则也不存在面积），拾取内部点，然后回车确认，我们就会创建一个多段线。

2、单击选择这条多段线，可以有两种方法测量到面积。

第一种方法：选中这条多段线，然后按Ctrl+1(或者MO+回车)，打开特性工具栏，就可以查询到面积。

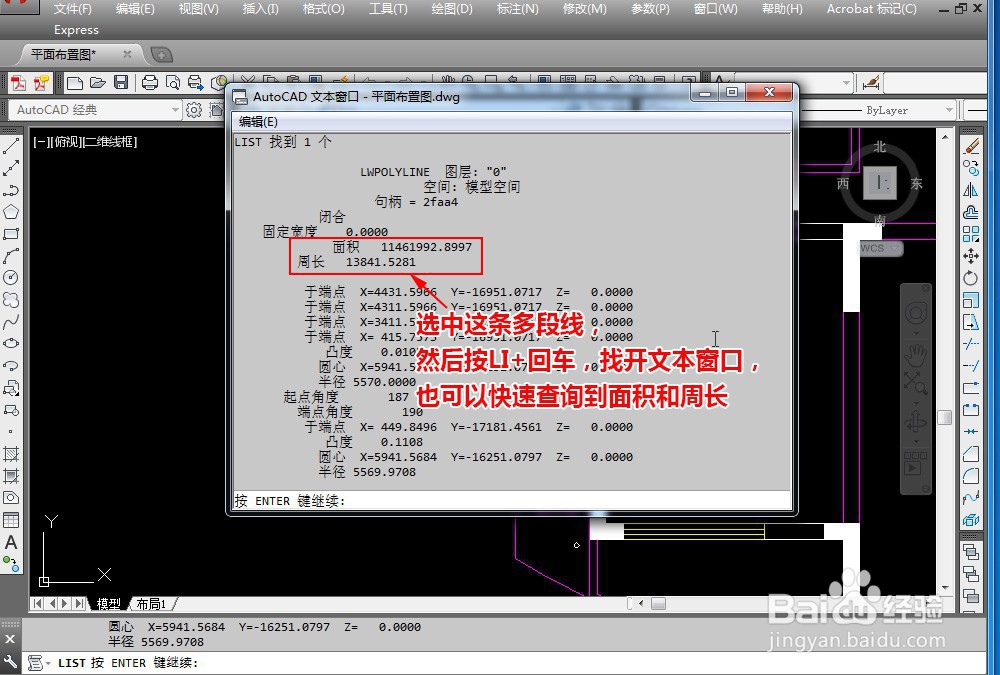

第二种方法：选中这条多段线，然后按LI+回车，找开文本窗口，也可以快速查询到面积和周长

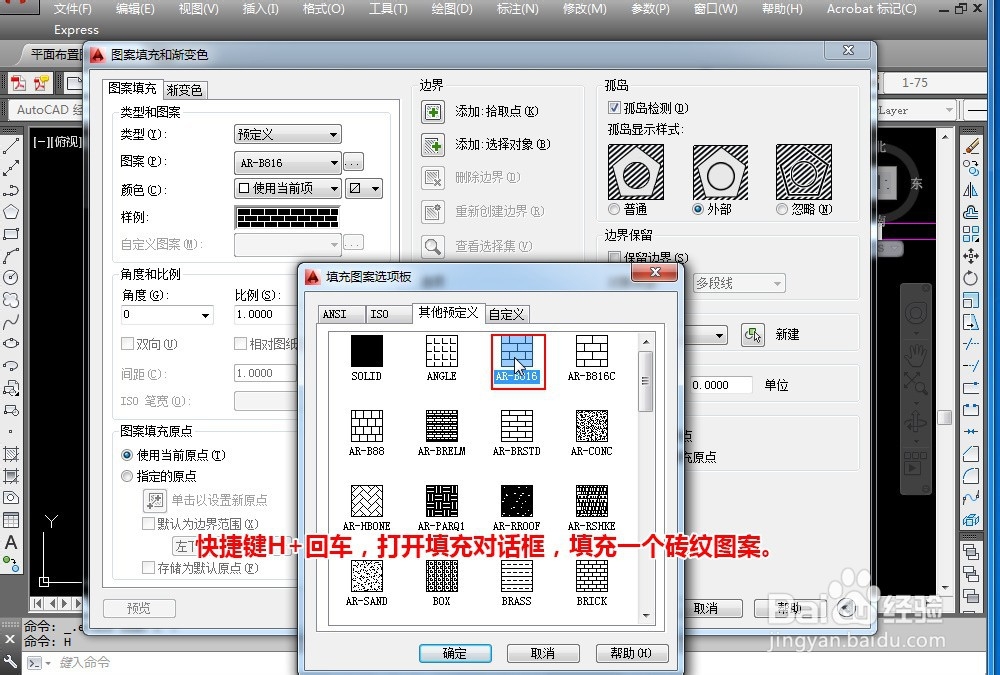

1、快捷键H+回车，打开填充对话框，填充一个砖纹图案（当然你也可以选择其它合适的图案）进行填充。

2、单击选择这个填充好的图案，也可以有两种方法测量到面积。

第一种方法：选中这个填充图案，然后按Ctrl+1(或者MO+回车)，打开特性工具栏，就可以查询到面积。

第二种方法：选中这个填充图案，然后按LI+回车，找开文本窗口，也可以快速查询到面积。

注意：填充图案只能查询到面积，不能查询到周长。
