idea阅读源码如何查看类图结构

1、为了介绍如何使用idea的类图结构，我们这里使用spring的源码来演示，如图所示，spring使用频率非常高的一个类ApplicationContext，打开此类之后可以看到该接口继承多个父接口，且层次也比较多，如果单纯从代码上看，比较混乱，难以分清层级

2、在当前类中右击鼠标，右键菜单中选择Diagrams>Show Diagram衡痕贤伎s，快捷键Ctrl+Alt+Shift+U(不同的系统和快捷键风格快捷键会有差异)，如果是spring的类会出现如图所示的弹框，第一项是类图结构，第二个是spring beans的依赖，这里我们选择第一项

3、选择了java class diagrams之后，如图所示就是我们需要的类图结构了，工具会自动根据当前类以及继承结构体系绘画出类图，从图中可以清晰的看出来层级关系，一目了然

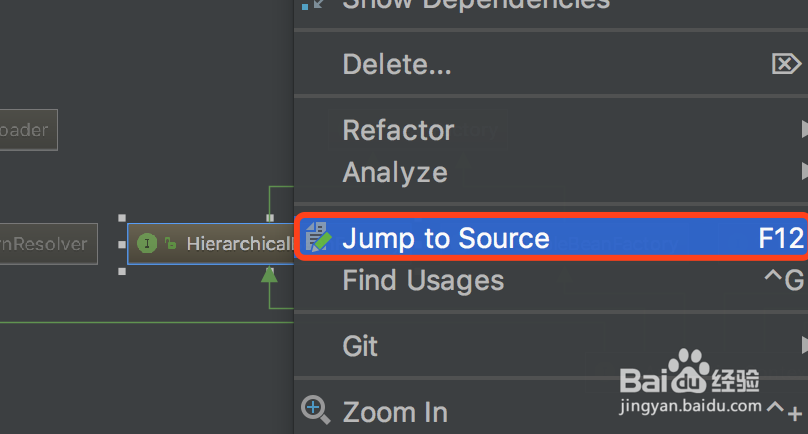

4、在类图中选择其中一个类右键选择Jump to Source可以快速跳转到对应的类源码中

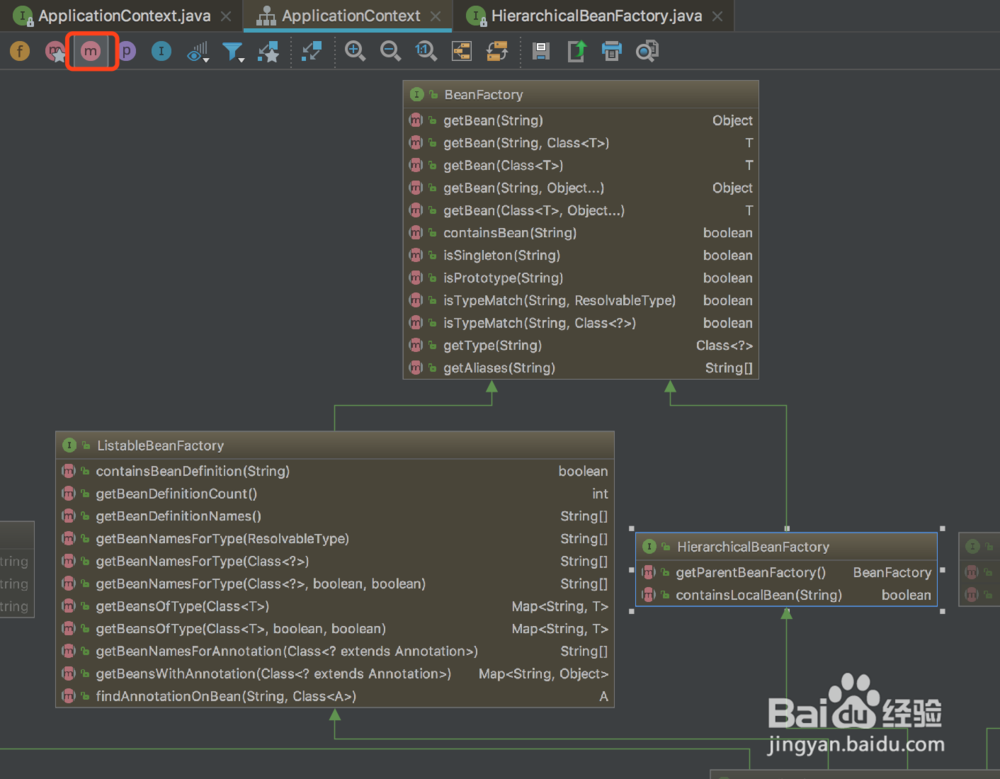

5、以上查看的是类图只有类名和结构，但没有显示成员信息，点击上方工具图标，如图红色框内m图标，显示成员方法信息

6、以及根据public、package和protected权限级别来显示，默认All显示全部

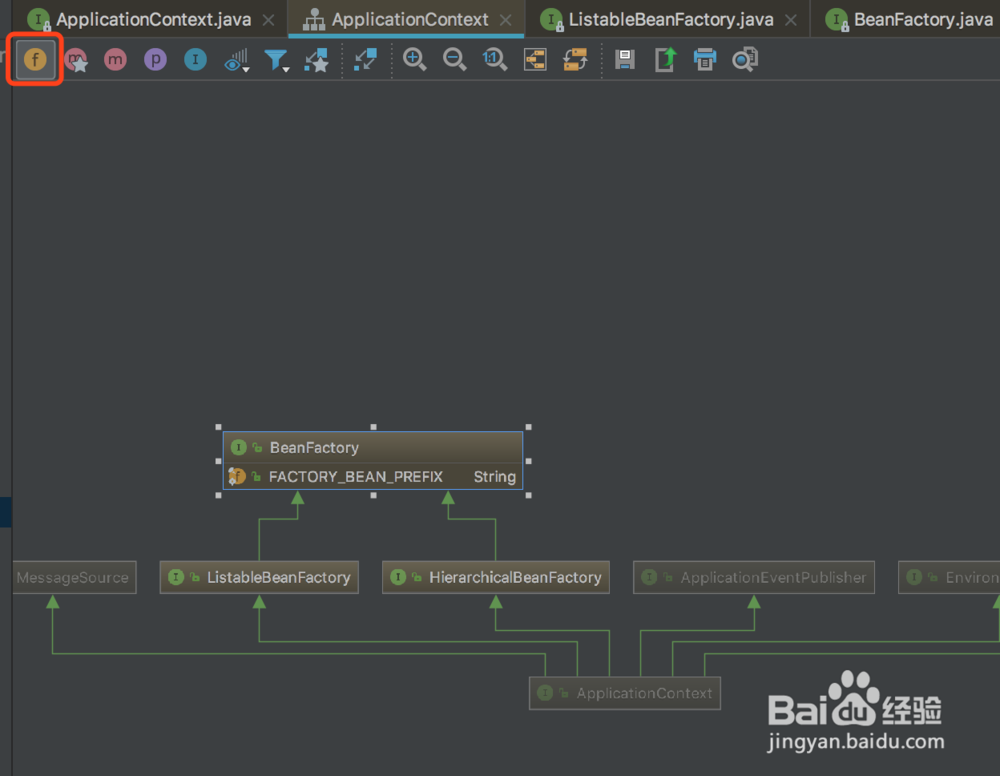

7、不但可以显示成员方法信息，点击f图标按钮可以显示成员字段属性，工具图标比较多，大家可以根据自己的需要尝试使用
